Mehrfach kombinierte Maschinen

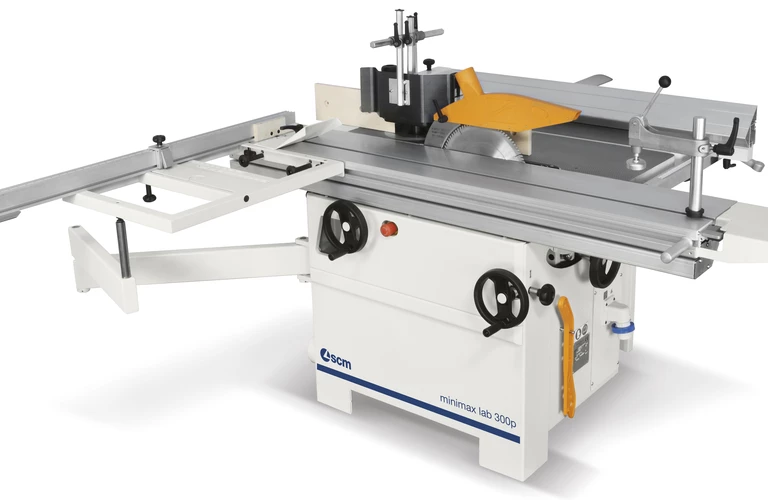

lab 300p
Hobelbreite mm 300
Abrichttische mm 1300
Max. Sägeblattdurchmesser mit Vorritzsäge mm 315
Max. Sägeblattüberstand vom Tisch bei 90° mm 100
Schnittbreite am Parallelanschlag (Längsschnitt) mm 800
Fräse Max. Spindellänge mm 100
Max. Werkzeugdurchmesser beim Profilieren mm 210
Frässpindeldrehzahl U/min 4000 / 7000 / 9000
(3 Motore) Dreifasen oder Einphasenmotore
Max. Abrichthub der Formatkreissäge mm 1600
Vielseitige und kompakte kombinierte Universalmaschine mit innovativen technologischen Lösungen für Präzision, Zuverlässigkeit und Sicherheit.
Hobelbreite mm 300
Abricht-Tischlänge mm 1200
Max. Sägeblattdurchmesser mm 250
Sägeblattspindel mm 30
Max. Sägeblattüberstand vom Tisch bei 90° mm 75
Max. Sägeblattüberstand vom Tisch bei 45° mm 60
Schnittbreite am Parallelanschlag (Längsschnitt) mm 540
Fräse Max. nutzbare Spindellänge mm 75
Fräse Max. Werkzeugdurchmesser beim Profilieren mm 160
Frässpindeldrehzahl U/min 4000/6500
3 Motore in V.230 1 PH oder auch in V400 3 PH lieferbar.
Hobelbreite mm 260
Abricht-Tischlänge mm 1040
Max. Sägeblattdurchmesser mm 250
Sägeblattspindel mm 30
Max. Sägeblattüberstand vom Tisch bei 90° mm 75
Max. Sägeblattüberstand vom Tisch bei 45° mm 60
Schnittbreite am Parallelanschlag (Längsschnitt) mm 500
Fräse Max. nutzbare Spindellänge mm 75
Fräse Max. Werkzeugdurchmesser beim Profilieren mm 160
Frässpindeldrehzahl U/min 4000/6500
3 Motore in V.230 1 PH oder auch in V400 3 PH lieferbar.
mehrfachkombinierte Hobelmaschine bestehend aus:
Abrichte
Arbeitstische mit mm 400×1800
Abrichttische mit Kamm/Antilärmfunktion
Hobelwellendruchmesser mm 70
Geschw. Umd/min 5700
Anzahl der Messer 3
Masse der Messer mm 400x25x3
Max. Spanabnahme mm 4
Dickenhobelmaschine
Arbeitstisch mm 400×760
max. Spanabnahme mm 5.5
Vorschub m/min 7
Min & Max. Dickte mm 4 - 220
Kreissäge
Schiebeschlitten mm 2200×315
Auslegerahmen auf Schwingarm mm 800×600
Arbeitstisch mm 326×1112
Umdrehungsgeschw. 4500 Umd/min
Sägeblatt Ǿ 300
Bohrung Sägeblatt Ǿ 30
Schnitthöhe 90° mm 95
Schnitthöhe 45° mm 75
Schwenkbreich Sägegruppe von 0° bis 45°
max. Parallelschnitt mm 730
Vorritzsägeaggregat mit Säge Ǿ 90
Bohrung und Umd/ min Vorritzsäge Ǿ 22/7000
Tischfräse
Arbeitstisch mm 290×1112
Geschw Umd/min 2000/3100/4400/ 7000
Frässpindel mm 30
Länge der Frässpindel mm 105
Verfahrweg Frässpindel mm 115
Durchmesser Fräswerkzeug mm 180
Max. Schlitztiefe mm 65
Motorleistung 3 PH V 400/50 KW/HP 3/4
Gewicht kg 680
GEGEN AUFPREIS
1 PH Motore KW/HP 2,2 / 3
3 PH Motore KW/HP 4 / 5,5
Verlängerte Schiebeschlitten 2600 mm
mehrfachkombinierte Hobelmaschine bestehend aus:
Abrichte
Arbeitstische mit mm 300×1500
Abrichttische mit Kamm/Antilärmfunktion
Hobelwellendruchmesser mm 70
Geschw. Umd/min 5700
Anzahl der Messer 3
Masse der Messer mm 300x25x3
Max. Spanabnahme mm 4
Dickenhobelmaschine
Arbeitstisch mm 30/70×660
max. Spanabnahme mm 5.5
Vorschub m/min 7
Min & Max. Dickte mm 4 - 220
Kreissäge
Schiebeschlitten mm 2200×315
Auslegerahmen auf Schwingarm mm 800×600
Arbeitstisch mm 220×1000
Umdrehungsgeschw. 4500 Umd/min
Sägeblatt Ǿ 250 (300)
Bohrung Sägeblatt Ǿ 30
Schnitthöhe 90° mm 80 (105)
Schnitthöhe 45° mm 50
Schwenkbreich Sägegruppe von 0° bis 45°
max. Parallelschnitt mm 560/700
Vorritzsägeaggregat mit Säge Ǿ 90
Bohrung und Umd/ min Vorritzsäge Ǿ 22/7000
Tischfräse
Arbeitstisch mm 220×1000
Geschw Umd/min 2000/3100/4400/ 7000
Frässpindel mm 30
Länge der Frässpindel mm 105
Verfahrweg Frässpindel mm 115
Durchmesser Fräswerkzeug mm 160
Max. Schlitztiefe mm 55
Motorleistung 3 PH V 400/50 KW/HP 2,2/3,0
Gewicht kg 560
GEGEN AUFPREIS
1 PH Motore KW/HP 2,2 / 3
3 PH Motore KW/HP 3 / 4
ABRICHTEINHEIT
Tischbreite, mm 410
Tischlänge, mm 1800
Maximale Spanabnahme, mm 5
Hobelwellendurchmesser, mm Ø 100
Hobelmesser, Stk. 4
Hobelmesser, mm 410 х 30 х 3
Wellendrehzahl 5000
Motorleistung, kW 3 (4.0)
Abricht-Anschlaglineal, mm 1500х155
DICKTENEINHEIT
Tischabmessung, mm 700 x 406
Dickendurchlass, min/max, mm 4 - 225
Vorschubgeschwindigkeit, m/min 8
Maximale Spanabnahme, mm 4
FRÄSEINHEIT
Tischabmesung Fräse-kreissäge, mm 1250 x 450
Spindeldurchmesser, mm ø 30
Nutzlänge der Spindel, mm 125
Höhenverstellung der Spindel, mm 160
Maximale Werkzeugdurchmesser, mm:
- beim Profilieren ø 180
- beim Zapfenschneiden ø 250
Spindeldrehzahl, min-1 8000/ 6000/ 3500/ 1400
Tischöffnungen, mm ø190-ø160-ø105-ø65
Motorleistung, kW (PS) 2.2 (3.0)
Max. Durchmesser/Höhe Tischöffnung Werkzeug, mm ø180/h=75
Tischhöhe, mm 850
Anschlaglineale, mm 2 x 350
Absaugstutzen, mm
- Unter dem Arbeittisch ø 120
- Der Schutzvorrichtung ø 120
KREISSÄGEEINHEIT
Formattischabmessung, mm 2000 x 285
Sägeblattdurchmesser - max /min, mm ø 315/ ø 250
Sägewelle, mm ø 30
Schrägverstellung 90° - 45°
Maximale Schnitthöhe, 90°/45°, mm 102/75
- Mit Sägeblatt Ø 315 mm
Drehzahl hauptsägeblatt, min-1 4000
Motorleistung, kW (PS) 2.2 (3.0)
Absaugstutzen, mm ø 120
Maximale Schnittbreite am Parallelanschlag, mm 630
Besäumlänge (mit Voritzer), mm
Abmessungen, 220 x 150 x 90 mm
Platzbedarf, m 3.85 х 4.5
Gewicht brutto, ca, kg 1150
ABRICHTEINHEIT
Tischbreite, mm 320
Tischlänge, mm 1500
Maximale Spanabnahme, mm 5
Hobelwellendurchmesser, mm Ø 100
Hobelmesser, Stk. 3
Hobelmesser, mm 320 х 30 х 3
Wellendrehzahl 5000
Motorleistung, kW 2.2 (3.0)
Abricht-Anschlaglineal, mm 1500х155
DICKTENEINHEIT
Tischabmessung, mm 600 x 316
Dickendurchlass, min/max, mm 4 - 230
Vorschubgeschwindigkeit, m/min 7
Maximale Spanabnahme, mm 3
FRÄSEINHEIT
Tischabmesung Fräse-kreissäge, mm 1250 x 450
Spindeldurchmesser, mm ø 30
Nutzlänge der Spindel, mm 125
Höhenverstellung der Spindel, mm 160
Maximale Werkzeugdurchmesser, mm:
- beim Profilieren ø 180
- beim Zapfenschneiden ø 250
Spindeldrehzahl, min-1 8000/ 6000/ 3500/ 1400
Tischöffnungen, mm ø190-ø160-ø105-ø65
Motorleistung, kW (PS) 2.2 (3.0)
Max. Durchmesser/Höhe Tischöffnung Werkzeug, mm ø180/h=75
Tischhöhe, mm 850
Anschlaglineale, mm 2 x 350
Absaugstutzen, mm
- Unter dem Arbeittisch ø 120
- Der Schutzvorrichtung ø 120
KREISSÄGEEINHEIT
Formattischabmessung, mm 2000 x 285
Sägeblattdurchmesser - max /min, mm ø 315/ ø 250
Sägewelle, mm ø 30
Schrägverstellung 90° - 45°
Maximale Schnitthöhe, 90°/45°, mm 102/75
- Mit Sägeblatt Ø 315 mm
Drehzahl hauptsägeblatt, min-1 4000
Motorleistung, kW (PS) 2.2 (3.0)
Absaugstutzen, mm ø 120
Maximale Schnittbreite am Parallelanschlag, mm 630
Besäumlänge (mit Voritzer), mm
Abmessungen, 170 x 220 x 90 mm
Platzbedarf, m 3.85 х 4.5
Gewicht brutto, ca, kg 950
Kreissäge:
- Schnittlänge / Besäumlänge 2750 mm
- max. Sägeblattdurchmesser 315 mm
- Motorleistung 4,0 kW
- Vorritzaggregat 0,75 kW
- Drehzahl 4000 U/min.
- Schnitthöhe 90°/45 ° 103 / 72 mm
- Vorritzsägeblatt Durchmesser 120 mm
- Drehzahl Ritzsägeblatt 8000 U/min.
- max. Schnittbreite am Parallelanschlag 1400 mm
- Tischhöhe 860 mm
- Arbeitstisch 1450 x 650 mm
- Tischverbreiterung 800 x 880 mm
- Tischverlängerung 400 x 450 mm
- Formatschiebetisch 2540 x 350 mm
- Auslegertisch 640 x 1200 mm
- Längen- Gehrungsanschlag eingezogen/ausgezogen 1900 mm/3500 mm
Fräse:
- Spindeldurchmesser 30 mm
- auswechselbare Frässpindel MK 4
- Motorleistung 5,5 kW
- Drehzahl 3000/4000/5000/6000/8000/10000 U/min.
- Spindelhub 175 mm
- Spindelschwenkung 90° bis 45°
- max. Einspannhöhe 125 mm
- Tischöffnung 270 mm
- max. Werkzeugdurchmesser versenkbar 260 mm
- max. Werkzeugdurchmesser über Tisch 260 mm
- Fräsanschlag mit ALU Intergralanschlagbacken 350 x 155 mm
- Absaugstutzen 3 x 120 mm
- Spannung 400 V, 50 Hz
- Verpackungsmasse L=1170, B=2000,H=1450 mm
L=3290, B= 325, H=450 mm
-Gewicht 850 kg
INKLUSIVE:
- zentrales Bedienpult an der Vorderseite
- Parallelanschlag mit Feineinstellung
- Integralanschlagbacken
- Besäumschuh
STANDARDLEISTUNG SF 3
KREISSÄGE
Sägeblattdurchmesser - max. / min. Ø 315 / Ø 250
Spindeldurchmesser, mm Ø 30
Maximale Schnittlänge mit Vorritzeinheit, mm 1200
Maximale Schnittbreite mit Parallelanschlag, mm 850
Maximale Schnitthöhe 90°/45°, mm
- Mit Scheibe Ø 315 mm 102 / 72
- Mit Scheibe Ø 250 mm 70 / 49
Motorleistung, kW (PS) 2,2 (3,0)
Spindeldrehzahl, min⁻¹ 4000
Durchmesser des Staubabsauganschlusses, mm Ø 120
SPINDELFORMMASCHINE
Spindeldurchmesser, mm Ø 30
Vertikaler Spindelhub, mm 160
Arbeitshöhe der Spindel, mm 125
Max. Werkzeugdurchmesser, mm:
für Profilbearbeitung Ø 180
für Zapfenbearbeitung Ø 320
Durchmesser der Öffnungen im Arbeitstisch Ø 190
Maximaler Durchmesser/maximale Tiefe des Werkzeugs unter der Arbeitstischoberfläche, mm Ø 180 / 75
Spindeldrehzahl, min⁻¹ 8000 / 6000 / 3500 / 1500
Motorleistung, kW (PS) 2,2 (3,0)
Durchmesser des Staubabsauganschlusses, mm
unter dem Arbeitstisch; D 120
an der Sicherheitsvorrichtung D 120
Spindelschutz mit Führungen, L, mm 350
ALLGEMEINE TECHNISCHE DATEN
Abmessungen des Arbeitstisches, mm 1250 x 450
Abmessungen des Schiebetisches, mm 2300 x 285
Gewicht, kg 580
