Plattensägen

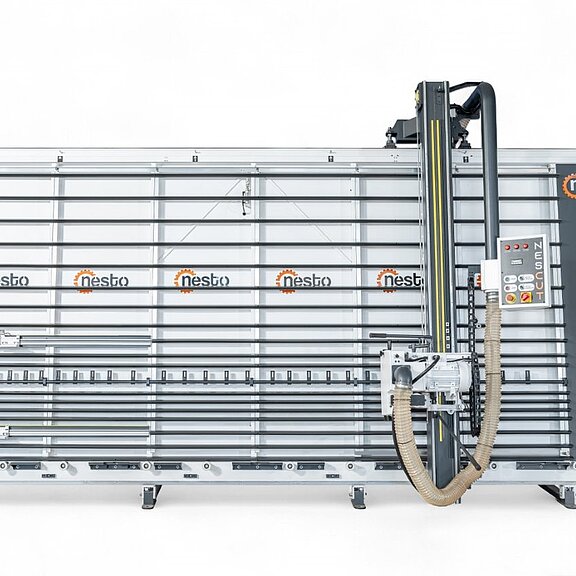

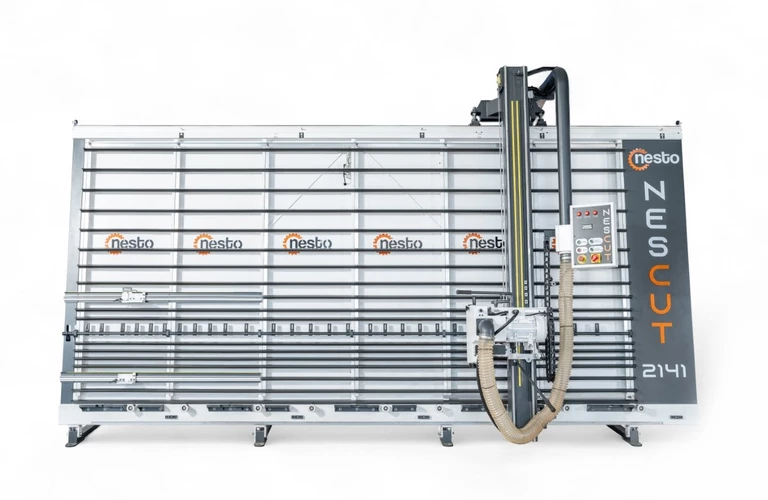

Die Nescut 2141 ist für das Zuschneiden von Möbel-, Schrank- und Gehäuseplatten im Stehen konzipiert. Sie eignet sich für Werkstätten, die einen übersichtlichen Plattenzuschnitt wünschen und gleichzeitig die Stellfläche effizienter nutzen möchten als mit einem breiten horizontalen Zuschneidetisch.
Das Bedienfeld verfügt über Vertikal- und Horizontalverriegelung. Der geschützte Kreissägekopf ist auf dem Maschinenrahmen beweglich, sodass die Schnittrichtung während des vertikalen Zuschnitts eingestellt werden kann.
Ein digitaler Messanschlag und eine Längenskala dienen als Positionierreferenz. Der Bediener richtet die Platte auf den geplanten Schnittwert aus und fixiert die gewählte Position mithilfe der Maschinensteuerung und des Stützsystems.
Die untere Rollenführung und die beweglichen Plattenhalterungen führen die Platte am Ständerrahmen entlang. Diese Anordnung erleichtert die Führung des Werkstücks bei der Erstpositionierung und beim Umsetzen für den nächsten Schnitt.
Die Steuereinheit vereint Start, Stopp, Not-Aus, Vertikal- und Horizontalverriegelung sowie die Rollensteuerung. Phasen-, Temperatur- und Luftstatusanzeigen helfen dem Bediener, die Maschine vor und während des Schneidvorgangs zu überwachen.
Der Bereich des Sägekopfes bietet einen Anschluss für die Werkstattabsaugung. Die Kanalführung, der Luftstrom und der Endanschluss sollten zusammen mit dem Maschinenstandort und der Staubabsaugung der Anlage geplant werden. Teilen Sie uns die Plattenmaterialien, minimalen und maximalen Plattenformate, den typischen Zuschnittplan, das angestrebte Tagesvolumen, die verfügbare Aufstellfläche sowie die Absaug-, Strom- und Druckluftbedingungen der Anlage mit. Anschließend werden die endgültigen Anforderungen an Maschine und Standort für den geplanten Produktionsablauf bestätigt.
Putsch vertikale Plattensäge SVP 950 M
Die Putsch Meniconi SVP 950 M ist eine Hochleistungs-Vertikal-Plattensäge für das präzise und zeiteffiziente Zuschneiden großer sowie dichter Plattenwerkstoffe. Ausgestattet mit einem robusten Rahmen und einem 5300-mm-Arbeitstisch erlaubt das manuelle Modell das mühelose Handling massiver Formate im handwerklichen und industriellen Einsatz.
Der 7,5-PS-Starkstrommotor zählt zu den leistungsfähigsten Antrieben im Segment der vertikalen Plattensägen. In Kombination mit einem Sägeblattdurchmesser von 300 mm bewältigt die Säge eine Schnitttiefe von bis zu 80 mm. Dies ermöglicht das problemlose Bearbeiten hochverdichteter Materialien, dickwandiger Kunststoffverbundstoffe und harter Holzwerkstoffe bei konstant hoher Schnittgüte.
Einsatzbereiche & Verarbeitbare Materialien
Holz & Holzwerkstoffe: Sperrholz, Spanplatten, Hartfaser- und Tischlerplatten, OSB, Laminat, furnierte Massivholzelemente.
Kunststoffe & Verbundstoffe: Acrylglas, Plexiglas, Lexan, Makrolon, Polycarbonat, Polypropylen, PVC, Forex, HPL, Kunststofflaminate.
Spezial- & Mineralwerkstoffe: Corian, Trespa, Gipskarton, Polyurethan, Isolier- und Dämmplatten.
Technisches Datenblatt: Putsch Meniconi SVP 950 M
| Parameter | Technische Angabe |
|---|---|
| Maschinentyp | Vertikale Plattensäge (Manuell) |
| Modell | SVP 950 M (Manual) |
| Motorleistung | 7,5 PS (5,5 kW) |
| Max. Schnittlänge | 5300 mm |
| Max. Schnitthöhe | 2200 mm |
| Max. Schnitttiefe | 80 mm |
| Sägeblatt-Durchmesser | 300 mm |
| Arbeitstischlänge | 5300 mm |
| Bedienung | Manuell |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
Fimal Plattensäge Concept 350 Plus – Die perfekte Kombination aus Platzersparnis und Schnittleistung
Die Fimal Concept 350 Plus revolutioniert den Plattenzuschnitt in der modernen Holzbearbeitung. Sie verbindet die Flexibilität einer Formatkreissäge mit der Effizienz und Sicherheit einer Druckbalkensäge – bei bis zu 50 % weniger Platzbedarf im Vergleich zu herkömmlichen Maschinen.
Wichtigste Highlights auf einen Blick:
Hohe Schnittpräzision: Einzigartiges Druckbalken-System für exakte Ergebnisse ohne Materialverrutschen.
Kompakt & Platzsparend: Maximale Leistung auf minimaler Stellfläche.
Ergonomie & Sicherheit: Sicheres Arbeiten durch geschützten Sägeblattbereich und einfache Bedienung.
Vielseitig einsetzbar: Ideal für Plattenwerkstoffe, Massivholz und Kunststoffplatten
Fimal Concept 350 Elite – Die perfekte Kombination aus Präzision und Raumökonomie
Die Fimal Concept 350 Elite setzt neue Maßstäbe in der Holz- und Kunststoffverarbeitung. Sie vereint die Vielseitigkeit einer klassischen Formatkreissäge mit der Schnittleistung und Sicherheit einer automatischen Druckbalken-Plattensäge – und das bei einem extrem kompakten Platzbedarf.
Ihre Vorteile auf einen Blick:
Höchste Schnittpräzision: Der fixe Sägetisch und das verfahrbare Sägeaggregat garantieren absolut genaue, ausrissfreie Schnitte.
Ergonomisch & Sicher: Maximale Bedienerfreundlichkeit bei vollem Schutz durch den integrierten Druckbalken.
Kompakte Bauweise: Benötigt deutlich weniger Grundfläche als herkömmliche Formatkreissägen mit Auslegertisch.
Elite-Ausstattung: Erweiterte Steuerungsoptionen und Automatisierungsfunktionen für maximale Produktivität im Handwerk und der Industrie.
Ideal für: Schreinereien, Tischlereien und Messebauer, die eine leistungsstarke, platzsparende und präzise Sägelösung suchen.

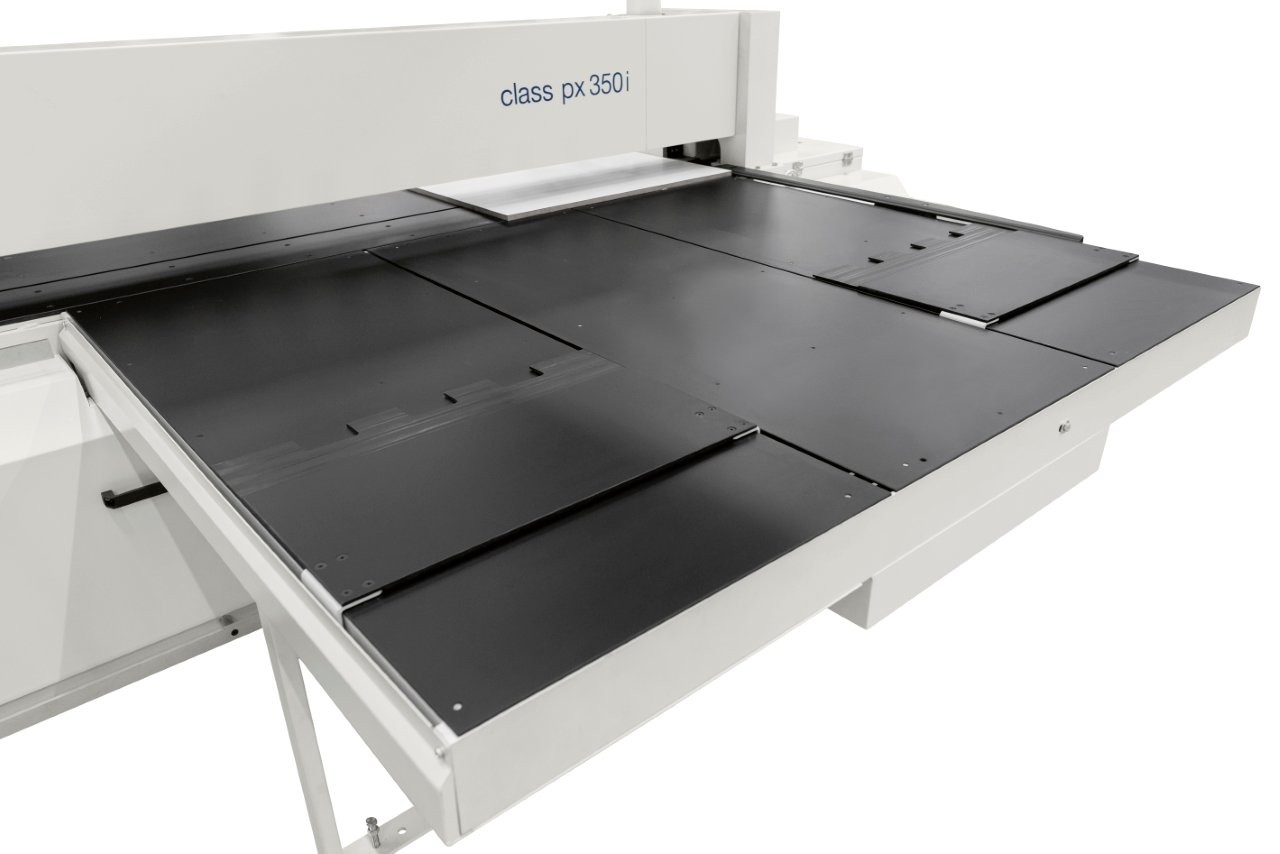

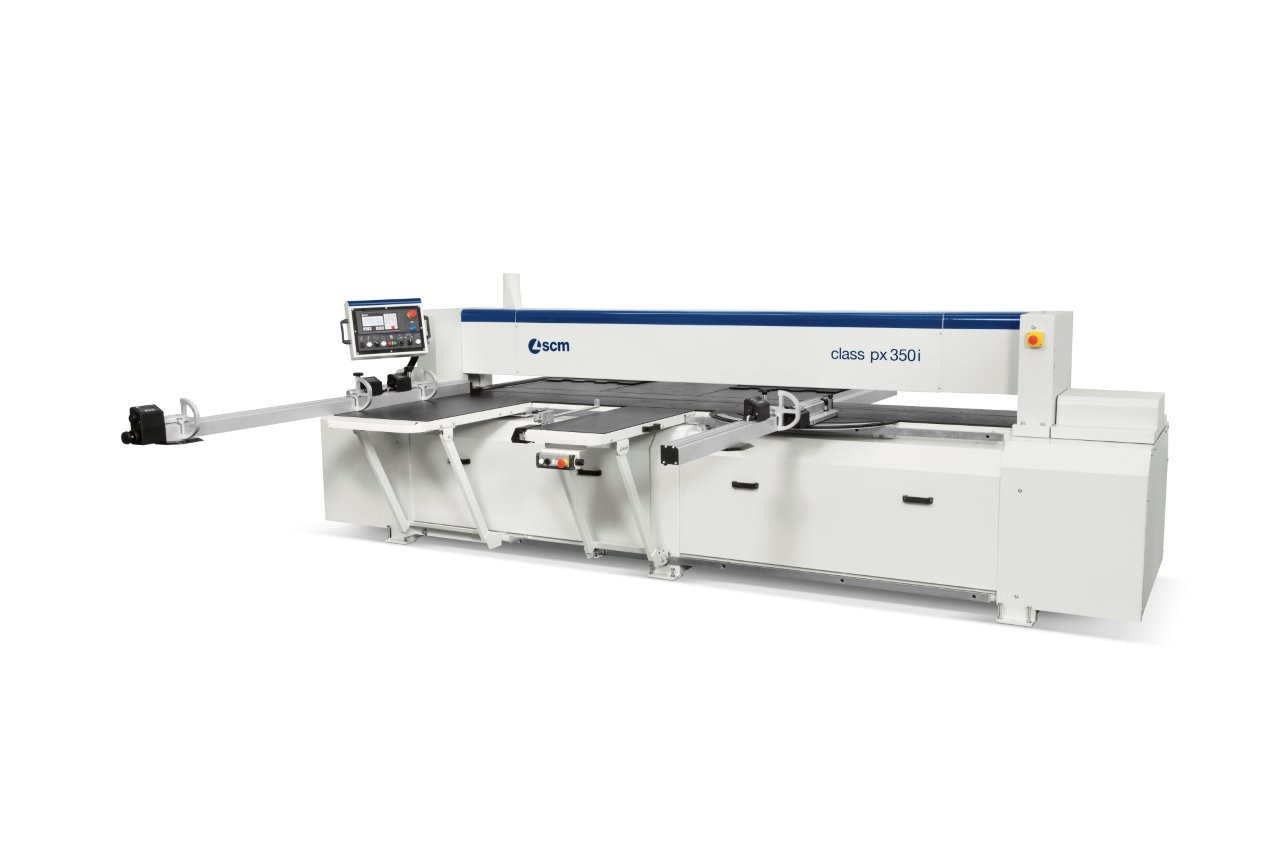

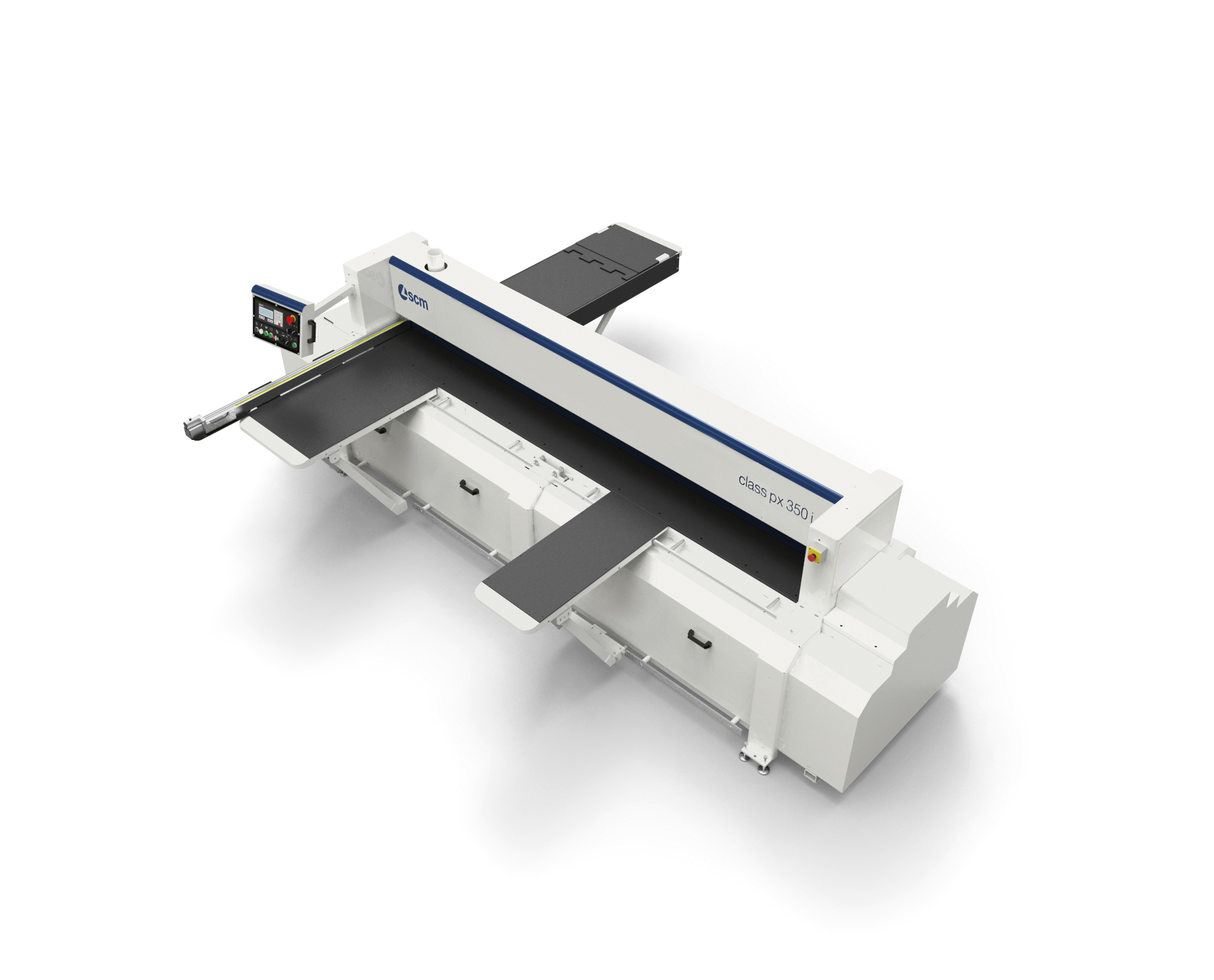

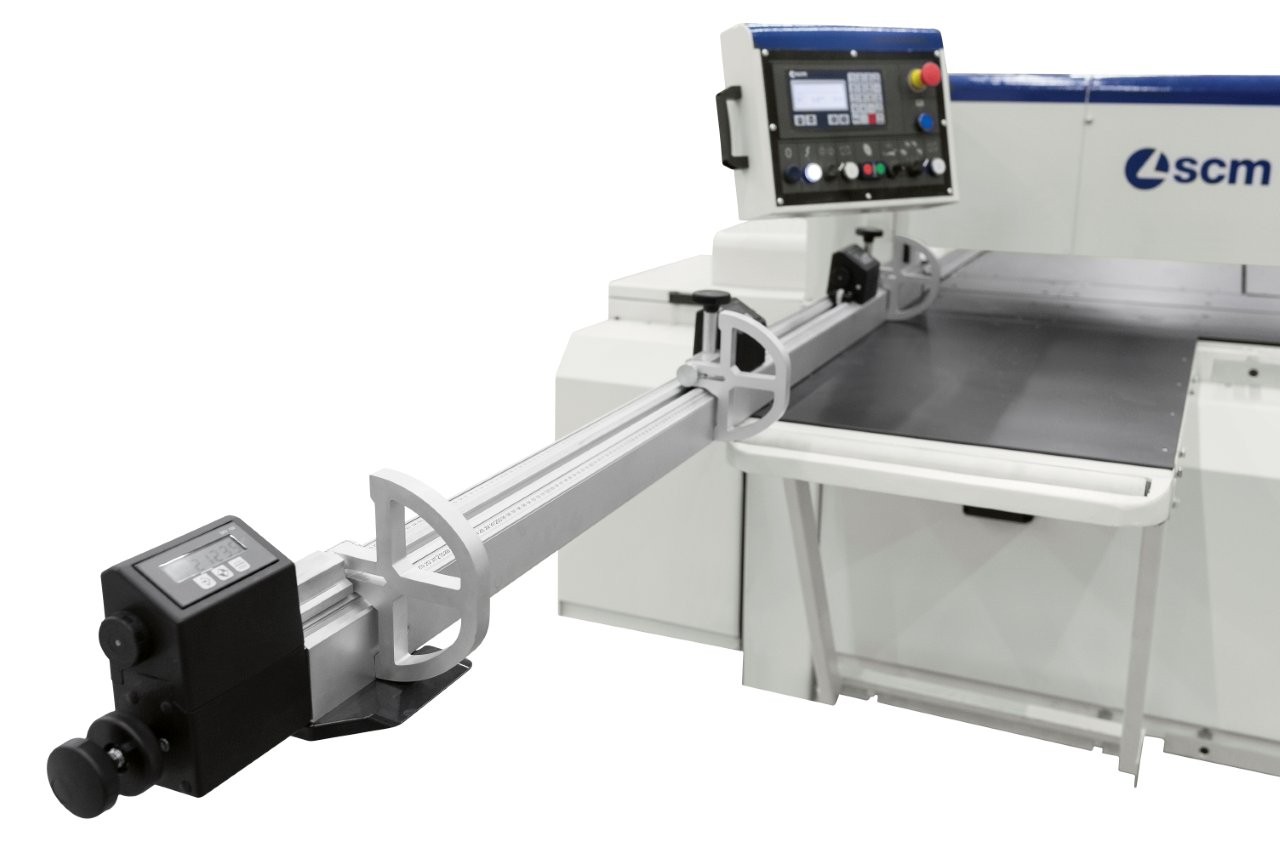

scm Plattensäge px350i mit Concept
Formatkreissäge Plattensäge mit beweglichem Sägewagen und bis zu 46° schwenkbarem Sägeblatt, um in voller Sicherheit zu arbeiten und mit 50% verringertem Platzbedarf in Bezug auf eine herkömmliche Formatkreissäge in 2 Schnittlängen verfügbar.
Die SCM px 350i setzt neue Maßstäbe im Segment der kompakten und flexiblen Formatkreissägen / Plattensägen. Hergestellt in der hochmodernen SCM-Produktionsstätte in Brasilien, kombiniert diese Maschine robuste Bauweise, europäisches Engineering und hervorragendes Preis-Leistungs-Verhältnis. Sie richtet sich an Handwerksbetriebe und Schreinereien, die maximale Schnittpräzision und Effizienz bei variablen Schnittwinkeln fordern.
Technische Daten & Hauptmerkmale

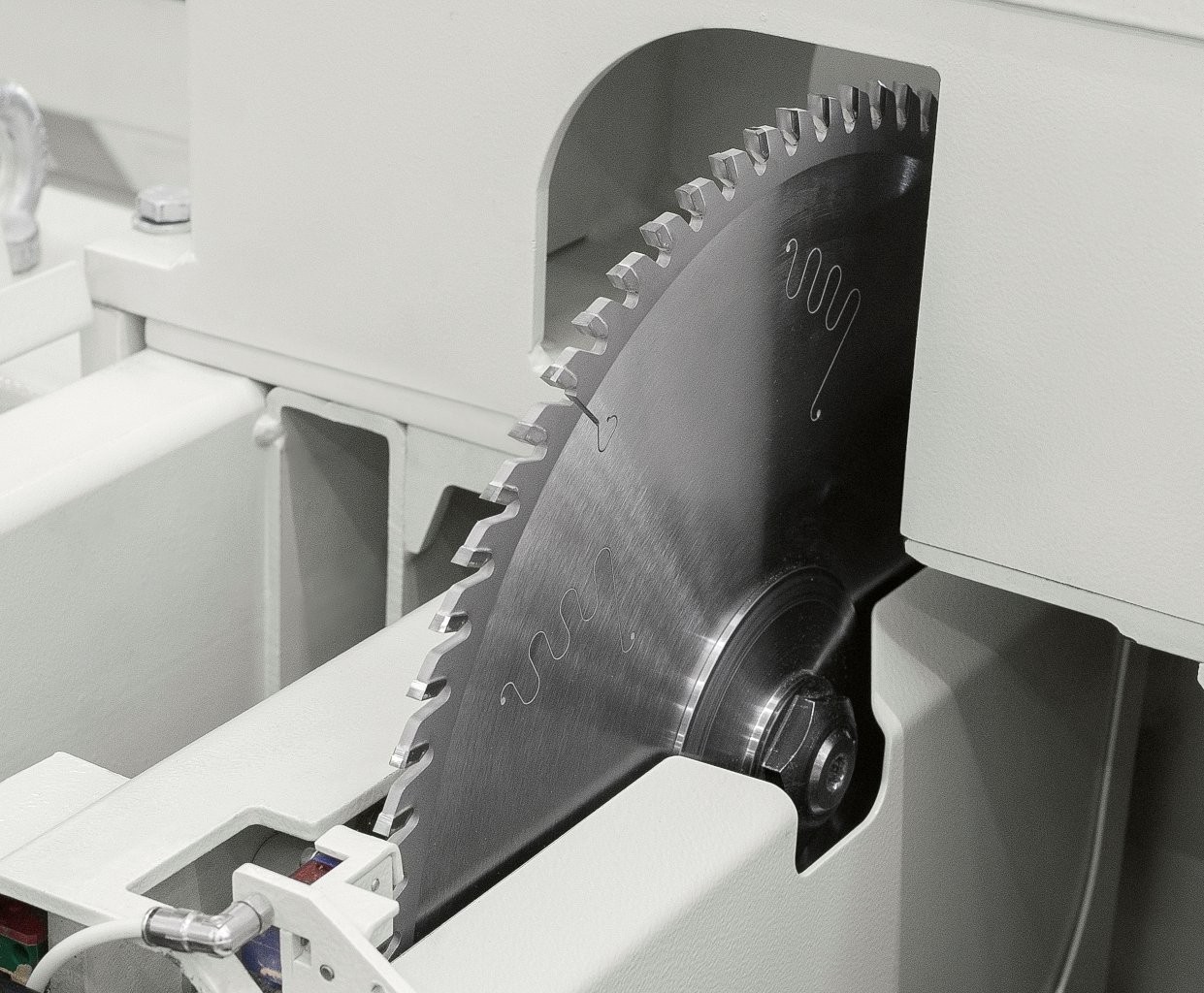

*Sägeblattdurchmesser: Max. 350 mm
*Schnitthöhe bei 90°: Bis zu 118 mm

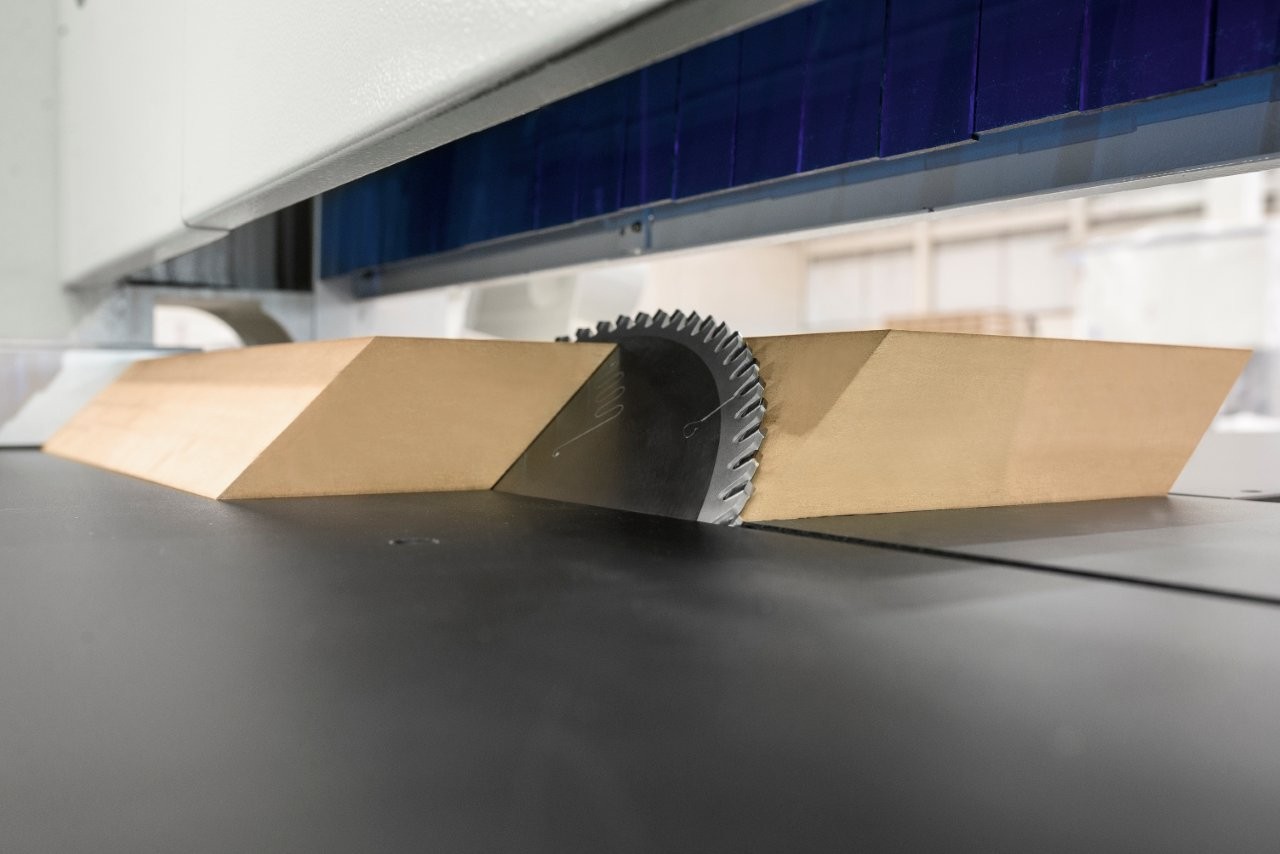

*Schwenkbereich Sägeblatt: Bis zu ±46° (beidseitig schwenkbar je nach Konfiguration / Standard-Schwenkung)
*Hauptmotorleistung: 5,0 kW (6,6 PS) bis 7,0 kW (9,5 PS) optionale Drehstromausführung
*Vorritzaggregat: Independent betriebenes Vorritzsägeblatt (0,75 kW)
*Schnittbreite am Parallelanschlag: Standardmäßig 1.250 mm
*Format-Schiebetisch: Aluminium-Doppelrollenwagen (bewährtes SCM-Führungssystem für extrem leichtgängigen und verschleißfreien Lauf)

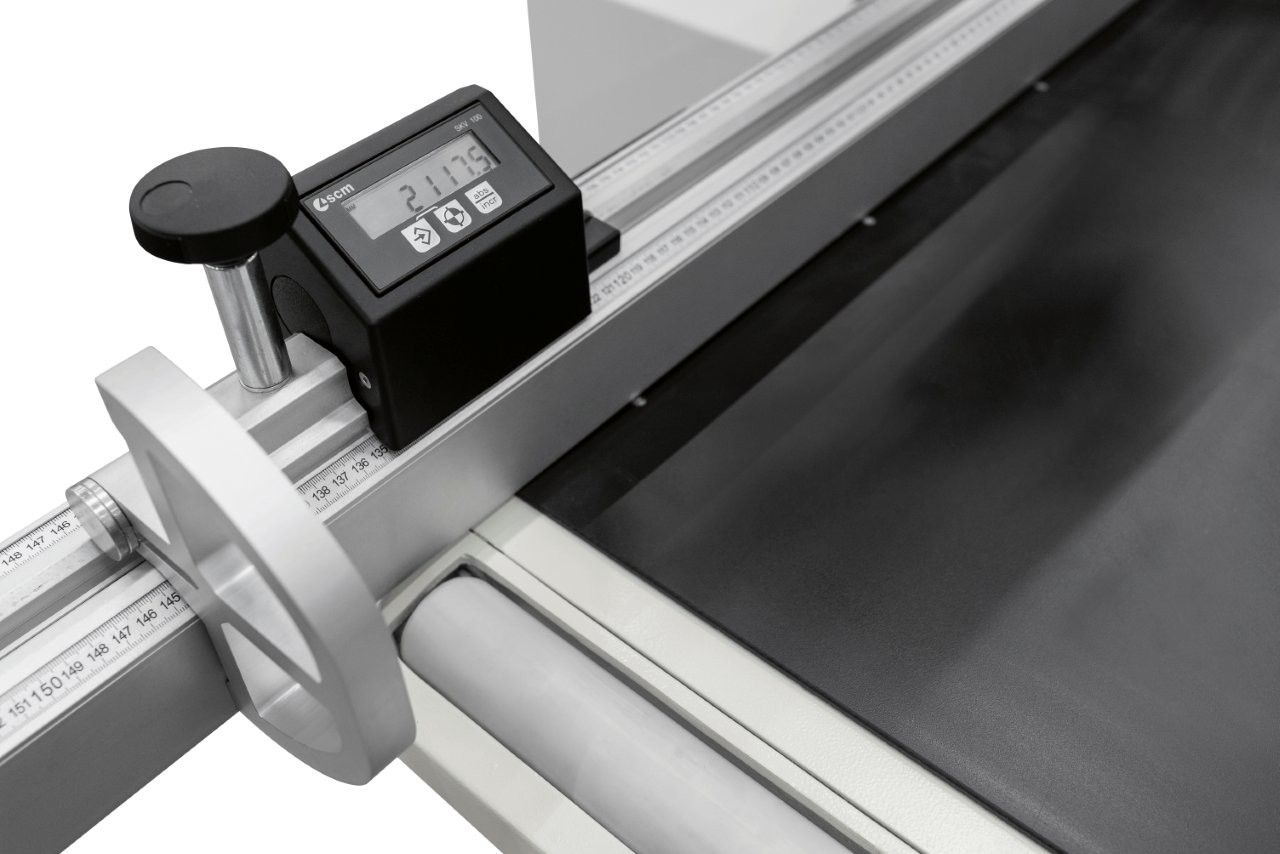

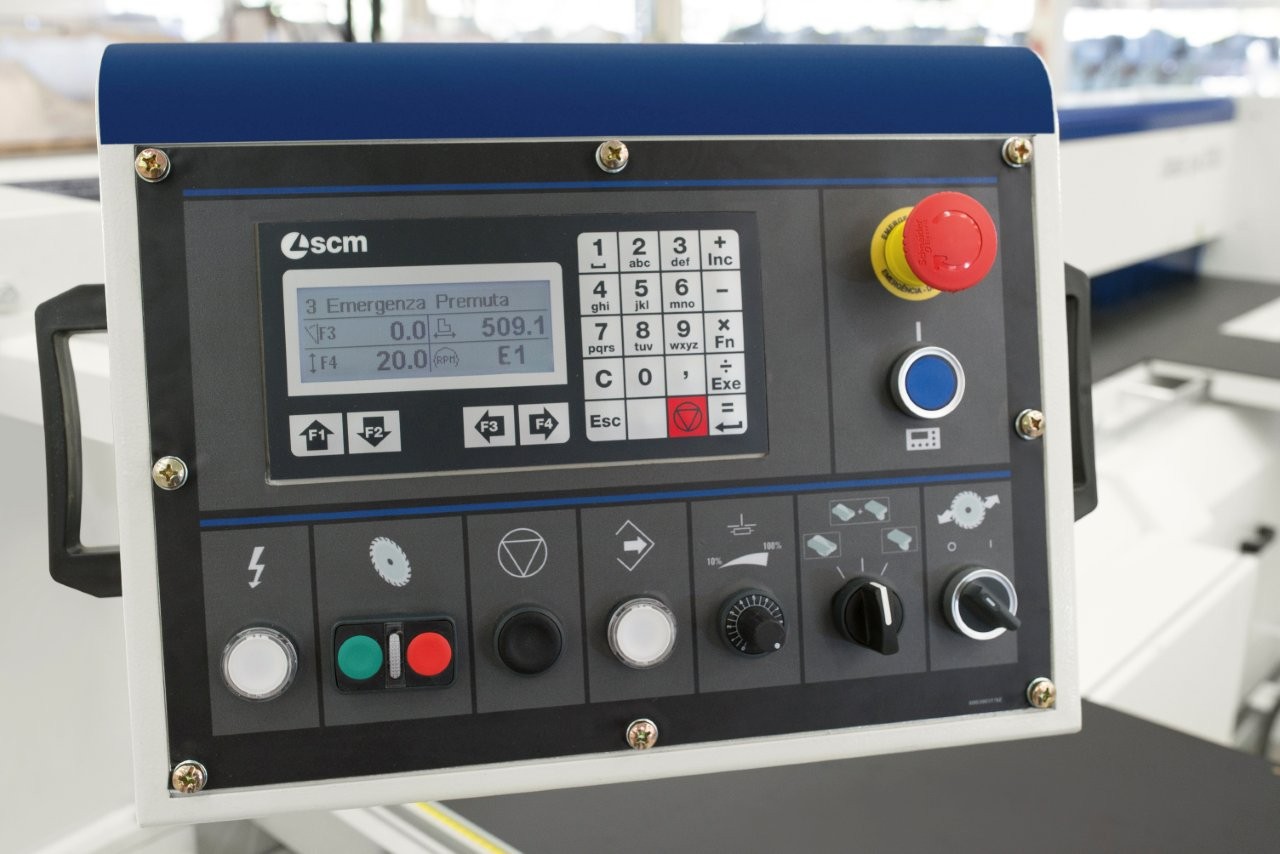

*Steuerung: Integrierte Digitalanzeigen für Blattneigung und -höhe (i-Option für programmierbare Achsen)
