Zimmereimaschinen

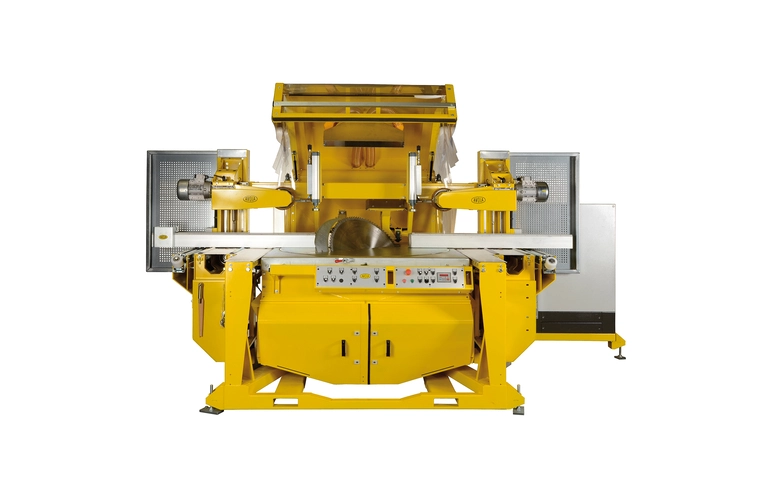

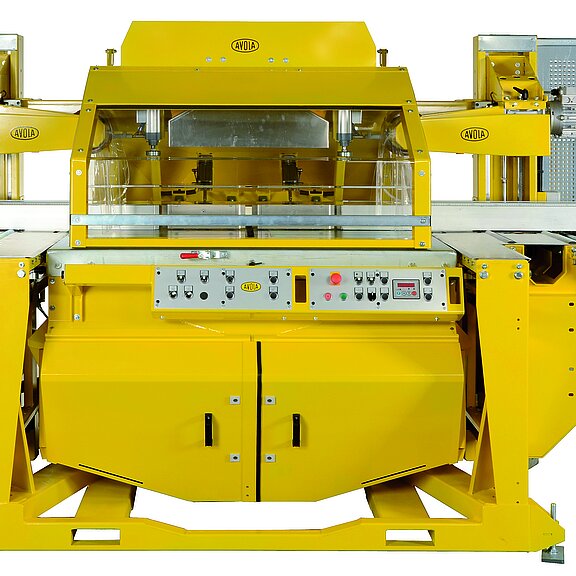

Avola Kappanlage Gama80V
AVOLA KREISSÄGEMASCHINE GAMA80V
Motor 22 kW / 400 V,
Schnitthöhe 310 mm / 90° - 217 mm / 45° 149 mm / 30°,
Maschinentisch seitenverfahrbar um ca. 650 mm,
Maschinenhaube / Drehteller 270°,
automatische Kappvorrichtung über Zweihandsteuerung,
HM-Sägeblatt 800 mm,
unterer Schutzkasten für Staubabsaugung,
elektrische Sägeblatt-Schrägstellung 90-30°,
Werkstück-Spannzylinder, vertikal, links-rechts,
Laser – Kappschnittanzeige

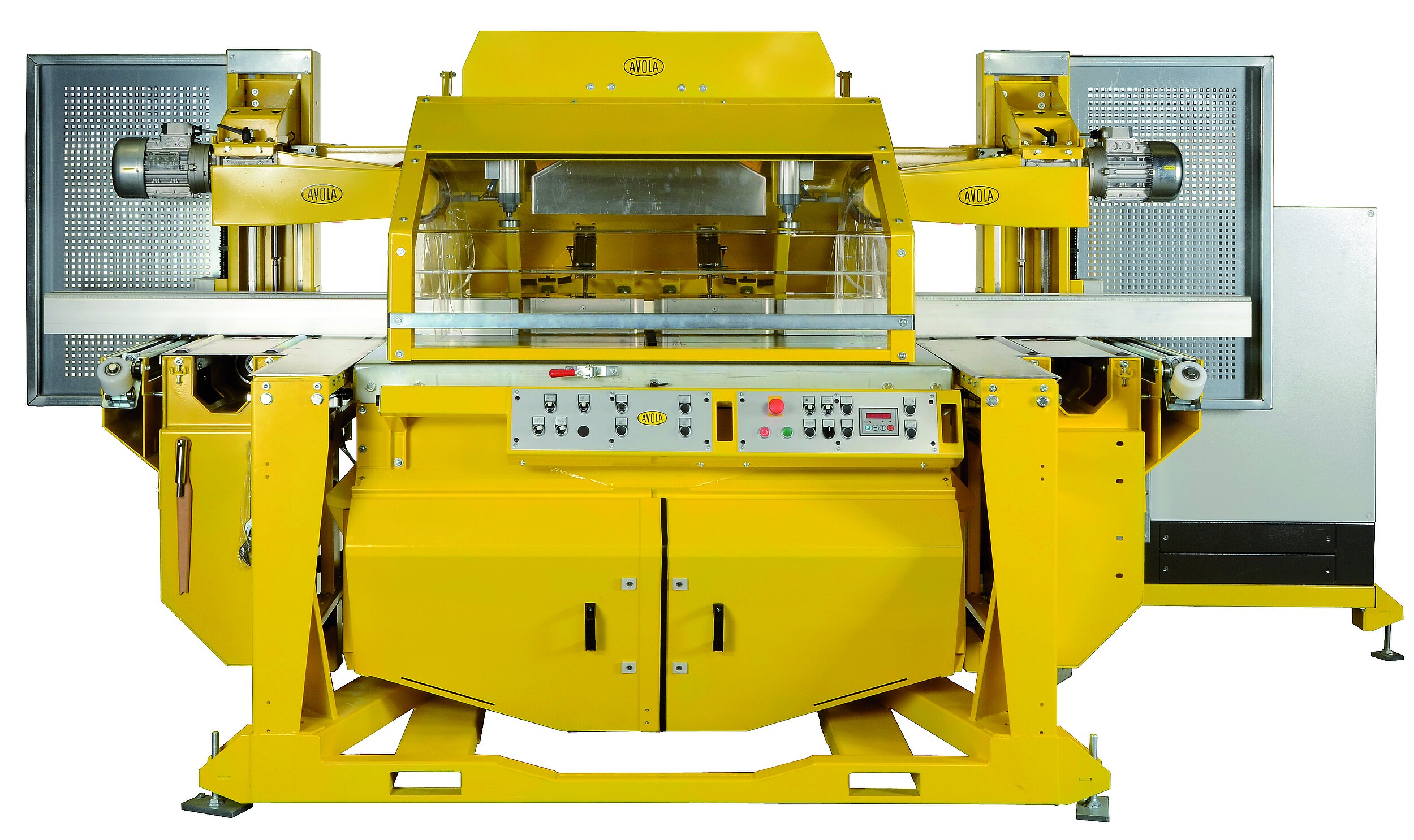

Avola dreiachsgesteuerte Kappanlage Gama80V3
GAMA 80V3, 3M LiVoMat,DRE-SCHR-SERV
Längsschnitt-, Kapp- und Gehrungssäge mit präziser Positionierung und Steuerung
über Längenanschlag LiVoMat , Länge 3 m, Pusher-Version
Maschinentisch, manuell seitenverfahrbar ca. 650 mm, mit pneumatischer Bremsvorrichtung
3 m Rollen-Aufgabetisch R 600 F mit zusätzlichen Abdeckblechen
4 m Aluminium - Längsanschlag 120 x 120 mm,
Motor 22 kW - 400 V / S 6 - 40°
elektrischer Drehteller 270°, digitale Anzeige, über Servo-Motor
elektrische Sägeblatt-Schrägverstellung 90-30°, digitale Anzeige, über Servo-Motor
Sägeblatthöhe 90°/45°/30°=310/502/140mm
Sicherheitsschutzhaube
untere Maschinenverkleidung
horizontale AndrückRollen ( Werkstück), rechts - links
pneumatische Zweihand-Kappvorrichtung
Laserkappschnittanzeige
HM-Sägeblatt 800 mm Wechselzahn
Avola Kappanlage Gama65V
Die AVOLA GAMA 65V ist die ideale Hochleistungs-Zimmereikappsäge für präzise und anspruchsvolle Holzbauarbeiten. Konzipiert für Längsschnitt-, Abläng-, Kapp- und Gehrungsschnitte überzeugt die Maschine durch ihre enorme Schneidkraft und Vielseitigkeit. Ausgestattet mit einem leistungsstarken 12-kW-Motor und einem beeindruckenden 270°-Drehteller ermöglicht die GAMA 65V das mühelose Bearbeiten großer Holzquerschnitte.
Für maximale Flexibilität und Präzision sorgt der um ca. 400 mm seitenverfahrbare Maschinentisch mit pneumatischer Bremse sowie die elektrische Sägeblatt-Schrägverstellung (90° bis 30°) inklusive digitaler Anzeige. Zusätzliche Highlights wie die Laserkappschnittanzeige, das 650-mm-HM-Sägeblatt und pneumatische Werkstück-Spannzylinder rechts und links garantieren exakte Schnittergebnisse bei höchsten Sicherheitsstandards.
Technisches Datenblatt (DE)
| Merkmal / Eigenschaft | Technische Daten |
|---|---|
| Modell | GAMA 65 V |
| Sägetypen / Sägefunktionen | Längsschnitt-, Abläng-, Kapp- und Gehrungssäge |
| Motorleistung | 12 kW (S 6 / 40%) |
| Elektrischer Anschluss | 400 Volt / 50 Hz |
| Drehteller-Schwenkbereich | 270 ° |
| Schnitthöhe bei 90° / 45° / 30° | 245 mm / 164 mm / 113 mm |
| Maschinentisch | Seitenverfahrbar ca. 400 mm, pneumatische Bremse |
| HM-Sägeblatt | Ø 650 mm Wechselzahn |
| Sägeblatt-Schrägverstellung | Elektrisch (90° – 30°) mit digitaler Anzeige |
| Schutzeinrichtungen | Maschinenhaube mit seitlichen PVC-Schutzvorhängen |
| Sicherheits-Kappvorrichtung | Pneumatische Zweihand-Kappvorrichtung |
| Werkstück-Spannung | Pneumatischer Werkstück-Spannzylinder rechts & links |
| Schnittlinienanzeige | Laserkappschnittanzeige |

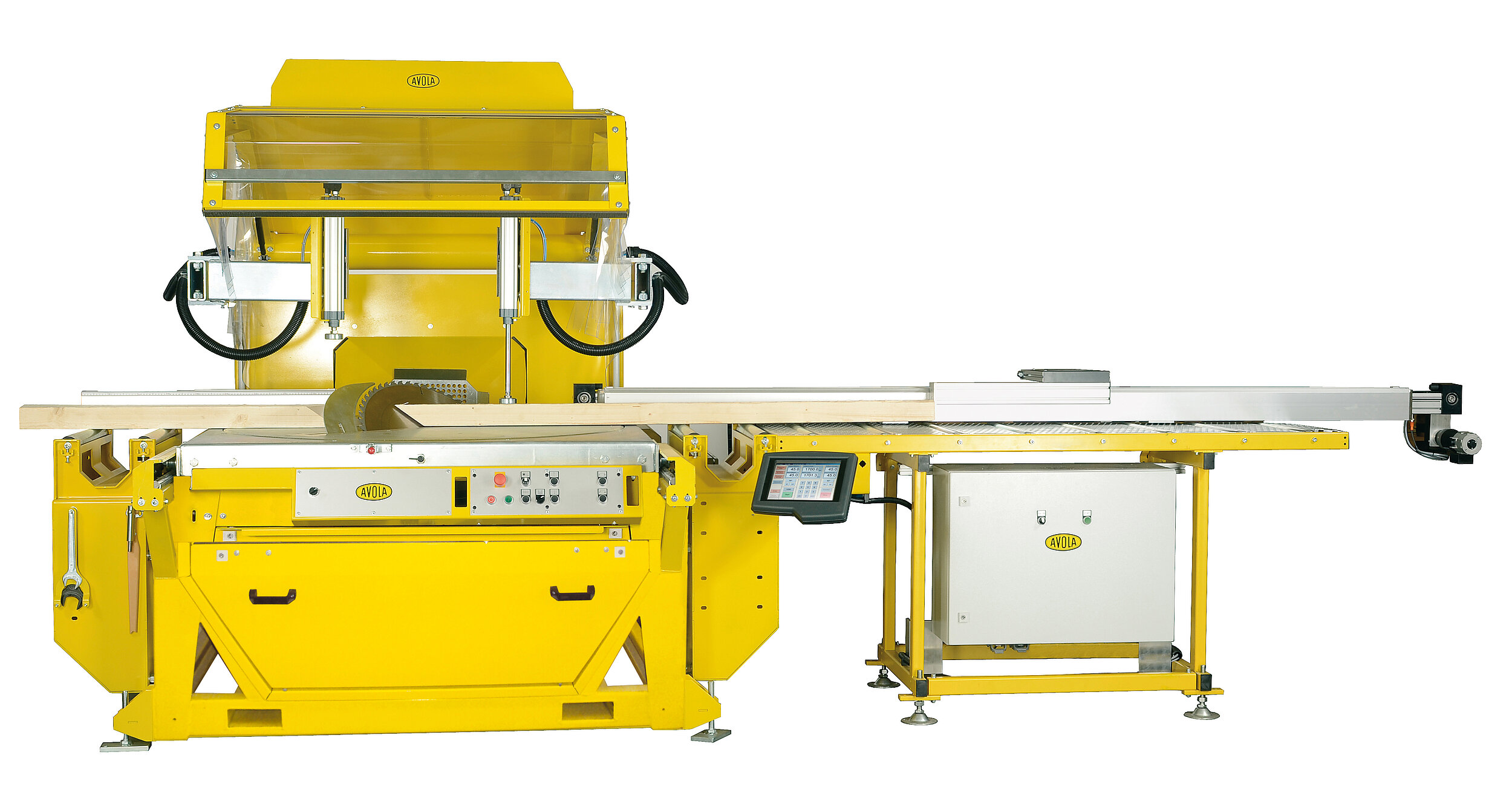

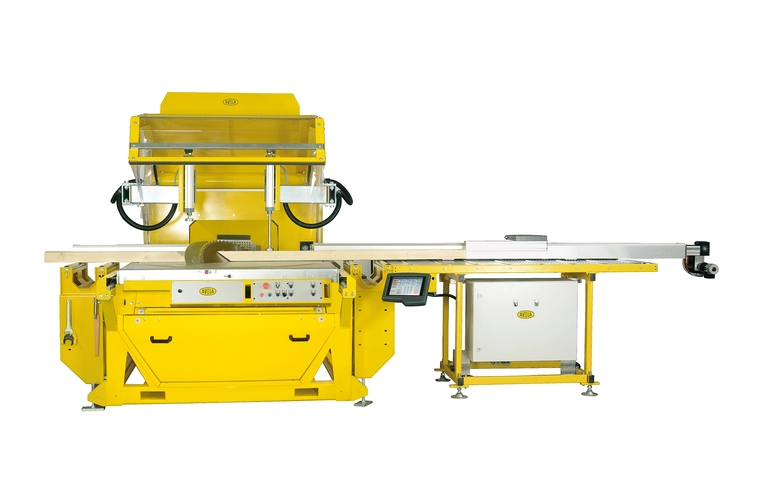

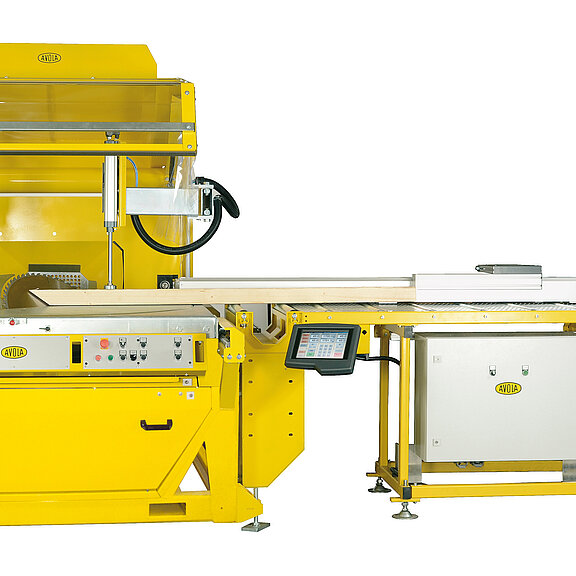

AVOLA 3 achesgesteuerte Kapplanage Gama65V3
GAMA 65V3,3M LiVoMat,DRE-SCHR-SERV
Längsschnitt-, Kapp- und Gehrungssäge mit präziser Positionierung und Steuerung

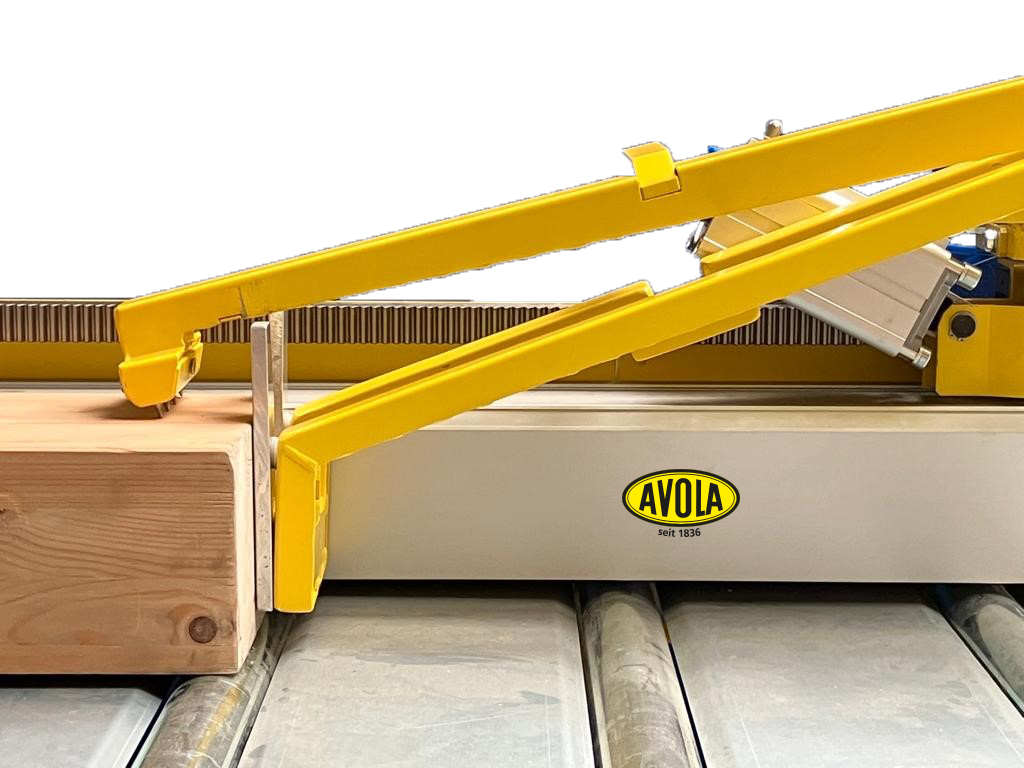

über Längenanschlag LiVoMat , Länge 3 m, Pusher-Version
Maschinentisch, manuell seitenverfahrbar ca. 400 mm, mit pneumatischer Bremsvorrichtung
3 m Rollen-Aufgabetisch R 600 F mit zusätzlichen Abdeckblechen
4 m Aluminium - Längsanschlag 120 x 120 mm,
Motor 12 kW - 400 V / S 6 - 40°
elektrischer Drehteller 270°, digitale Anzeige, über Servo-Motor
elektrische Sägeblatt-Schrägverstellung 90-30°, digitale Anzeige, über Servo-Motor
Sägeblatthöhe 90°/45°/30°=245/164/113mm
Sägeblatt 650 mm Wechselzahn
Sicherheitsschutzhaube
untere Maschinenverkleidung
horizontale Andrückrollen ( Werkstück), rechts - links
pneumatische Zweihand-Kappvorrichtung
Laserkappschnittanzeige
HM-Sägeblatt 650 mm Wechselzahn

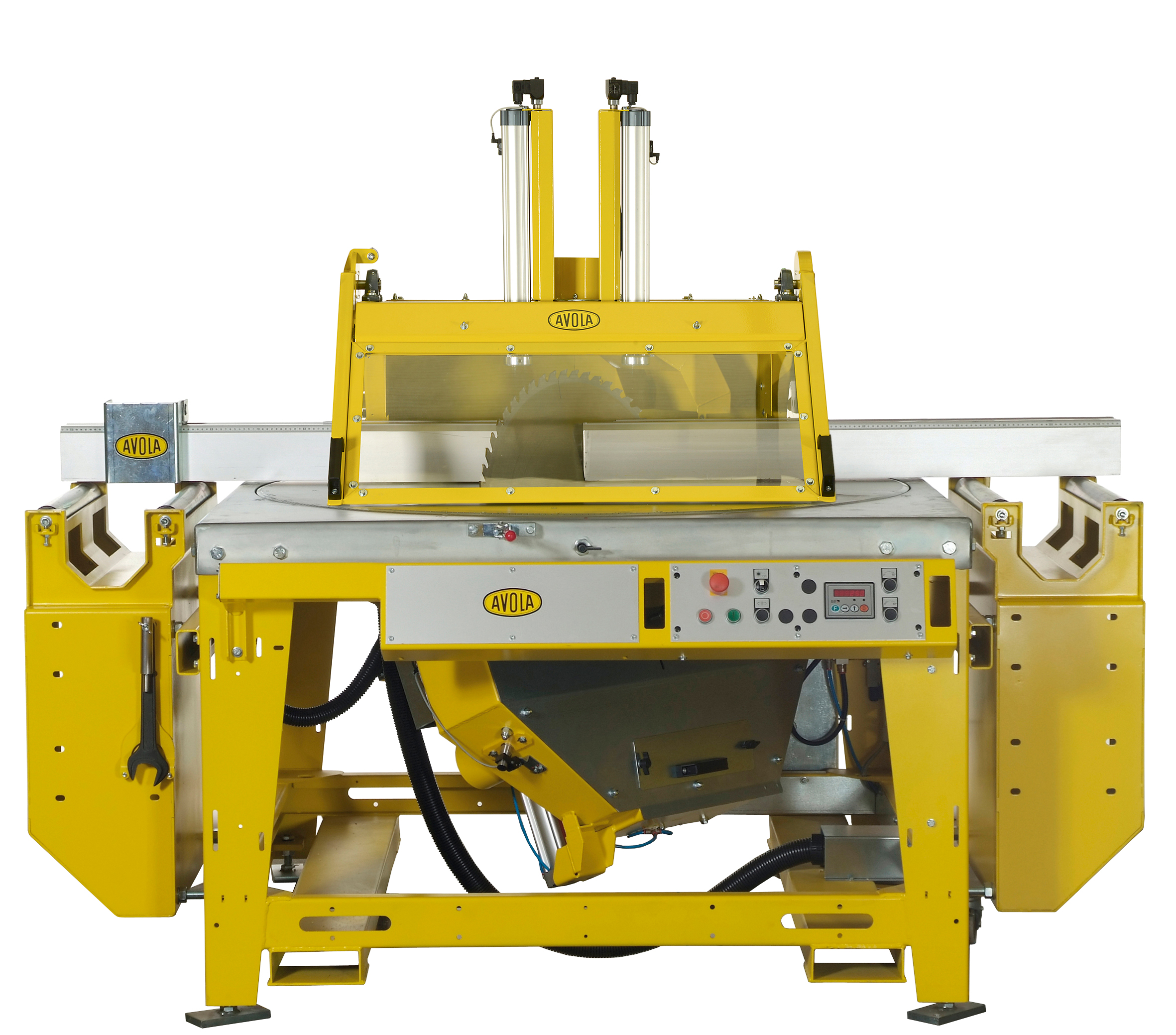

Avola Kappanlage Untertischkappsäge Gama65K
Untertischkappsäge mit elektrischer Schrägverstellung, Motor 8,1kW / Drehteller 10° - 170°
Sägeblatthöhe 90° / 45° / 30° = 245 / 164 / 113 mm
elektrische Sägeblatt-Schrägverstellung 90-30°, digitale Anzeige
pneumatisch klemmende Sägeblatt - Spannschutzhaube
pneumatische Zweihand-Kappvorrichtung
HM-Sägeblatt 650 mm Wechselzahn
Laserkappschnittanzeige

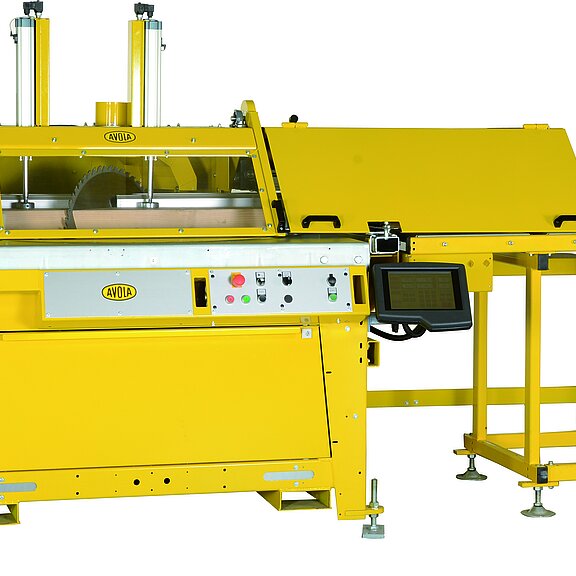

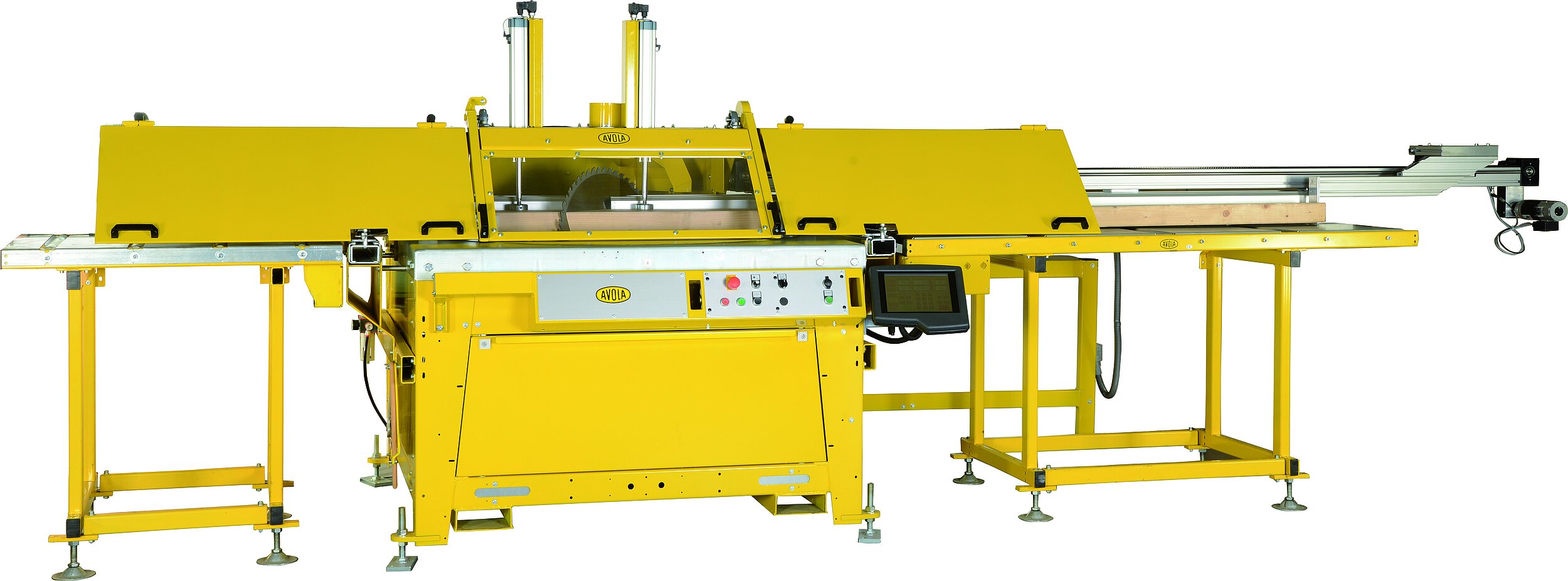

Avola Kappsäge Gama 65K3 mit Längenanschlag LiVoMat 3m (Dreh-Schräg-Servo)
Die Avola Gama 65K3 ist eine Hochleistungs-Kapp- und Gehrungssäge für höchste Ansprüche in Handwerk und Industrie. Ausgestattet mit dem präzisen elektronischen Längenanschlag LiVoMat (3 m, Pusher-Version) ermöglicht die Anlage schnelles, millimetergenaues Kappen und Gehrungsschneiden von Holz, Plattenwerkstoffen und Profilen.
Ein kraftvoller 10 kW Motor treibt das massive 650 mm HM-Sägeblatt an und sorgt für extreme Schnittleistungen auch bei großen Querschnitten. Die elektrische Schrägstellung des Sägeblatts von 90° bis 30° erfolgt hochpräzise über einen Servo-Motor mit digitaler Anzeige. Für maximale Arbeitssicherheit und optimalen Materialhalt sorgen die pneumatisch klemmende Spannschutzhaube, die automatischen horizontalen Andrückrollen sowie die ergonomische pneumatische Zweihand-Kappsteuerung. Der integrierte Schnittlinien-Laser garantiert eine schnelle und fehlerfreie Ausrichtung.
Technische Daten
| Eigenschaft / Parameter | Spezifikation |
|---|---|
| Hersteller / Modell | Avola Gama 65K3 |
| Positioniersystem / Anschlag | LiVoMat 3 m (Pusher-Version / Schieber) |
| Aufgabetisch | Rollentisch R 600 F, Länge: 3,0 m |
| Längsanschlag | Aluminium-Längsanschlag, Länge: 4,0 m |
| Motorleistung | 10,0 kW |
| Drehteller-Winkelbereich | 10° bis 170° |
| Sägeblatt-Durchmesser | 650 mm (HM-Wechselzahn) |
| Schnitthöhe bei 90° | 245 mm |
| Schnitthöhe bei 45° | 164 mm |
| Schnitthöhe bei 30° | 113 mm |
| Sägeblatt-Schrägverstellung | 90° – 30° (elektrisch über Servo-Motor, digitale Anzeige) |
| Werkstückspannung | Pneumatische Spannschutzhaube + horizontale Andrückrollen |
| Bedienung / Steuerung | Pneumatische Zweihand-Kappvorrichtung |
| Schnittlinienanzeige | Laserkappschnittanzeige |

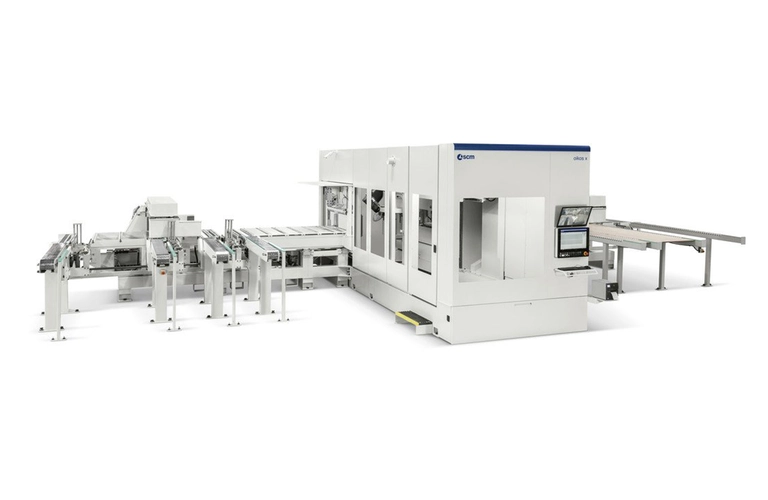

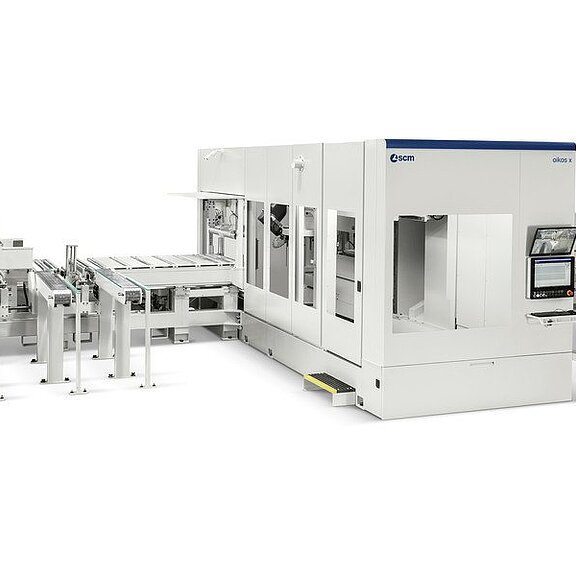

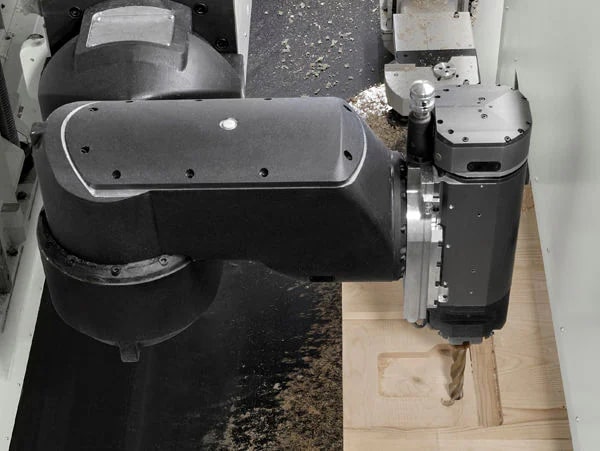

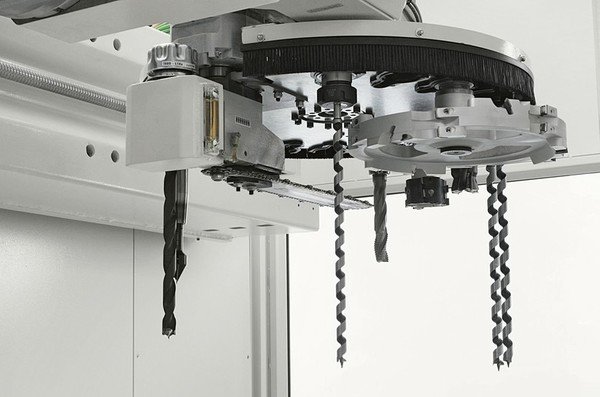

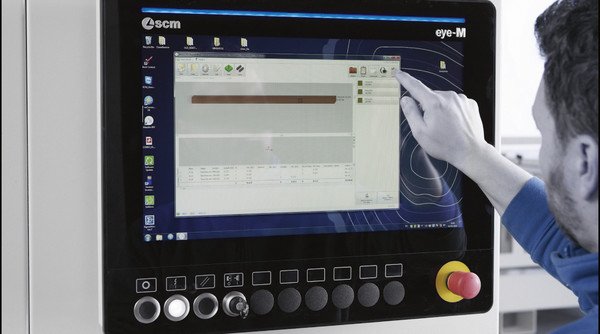

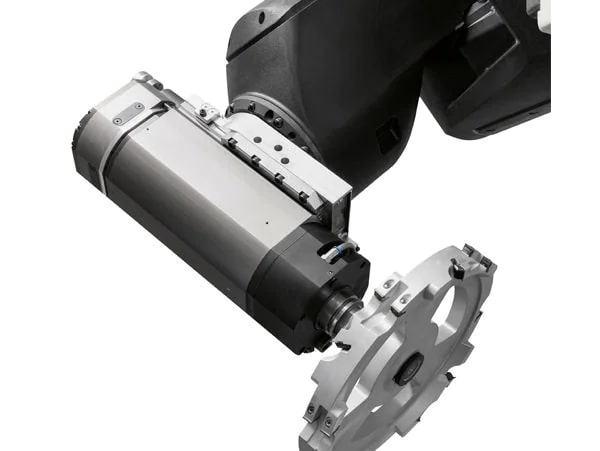

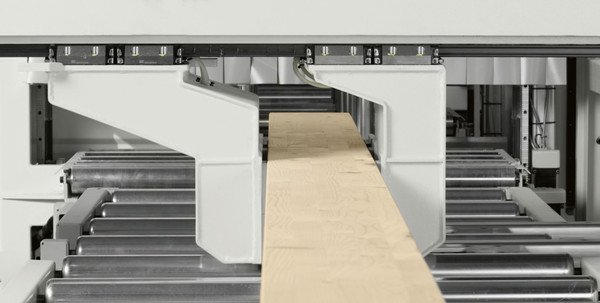

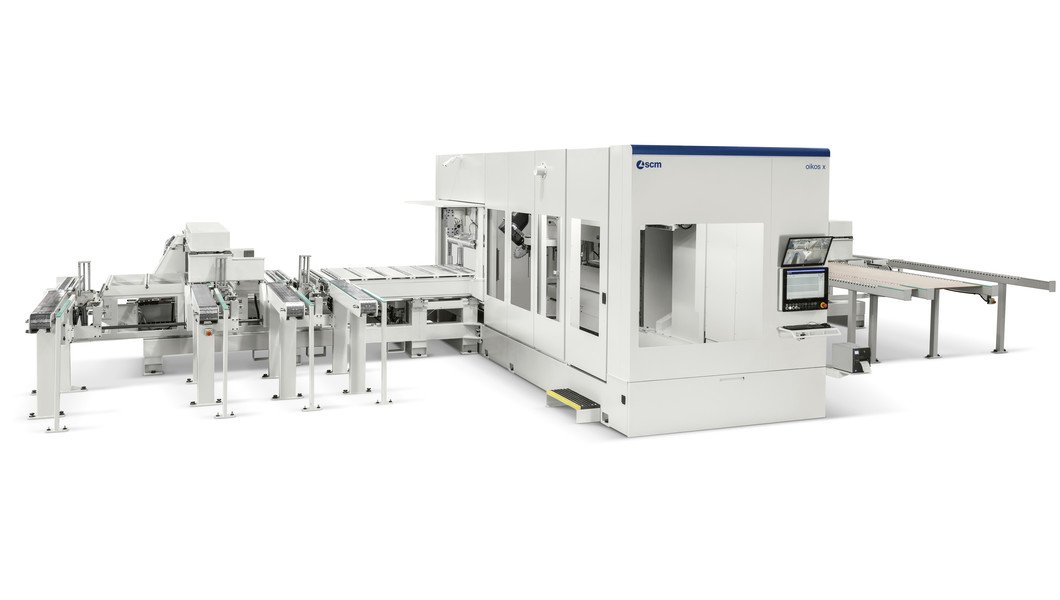

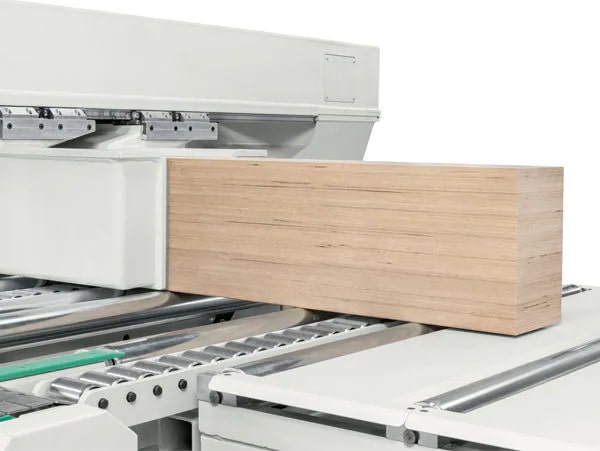

oikos x ist die CNC-Abbundanlage zur Fertigung von Balken und BSP-Wandelementen mit einer Breite von bis zu 1250 mm. Das innovative 6-Achs-Arbeitsaggregat erlaubt Komplettbearbeitung auf allen Werkstückseiten in einer einzigen Aufspannung ohne Umdrehen oder Wiederpositionieren bei geringem Platzbedarf.
Synchronisierte Bewegungen und neue Strategien ermöglichen hohe Bearbeitungsgeschwindigkeit und perfekte Qualität des Endprodukts.

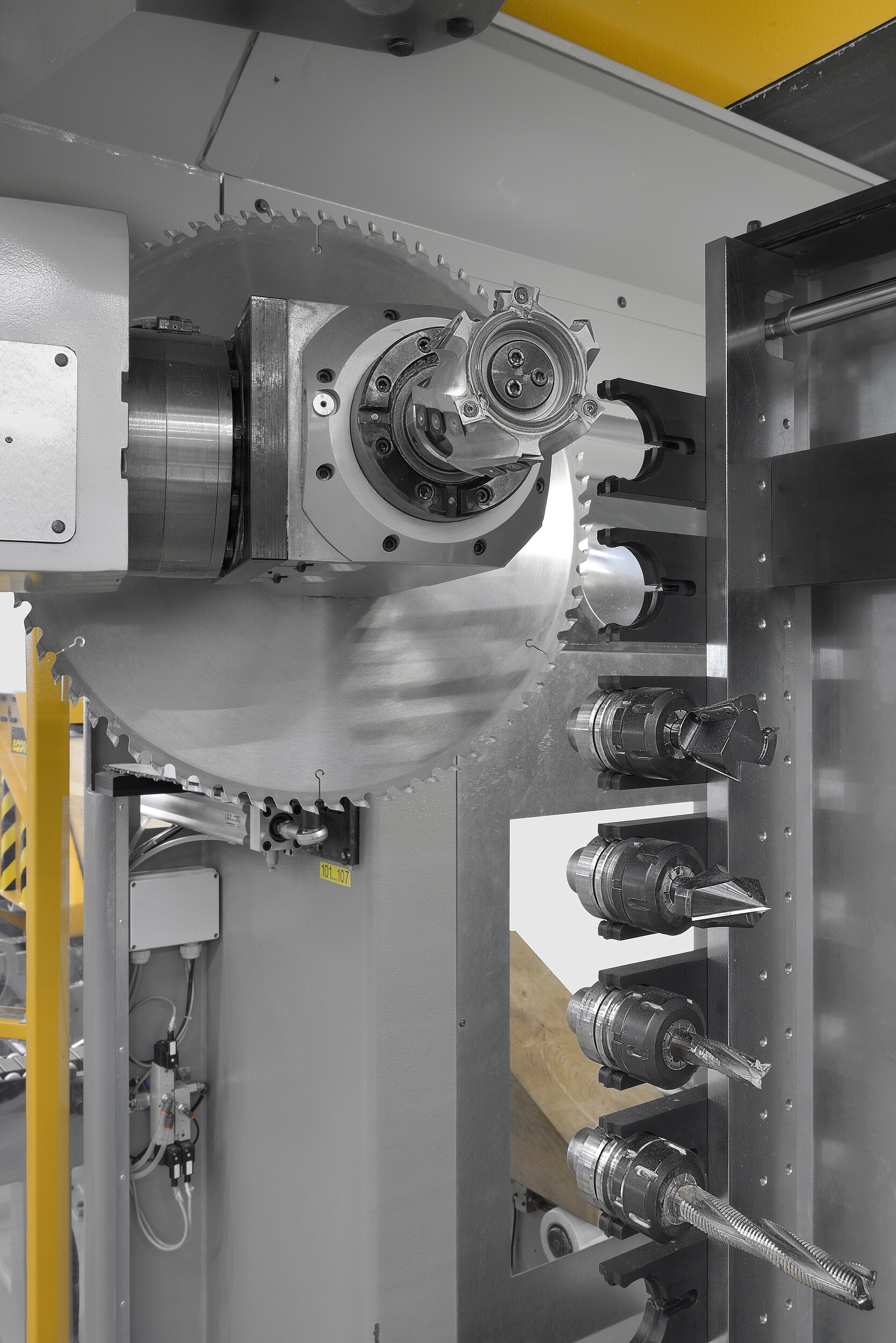

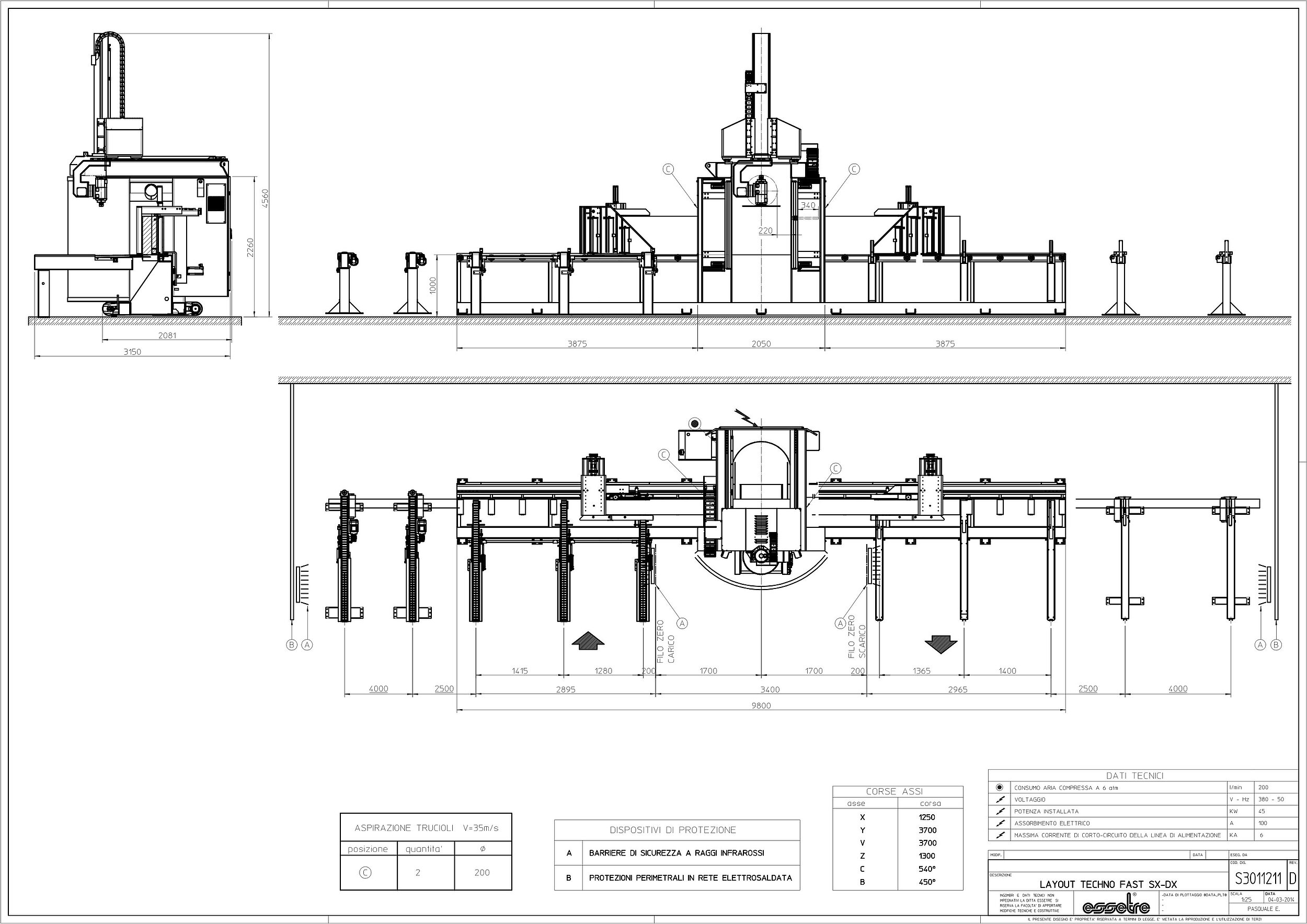

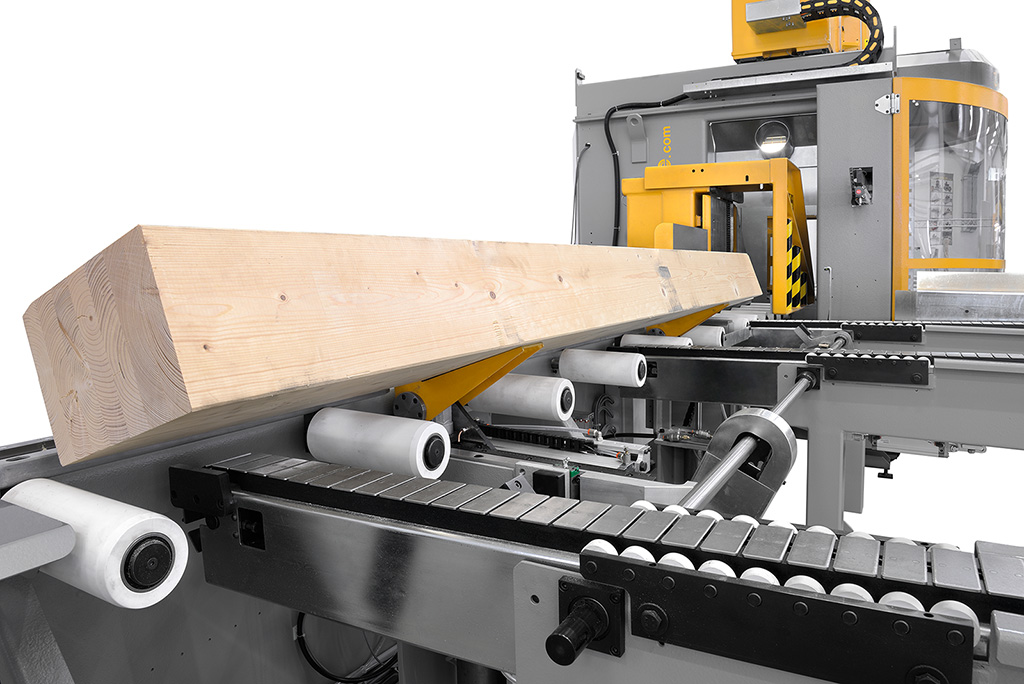

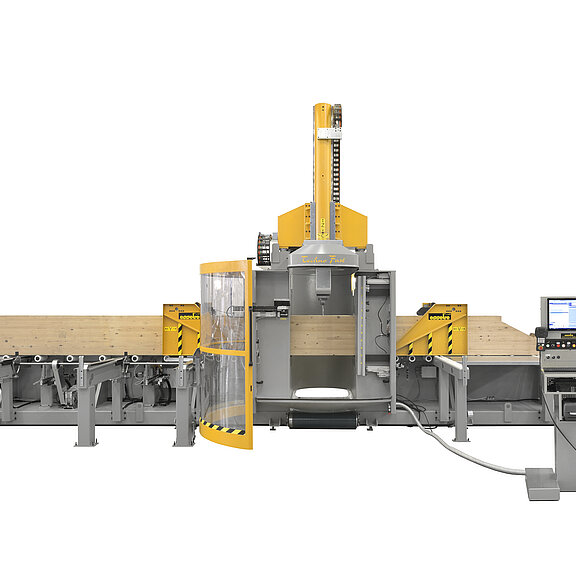

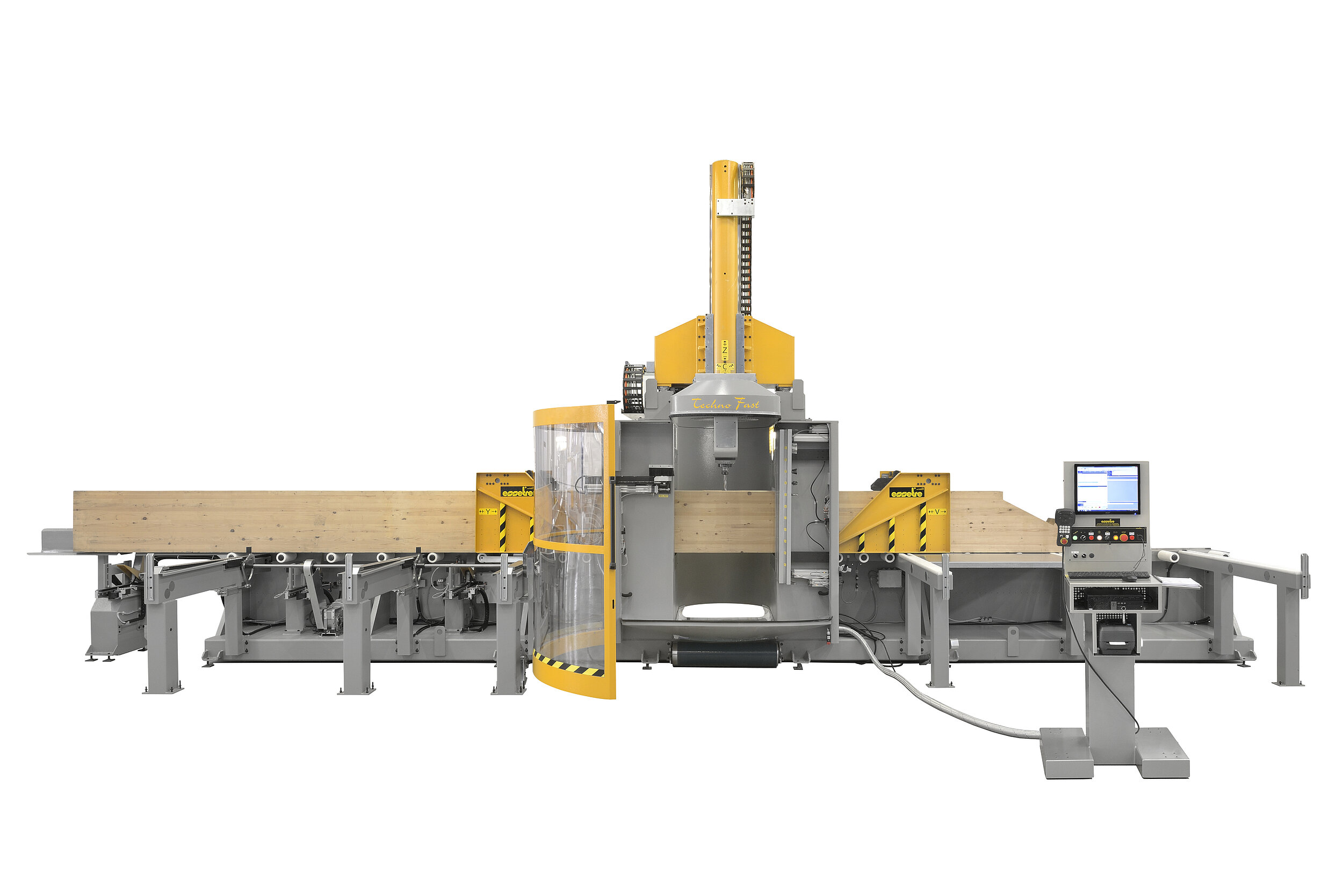

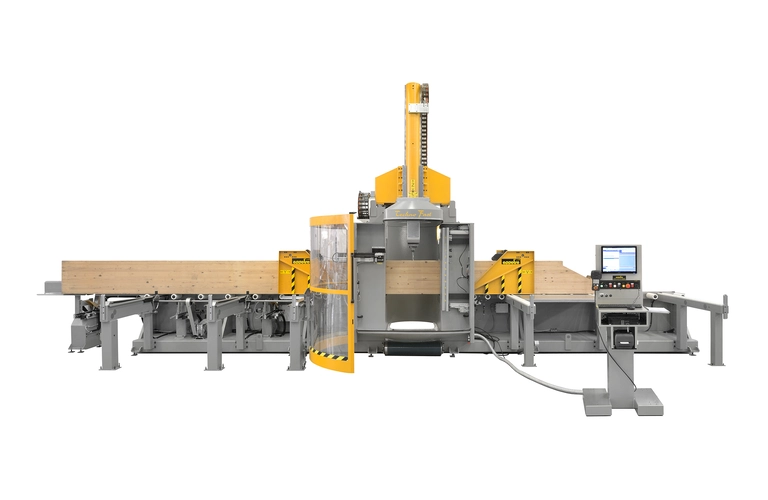

Essetre Abbundzentrum Tecnofast
Zimmerei Abbundzentrum mit 5 voll interpolierte durchlauf Achsen
Fester Portalrahmen mit einer 5 Achsspindel mit doppelseitiger Nutzung
Automatisches Ein und Auslaufsystem mit Beladung von links und Bearbeitung in Rechtsrichtung
