Massiv-Holz-Auftrennsägen
Die SCM Mehrblattsäge M3 ist eine hochproduktive Vielblattsäge, die speziell für den präzisen Längsschnitt von Massivholzplatten, Kanteln und Leisten entwickelt wurde. Dank ihres robusten Guss-Maschinenständers, des hochfesten Raupenbands und der präzisen Sägewelle bietet sie maximale Schnittgenauigkeit und Ausstiegsqualität bei hoher Vorschubgeschwindigkeit. Sie eignet sich ideal für Sägewerke, Leimholz herstellende Betriebe und die industrielle Möbelproduktion.
Vorteile & HauptmerkmaleHöchste Schnittpräzision: Der Spezial-Raupenteppich garantiert einen exakten Werkstücktransport ohne seitliches Verlaufen.
Robuste Bauweise: Der schwere Gussrahmen schluckt Vibrationen vollkommen und sorgt für lange Standzeiten der Sägeblätter.
Maximale Sicherheit: Mehrstufige Rückschlagschutz-Vorrichtungen (Splitterschutz-Lamellen) gewährleisten höchsten Bedienerschutz.
Flexibles Bestücken: Die Sägewelle lässt sich schnell für wechselnde Schnittbreiten mit Festsägeblättern oder verstellbaren Buchsen umrüsten.
Technisches Datenblatt
| Technische Eigenschaft | Spezifikation / Wert |
|---|---|
| Max. Schnitthöhe | 120 – 150 mm (modellabhängig) |
| Max. Durchgangsbreite | 300 – 700 mm |
| Sägewellendurchmesser | 50 – 70 mm |
| Max. Sägeblattdurchmesser | 350 – 400 mm |
| Min. Sägeblattdurchmesser | 250 mm |
| Motorleistung Hauptantrieb | 22 – 55 kW (30 – 75 PS) |
| Vorschubgeschwindigkeit | 4 – 36 m/min (stufenlos regelbar) |
| Min. Werkstücklänge | 500 – 750 mm |
| Absaugstutzendurchmesser | 200 – 250 mm |
| Absaugluftgeschwindigkeit | min. 25 m/s |
| Betriebsspannung | 400 V / 50 Hz |
| Maschinengewicht | ca. 2.200 – 3.800 kg |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.

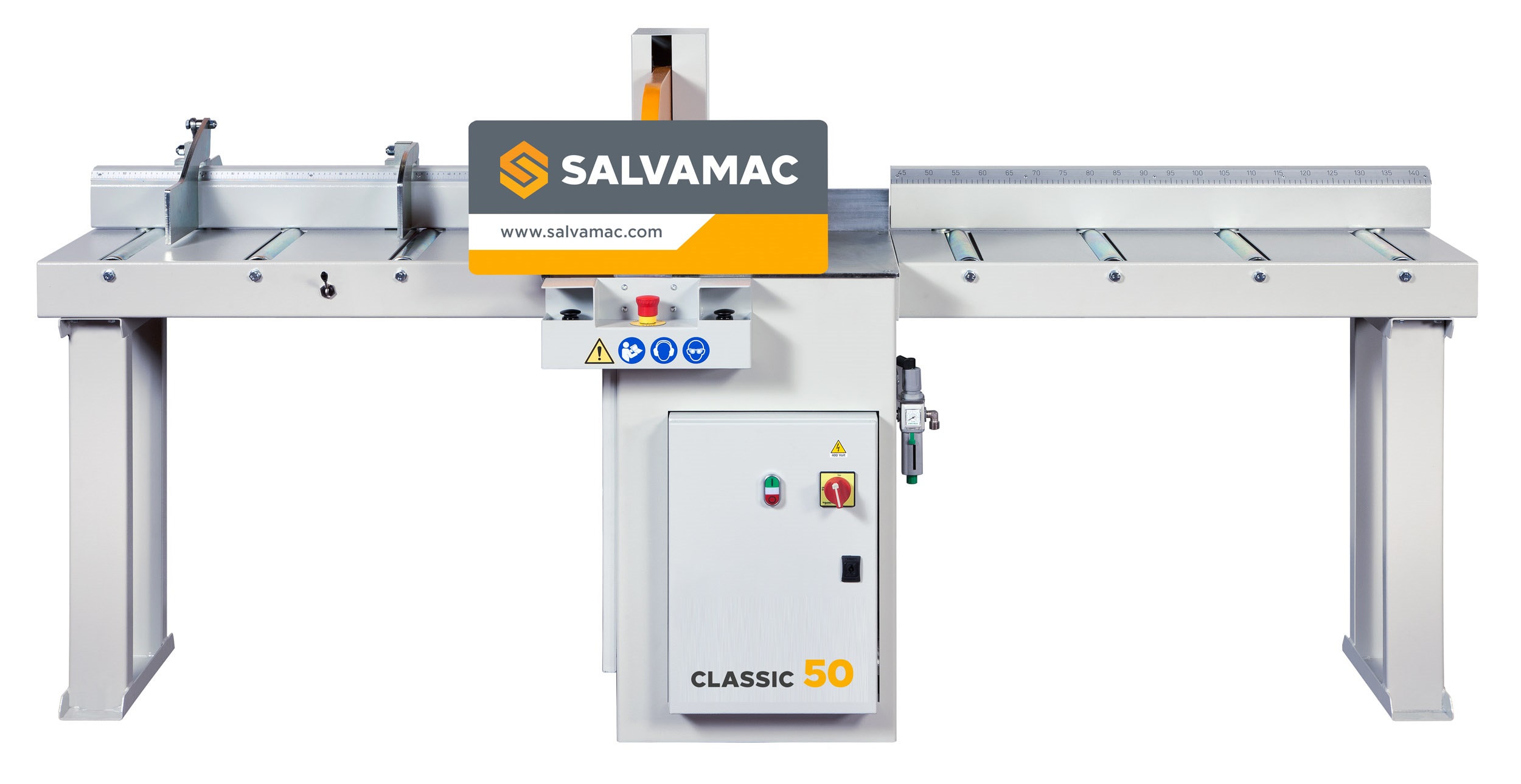

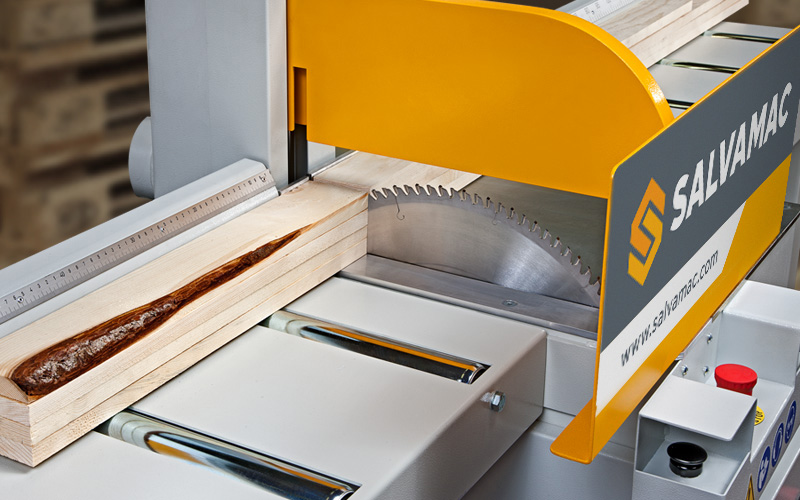

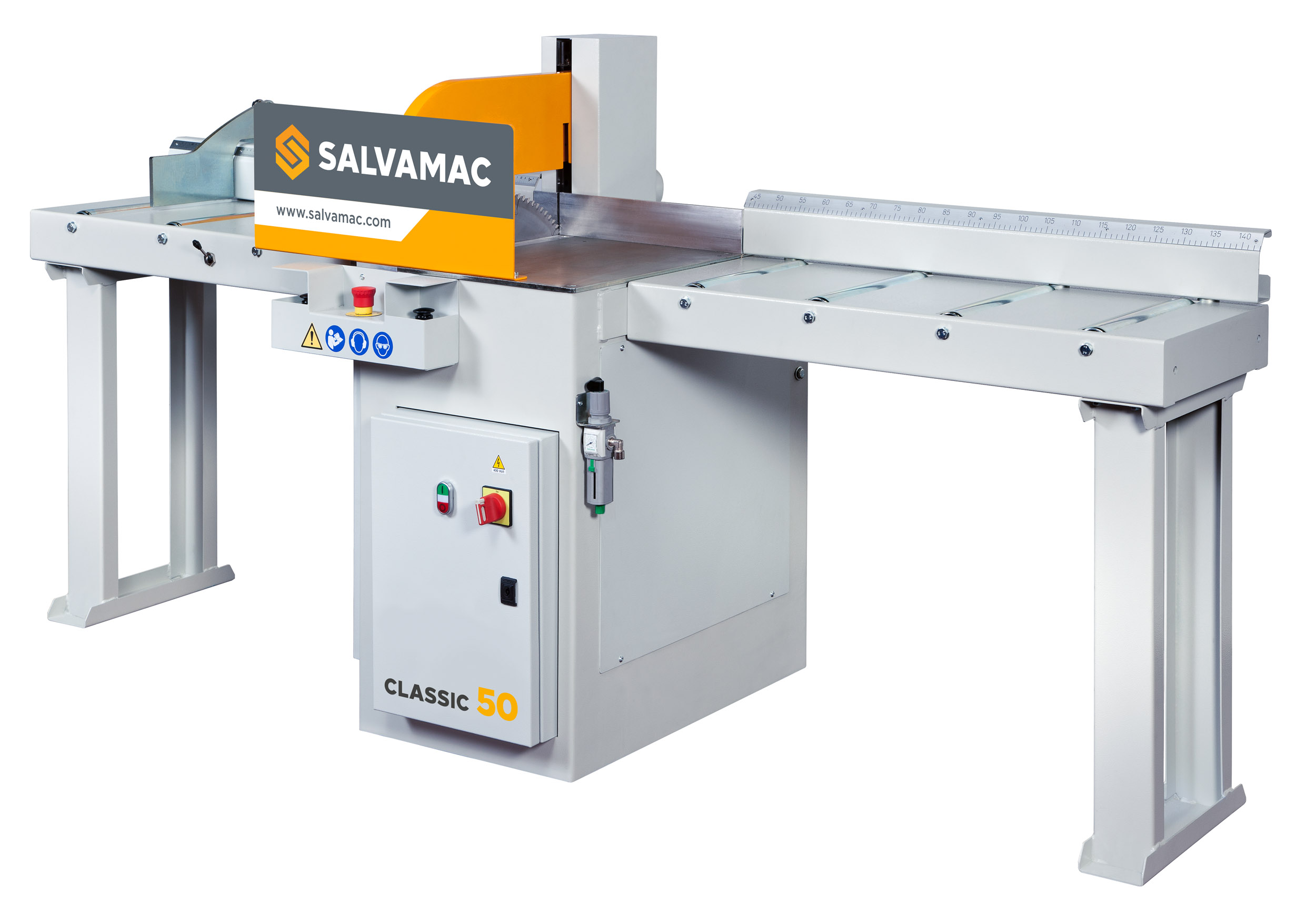

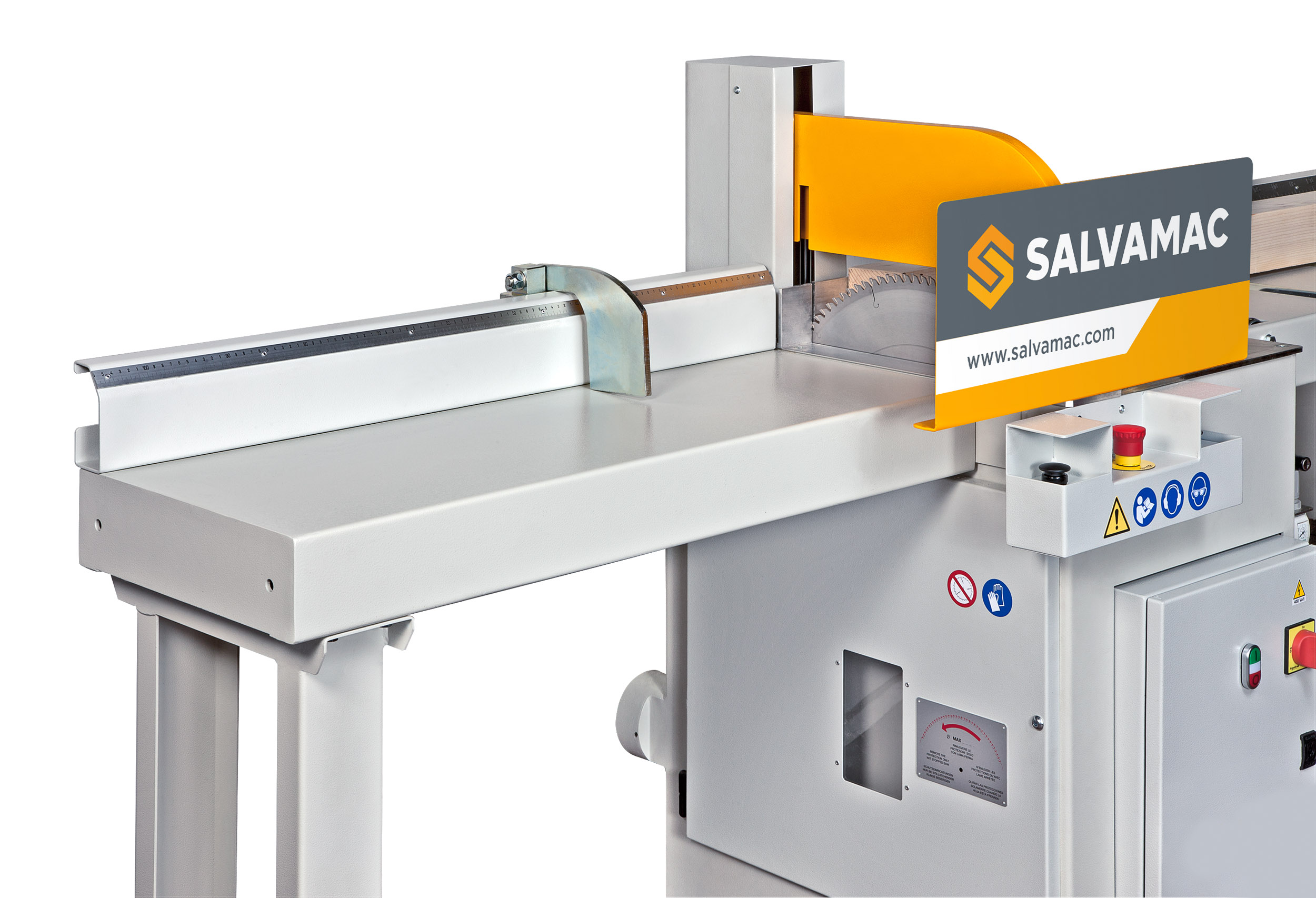

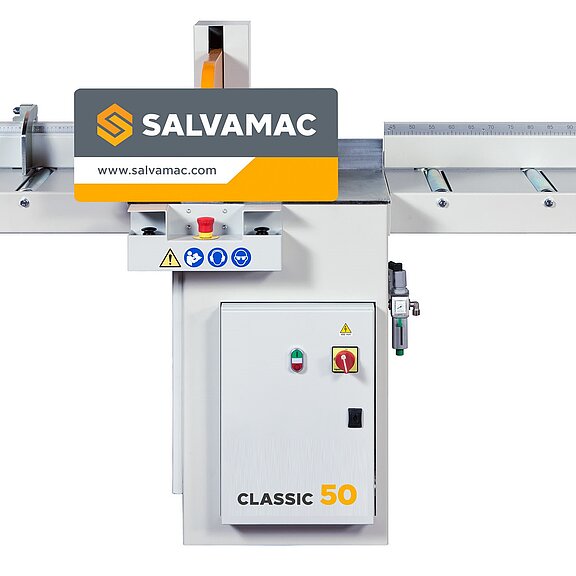

Die Salvamac Classic 50 ist eine halbautomatische Untertisch-Kappsäge, die speziell für das präzise und sichere Kappen von Massivholz, Leimholz und Plattenwerkstoffen in Handwerk und Industrie entwickelt wurde. Dank ihrer robusten Stahlkonstruktion und der pneumatischen Werkstückspannung bietet sie höchste Schnittgenauigkeit bei einfacher Bedienung.
Hauptmerkmale & Vorteile
Ergonomie & Sicherheit: Die Zweihand-Sicherheitsbedienung schützt den Bediener optimal. Das Sägeblatt steigt erst nach fixierter pneumatischer Niederhaltung aus dem Tisch auf.
Hohe Schnittleistung: Das 500-mm-Sägeblatt ermöglicht das mühelose Kappen großer Holzquerschnitte.
Flexibilität: Baukastensystem zur einfachen Erweiterung mit Einlauf- und Auslauf-Rollenbahnen sowie manuellen oder automatischen Anschlagsystemen (z. B. SalvaStop).
Robustheit: Ausgelegt für den dauerhaften industriellen Einsatz mit minimalem Wartungsaufwand.
Technisches Datenblatt: Salvamac Classic 50
| Parameter | Spezifikation |
|---|---|
| Sägeblattdurchmesser | 500 mm |
| Sägeblattbohrung | 30 mm |
| Sägeblattdrehzahl | 2.800 U/min |
| Motorleistung | 5,5 kW (7,5 PS) |
| Schnitthöhe max. | 135 mm |
| Schnittbreite max. | 220 mm (bei max. Höhe) / bis zu 310 mm (bei geringerer Höhe) |
| Pneumatischer Betriebsdruck | 6 bar |
| Luftverbrauch pro Zyklus | ca. 7 Nl |
| Absaugstutzendurchmesser | 2x 120 mm (oben/unten) |
| Arbeitshöhe | 900 mm (± 20 mm adjustierbar) |
| Maschinengewicht | ca. 380 kg |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
€ 8.000

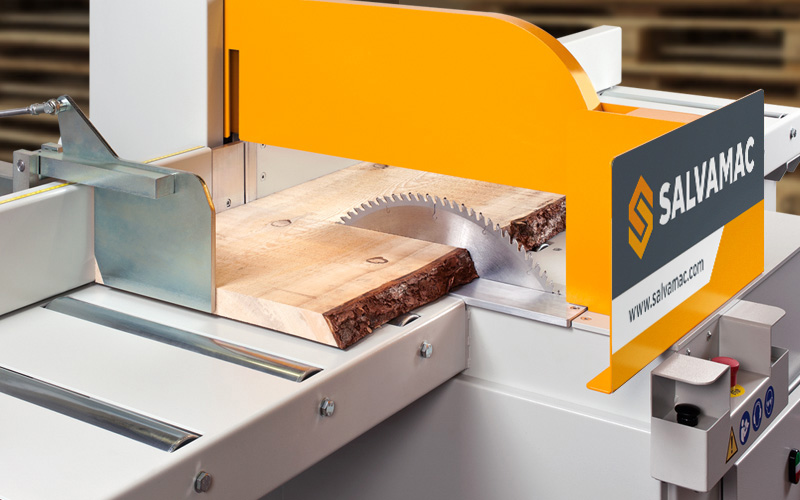

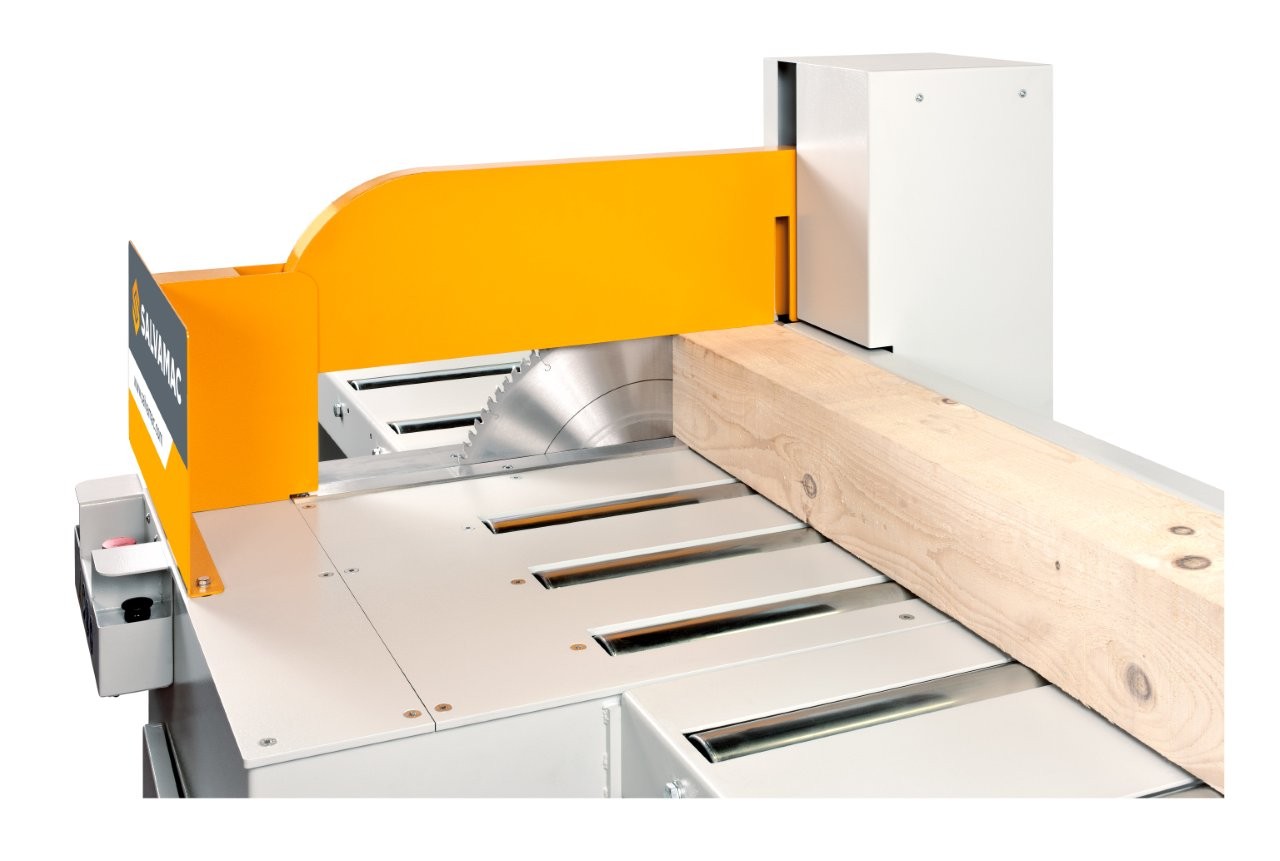

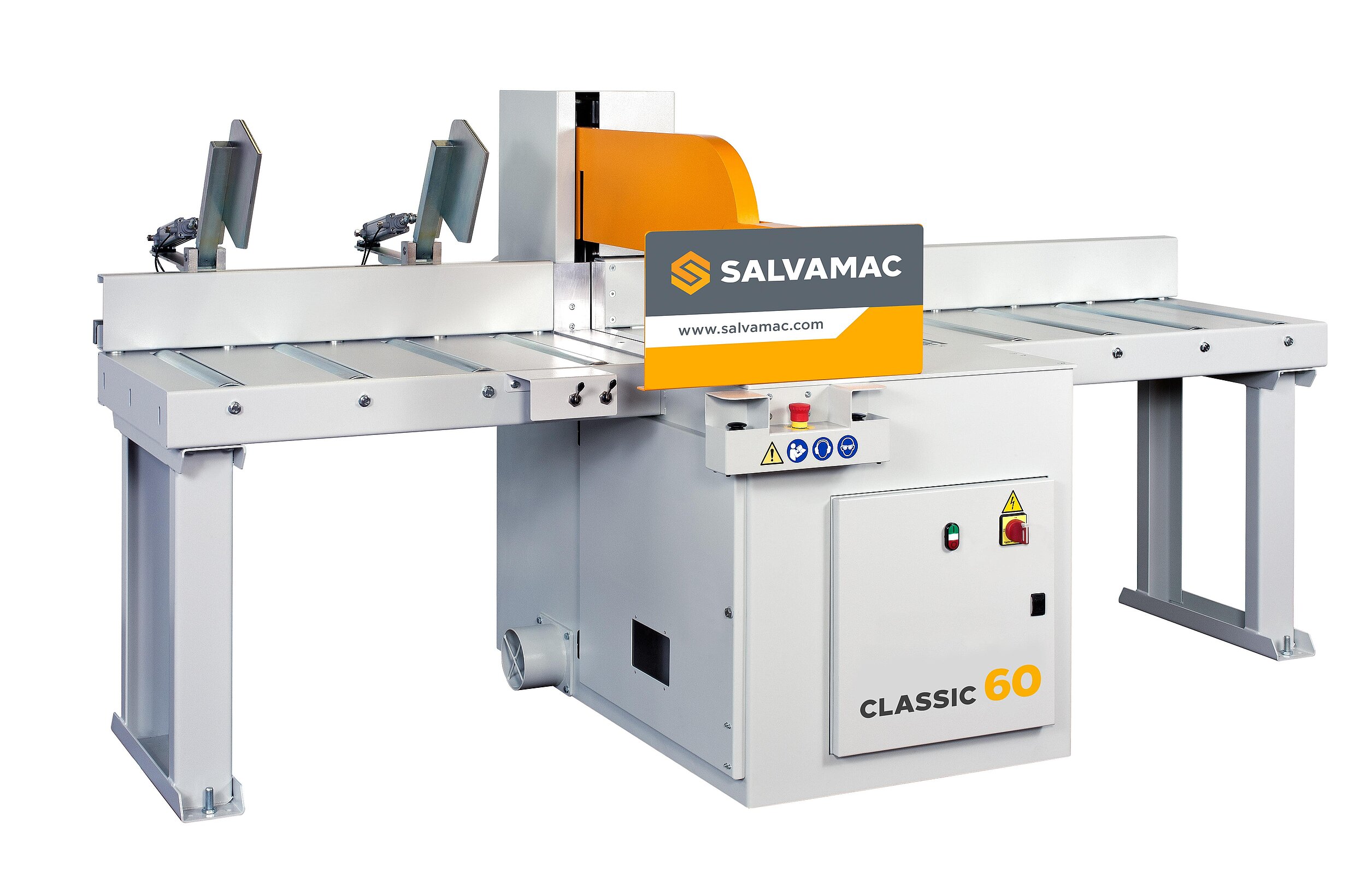

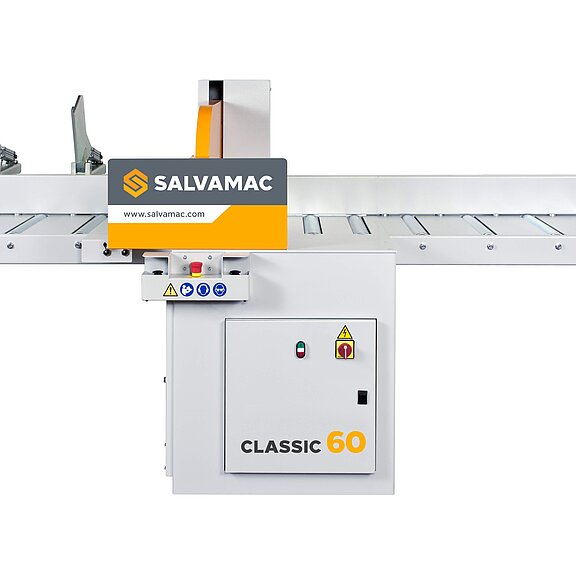

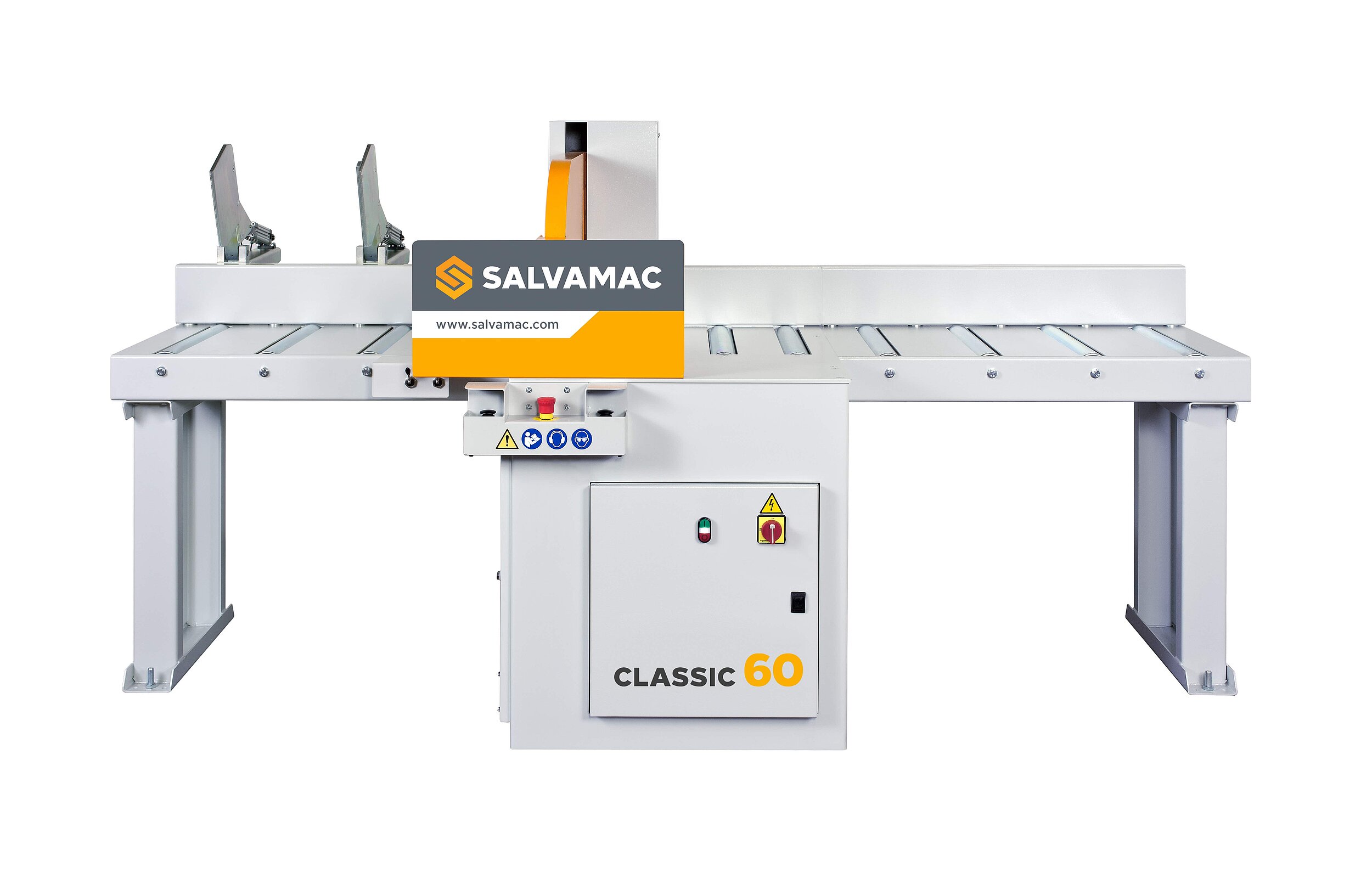

Die Salvamac Classic 60 vereint robuste Bauweise mit hoher Schnittleistung und maximaler Arbeitssicherheit. Durch das Kappen von unten nach oben bietet die Maschine höchste Präzision bei minimaler Vibration. Der pneumatische Werkstückniederhalter fixiert das Material vor dem Sägevorgang automatisch, was saubere Ausrisskanten garantiert.
Sicherheit: Der Zweihand-Sicherheitsbedienungsschutz sowie eine komplett geschlossene Sägehaube gewährleisten ein sicheres Arbeiten gemäß aktuellen CE-Normen.
Ergonomie & Effizienz: Die intuitive Steuerung ermöglicht schnelle Arbeitszyklen ohne Ermüdung des Bedienerpersonals.
Flexibilität: Bietet ein hervorragendes Verhältnis von Platzbedarf zu Schnittkapazität und lässt sich ideal mit Rollenbahnen sowie automatischen Anschlagsystemen (z. B. Salvastop) erweitern.
| Kategorie | Technische Eigenschaft | Wert / Spezifikation |
|---|---|---|
| Sägeblatt | Sägeblattdurchmesser | 600 mm |
| Bohrung Sägeblatt | 30 mm | |
| Sägeblattdrehzahl | ca. 2.750 U/min | |
| Leistung & Antrieb | Motorleistung | 7,5 kW (optional 9,2 kW) |
| Elektrischer Anschluss | 400 V / 50 Hz (3-phasig) | |
| Schnittkapazität | Max. Schnittbereich (B x H) | 330 x 160 mm / 600 x 10 mm |
| Schnitthöhe max. | 160 mm | |
| Pneumatik | Betriebsdruck | 6 – 8 bar |
| Luftverbrauch pro Zyklus | ca. 7–10 Nl | |
| Abmessungen & Gewicht | Arbeitshöhe | 900 mm (± 20 mm verstellbar) |
| Absaugstutzen | 2 x Ø 120 mm (oder 1 x 120 / 1 x 100 mm) | |
| Maschinenabmessungen (L x B x H) | ca. 1.200 x 1.100 x 1.450 mm | |
| Gewicht | ca. 450 kg |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
Die Salvamac Legend 650 ist eine leistungsstarke, halbautomatische Unterflur-Kappsäge, die speziell für das präzise und sichere Schneiden von Massivholz mit großen Querschnitten entwickelt wurde. Sie vereint eine robuste Bauweise mit hoher Schnittgeschwindigkeit und maximaler Bediensicherheit im industriellen Einsatz.
Konstruktion und Sägeaggregat
Unterflur-Kappsystem: Das Sägeblatt steigt von unten nach oben auf. Das Aggregat befindet sich während des Ladevorgangs vollständig geschützt im Gehäuse.
Massive Stahlkonstruktion: Der verwindungssteife, pulverbeschichtete Stahlrahmen eliminiert Vibrationen und sorgt für eine extrem hohe Schnittgenauigkeit sowie eine lange Lebensdauer der Mechanik.
Leistungsstarker Antrieb: Ein robuster Drehstrommotor treibt das Sägeblatt zuverlässig an und ermöglicht mühelose Schnitte selbst bei hartem oder feuchtem Massivholz.
Sicherheit und Ergonomie
Zweihand-Sicherheitssteuerung: Die Auslösung des Sägehubs erfolgt über eine synchrone Zweihandbedienung an der Frontseite, die ein versehentliches Eingreifen in den Schnittbereich ausschließt.
Pneumatischer Werkstückniederhalter: Ein großflächiger, pneumatisch gesteuerter Niederhalter fixiert das Massivholz vor dem Aufsteigen des Sägeblatts sicher auf dem Arbeitstisch. Dies verhindert ein Verrutschen oder Ausreißen des Holzes.
Ergonomische Bedienelemente: Die übersichtliche Schalttafel ermöglicht eine schnelle Anpassung der Sägeblatt-Ausrückgeschwindigkeit an das jeweilige Holzvolumen und die Holzart.
Absaugung und Effizienz
Integriertes Absaugsystem: Das Gehäuse ist für eine effiziente Späne- und Staubabsaugung optimiert. Absaugstutzen direkt am Aggregat sorgen für einen sauberen Arbeitsbereich und minimieren den Verschleiß der Führungskomponenten.
Technisches Datenblatt
| Parameter | Spezifikation |
|---|---|
| Maschinenmodell | Salvamac Legend 650 |
| Maschinentyp | Halbautomatische Unterflur-Kappsäge |
| Materialbereich | Massivholz / Hartholz / Weichholz |
| Sägeblattdurchmesser | 650 mm |
| Sägeblattbohrung | 30 mm |
| Sägeblattdrehzahl | ca. 2.800 U/min |
| Motorleistung | 7,5 kW (optional 9,2 kW) |
| Schnitthöhe (max.) | 210 mm |
| Schnittbreite (max.) | 430 mm (abhängig von der Schnitthöhe) |
| Pneumatischer Anschluss | 6 – 8 bar |
| Sägehub-Steuerung | Pneumatisch, stufenlos regelbar |
| Werkstückfixierung | Pneumatischer Vertikal-Niederhalter |
| Absauganschluss | 2 × Ø 120 mm (oder 1 × Ø 160 mm je nach Konfiguration) |
| Arbeitshöhe | 900 mm (± 20 mm) |
| Sicherheitsstandard | CE-konform, Zweihand-Sicherheitsbedienung |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
Die Salvamac SalvaStop100 ist ein hochpräzises, elektronisch gesteuertes Positioniersystem und Längenanschlag-System, das speziell entwickelt wurde, um die Produktivität und Schnittgenauigkeit bei Kappsägen und anderen Holz- sowie Alubearbeitungsmaschinen massiv zu steigern. Das System kombiniert modernste Servomotoren-Technologie mit einer intuitiven Touchscreen-Steuerung und beseitigt menschliche Messfehler vollständig.
Hauptmerkmale & Produktbeschreibung
Ergonomisches & robustes Design: Der Anschlagarm ist extrem stabil gebaut, um auch schweres Holz mühelos abzufangen. Das geschlossene Aluminiumprofil schützt das interne Bandoffset-System vor Staub und Spänen.
Hohe Flexibilität: Kann als automatischer Längenanschlag oder als Werkstück-Schiebesystem (Pusher) an fast allen Kappsägen nachgerüstet werden.
Intuitive Bedienung: Das farbige Touchscreen-Bedienfeld ermöglicht schnelle Längeneingaben, das Speichern von Schnittlisten und automatische Abläufe auf Knopfdruck.
Effizienz und Präzision: Durch die präzise Kugelrollspindel-/Zahnriemenführung wird eine Positioniergenauigkeit auf den Zehntelmillimeter garantiert – das reduziert Verschnitt und erhöht die Schnittfrequenz deutlich.
Technisches Datenblatt: SalvaStop100
| Parameter | Spezifikation / Wert |
|---|---|
| Hersteller | Salvamac Group |
| Modell | SalvaStop 100 |
| Systemtyp | Elektronisch gesteuerter Längenanschlag / Schiebesystem |
| Nutzlängen (Arbeitsbereich) | 3.000 mm / 6.000 mm / 7.000 mm (je nach Ausführung) |
| Positioniergenauigkeit | ± 0,1 mm |
| Verfahrgeschwindigkeit | Bis zu 60 m/min |
| Steuerung / Display | 7-Zoll-Farb-Touchscreen (SPS-Steuerung) |
| Betriebsarten | Manuelle Eingabe, automatische Schnittlisten, Pusher-Modus |
| Schiebekraft (Pushing capacity) | Bis zu 100 kg (modellabhängig) |
| Antriebssystem | Brushless-Servomotor mit hochpräzisem Zahnriemen |
| Elektrischer Anschluss | 230 V / 50 Hz (Einphasig) |
| Schnittstellen | USB-Anschluss (für Datenimport/Schnittlisten), Ethernet (optional) |
| Montagekompatibilität | Universell anbaubar an Salvamac SalvaPush / Classic sowie Fremdfabrikate |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
Die intelligente und optimierende Schiebe-Kappssäge für maximale Holzausbeute
Die SalvaPush 2000 von Salvamac ist die ideale Lösung, um den Holzzuschnitt in der modernen Holzverarbeitung zu optimieren. Ausgestattet mit einem präzisen elektronischen Schiebersystem und einer intuitiven Steuerung transformiert diese Kappssäge Einzel- und Serienfertigungen in hochgradig effiziente Prozesse.
Das System misst das Holz automatisch, erkennt Fehlerstellen (per Kreidemarkierung) und berechnet den idealen Schnittplan, um Verschnitt auf ein Minimum zu reduzieren. Durch das geschlossene und robuste Design gewährleistet die SalvaPush 2000 höchste Sicherheit für den Bediener bei gleichzeitig hoher Schnittgeschwindigkeit.
Hauptmerkmale:
Virtueller Nullpunkt: Schnelles Einlegen der Hölzer ohne manuelles Ausrichten.
Intelligente Software: Einfache Bedienung über den integrierten Touchscreen mit automatischer Längenoptimierung und Verschnittminimierung.
Pneumatischer Werkstück niederhalter: Garantiert perfekte Präzision und rechtwinklige Schnitte auch bei unebenem Holz.
Hohe Sicherheit: Vollständig gekapselter Sägebereich gemäß den neuesten EU-Sicherheitsnormen.
Modularem Aufbau: Flexibel anpassbar durch Zubehör wie Barcode-Scanner, Etikettendrucker oder Auswurfsysteme.
Technisches Datenblatt: Salvamac SalvaPush 2000
1. Sägeaggregat & Schnittleistung
| Parameter | Spezifikation |
|---|---|
| Sägeblattdurchmesser | 500 mm (optional 550 mm) |
| Sägeblattbohrung | 30 mm |
| Sägeblattdrehzahl | approx. 2.800 – 3.000 U/min |
| Motorleistung Säge | 5,5 kW (optional 7,5 kW) |
| Schnittkapazität (B x H) | max. 300 x 100 mm / 250 x 135 mm (abhängig vom Blatt) |
| Schnittzyklus | Einstellbar ab ca. 0,2 bis 1,0 Sekunden |
2. Schiebersystem (Push-System)
| Parameter | Spezifikation |
|---|---|
| Schiebergeschwindigkeit | bis zu 60 m/min (optional bis 180 m/min bei High-Speed) |
| Positioniergenauigkeit | +/- 0,15 mm |
| Antrieb Schieber | Bürstenloser Servomotor (Brushless) mit Zahnriemen/Zahnstange |
| Nutzbare Holz-Eingangslängen | 3.000 / 6.000 / 7.000 mm (je nach Modellausführung) |
3. Steuerung & Software
| Parameter | Spezifikation |
|---|---|
| Bildschirm | 12"-Touchscreen-Farbdisplay (Industrie-PC) |
| Betriebssystem | SalvaOptim / Windows-basiert |
| Schnittlisten-Import | Über USB, Ethernet oder WLAN (CSV/Excel-Dateien) |
| Optimierungsmodi | Teillängenoptimierung, Qualitäts-Kappen (Fehlerkappen per Kreide) |
4. Anschlusswerte & Maße
| Parameter | Spezifikation |
|---|---|
| Elektrischer Anschluss | 400 V / 50 Hz / 3 Phasen |
| Druckluftanschluss | 6 bar |
| Absauganschluss | 2x Ø 120 mm (oder 1x Ø 160 mm) |
| Erforderliche Absaugleistung | ca. 30 m/s Luftgeschwindigkeit |
Vertrieb & Beratung: MISCHI KURT, Ihr Ansprechpartner für Holzbearbeitungsmaschinen, Beratung, Verkauf und Service.
Die Massivholz-Besäumsäge SL Gold der Firma Centauro ist speziell für das präzise Besäumen, Längsschneiden und Planfräsen von Massivholzelementen in der handwerklichen sowie industriellen Holzverarbeitung konzipiert. Die Maschine zeichnet sich durch eine extrem verwindungssteife Stahl-Schweißkonstruktion aus, die Vibrationen absorbiert und auch bei hoher Dauerbelastung eine gleichbleibend hohe Schnittgenauigkeit gewährleistet.
Maschinenständer & Führungen: Der schwere Grundrahmen bildet das Fundament für die präzise Werkstückführung. Gehärtete und geschliffene Linearführungen sichern einen reibungsarmen, spielfreien Lauf des Sägeschlittens bzw. der Fräseinheit.
Antrieb & Schneideinheit: Ausgestattet mit einem hocheffizienten Drehstrommotor bietet die Maschine ausreichend Leistungsreserven für Hartholz und große Materialstärken. Das Sägeblatt läuft auf einer dynamisch ausgewuchteten Welle für maximale Laufruhe und optimale Schnittflächenqualität.
Werkstückspannung & Vorschub: Pneumatische oder mechanische Niederhaltersysteme fixieren das Massivholzelement sicher auf dem Maschinentisch. Ein stufenlos regulierbarer Vorschub ermöglicht die optimale Anpassung der Bearbeitungsgeschwindigkeit an die jeweilige Holzart und Dichte.
Arbeitsschutz & Absaugung: Die Maschine entspricht den aktuellen CE-Sicherheitsnormen. Integrierte Absaug-Hauben direkt an der Bearbeitungszone gewährleisten eine effiziente Späneerfassung und halten den Arbeitsbereich sauber.
Technisches Datenblatt
| Parameter | Spezifikation / Kennwert |
|---|---|
| Hersteller | Centauro S.p.A. italien |
| Maschinengattung | Besäumsäge für Massivholz |
| Max. Bearbeitungshöhe (Werkstückdicke) | 80 – 120 mm (modellabhängig) |
| Max. Bearbeitungslänge | 2500 – 8050 mm |
| Hauptmotorleistung | 11 kW (15 PS) |
| Sägeblattdurchmesser | Ø 550 mm |
| Sägeblattbohrung | Ø 30 mm |
| Spindeldrehzahl | 2.800 – 4.000 U/min |
| Vorschubgeschwindigkeit | Stufenlos regelbar (5 – 25 m/min) |
| Pneumatischer Betriebsdruck | 6 – 8 bar |
| Absaugstutzendurchmesser | 2x Ø 120 mm |
| Elektrischer Anschluss | 400 V / 50 Hz / 3 Phasen |
| Abmessungen (L x B x H) | 4380 - 9930 x 1.400 x 1.600 mm |
| Gesamtgewicht | 1.200 – 3.000 kg |
