CNC Durchlauf-Zentren

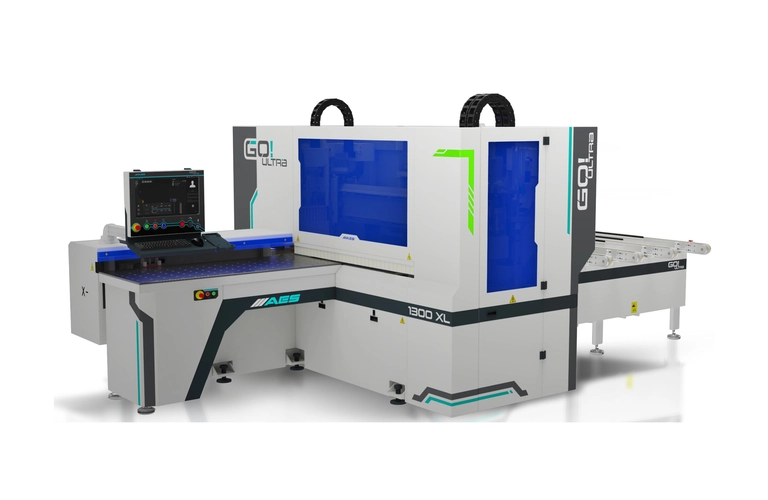

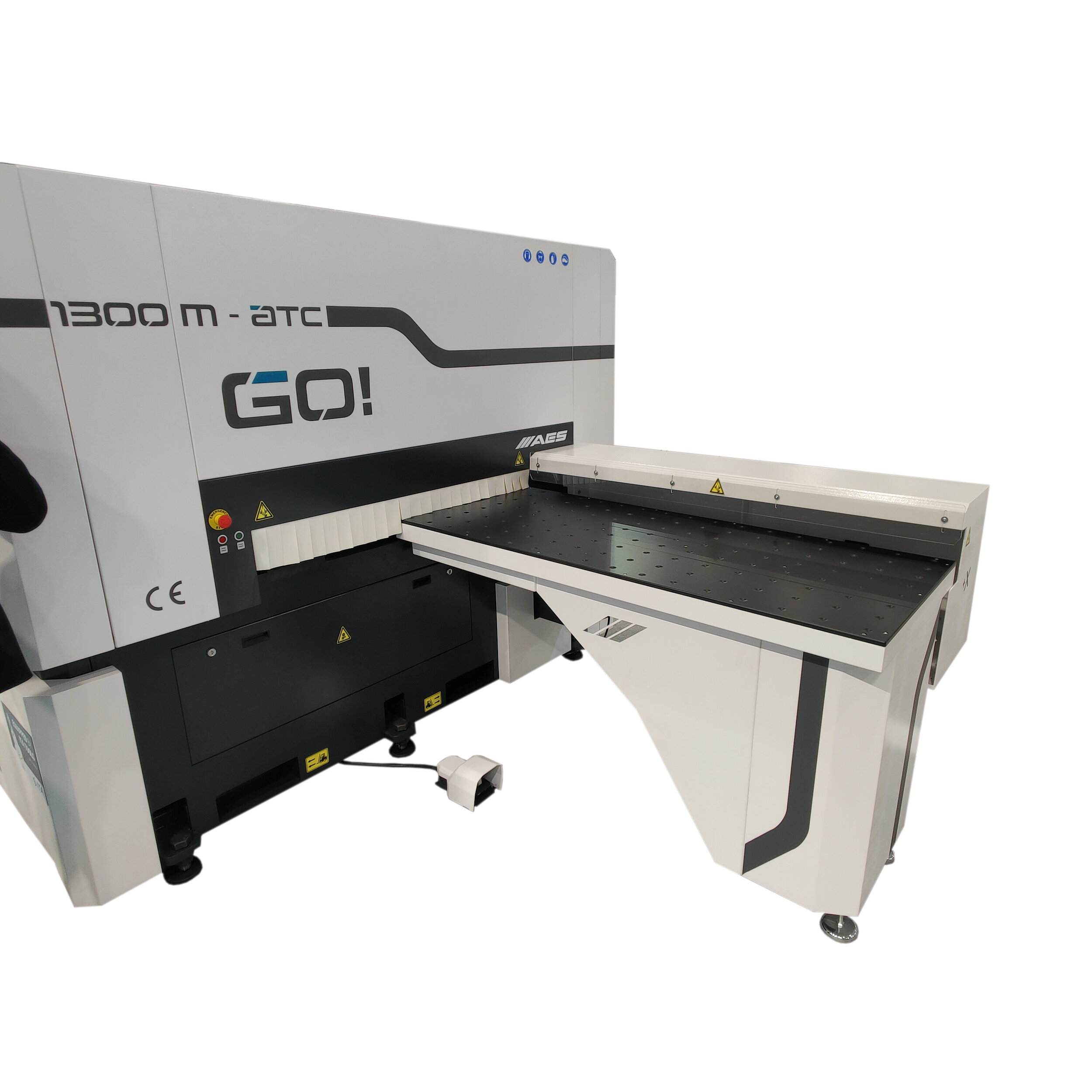

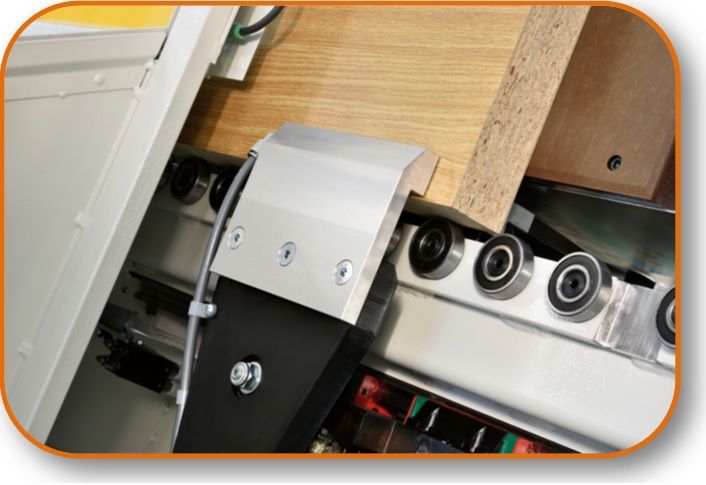

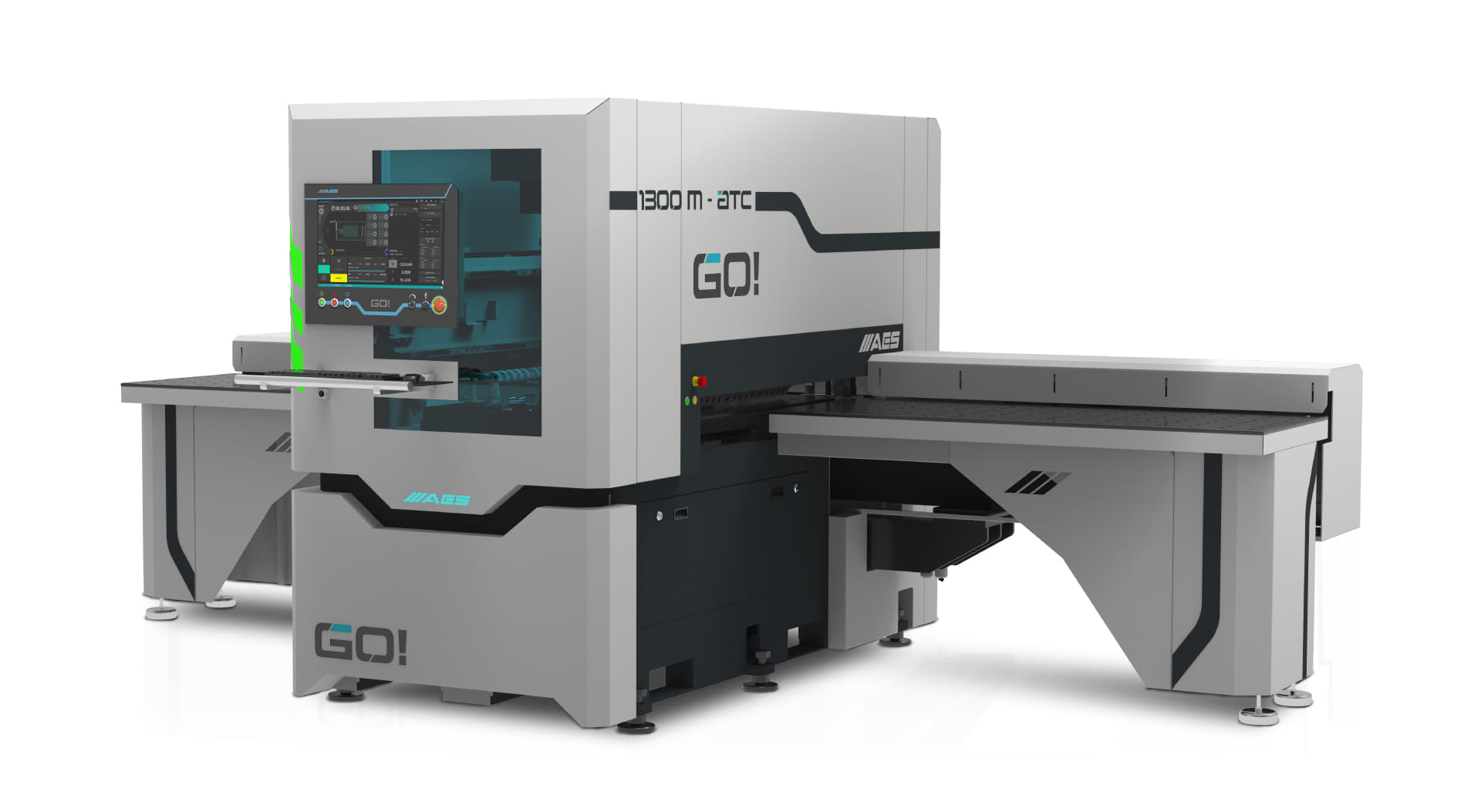

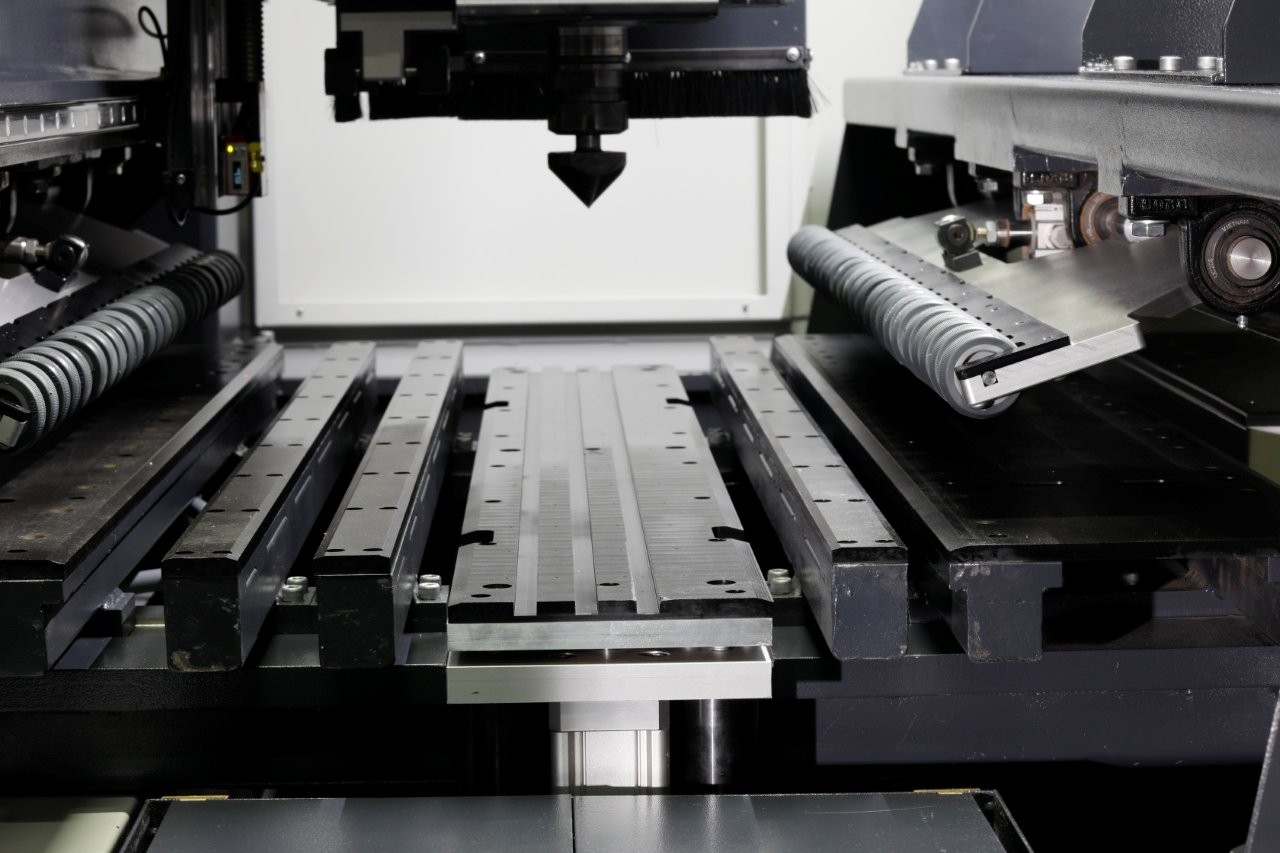

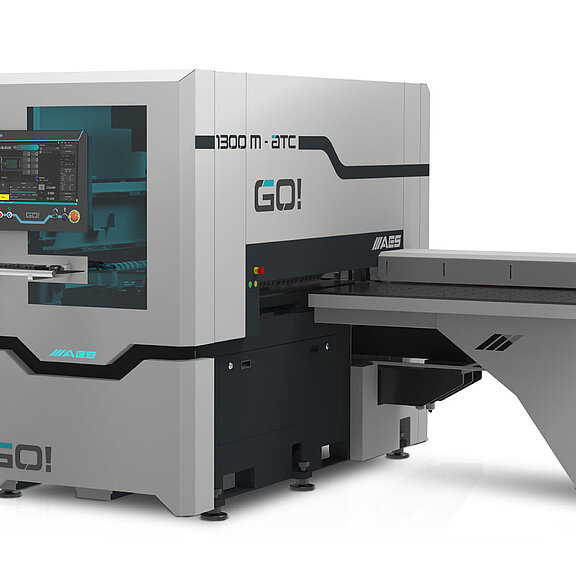

CNC Präzisions-Bearbeitungszentrum mit 2 Zangensystem für die Komplettbearbeitung mit Formatierung auf 4 Seiten - Bohren, Nuten, Fräsen. Kompakte Bauweise und leistungsstarke Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr. Leistungsstarke Technik der Superlative.
X Achsen Abmessung min/max | 160 mm/unendlich |
Y Arbeitsbereich min/max | 50 mm/1300 mm |
Z Arbeitsbereich min/max | 6 mm/ 60 mm |

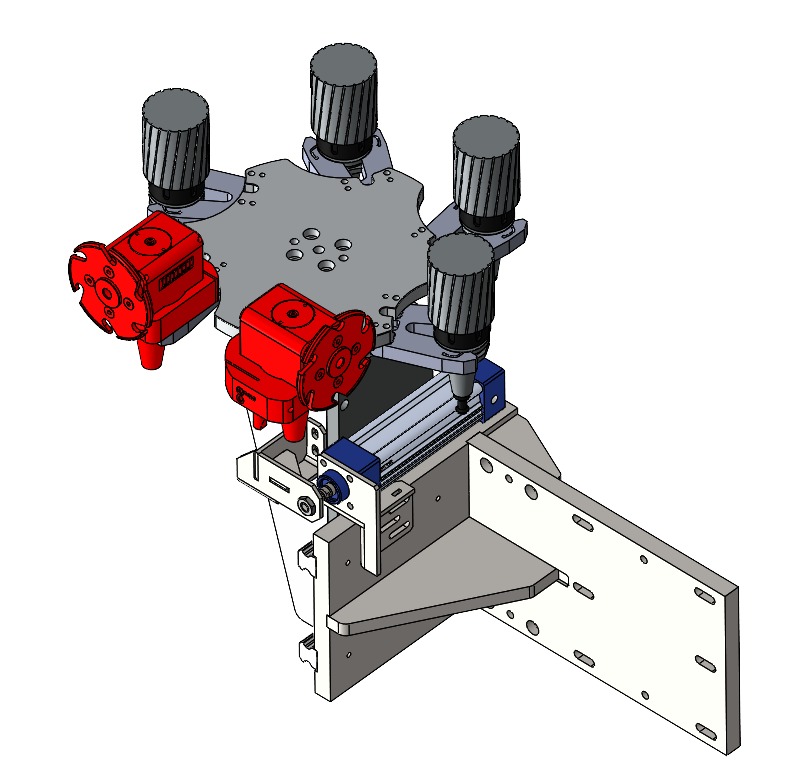

Bohreinheit 17 Werkzeuge | 10 V - 3 x 2 H - 1 Säge |
Elektro-Fräs-Spindel | 7/9 kw HSK 63 F |
Werkzeugmagazin | 6 Plätze |
Achsengeschw. X - Y - Z | 100-100-20 m/min |
Software | Pegasus oder NC Hops Direkt |
Gewicht ca. | 3000 kg |

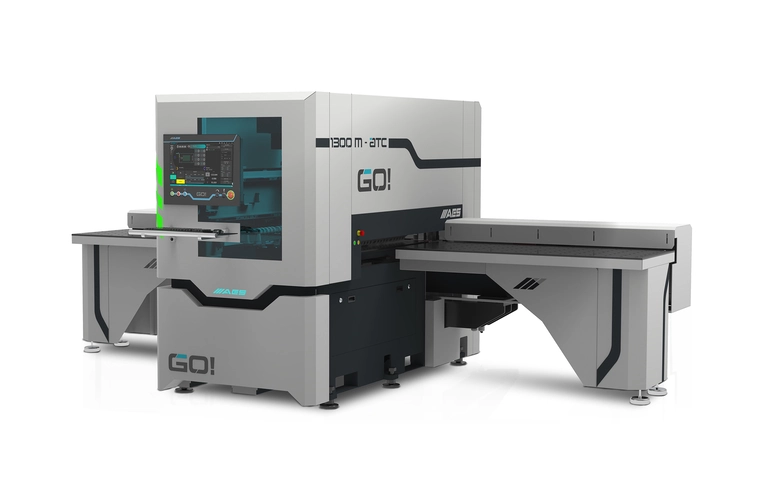

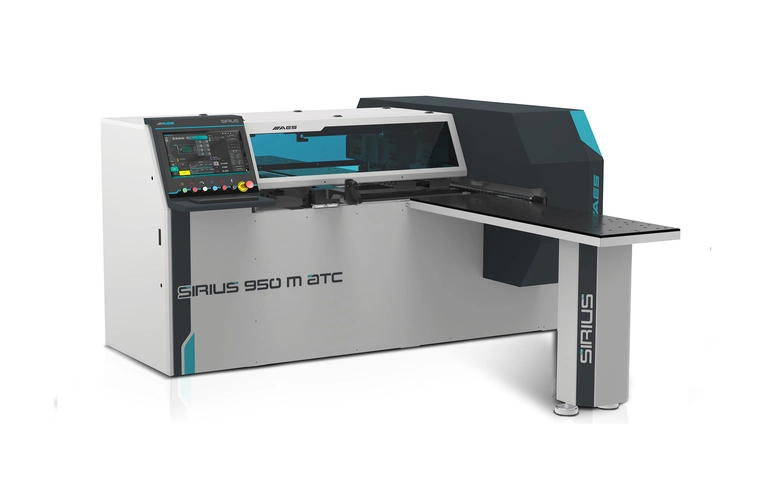

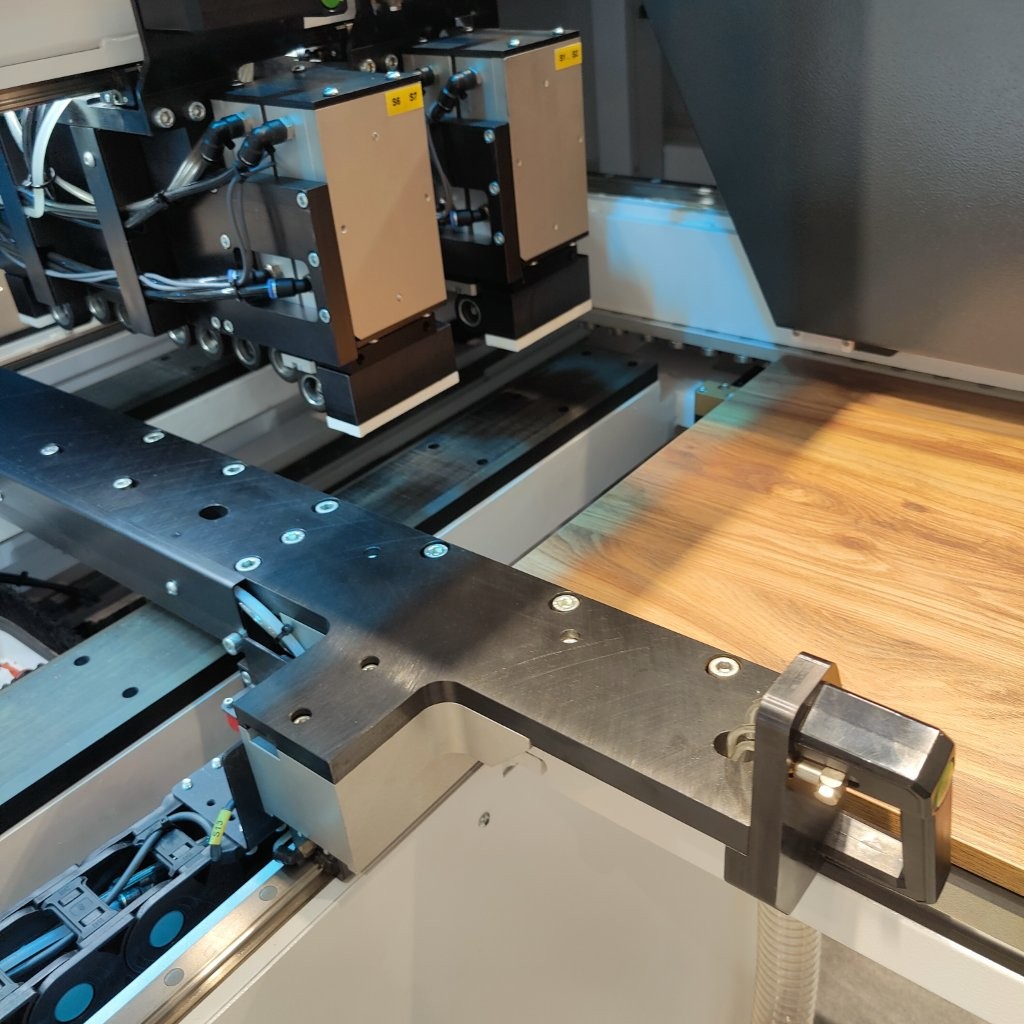

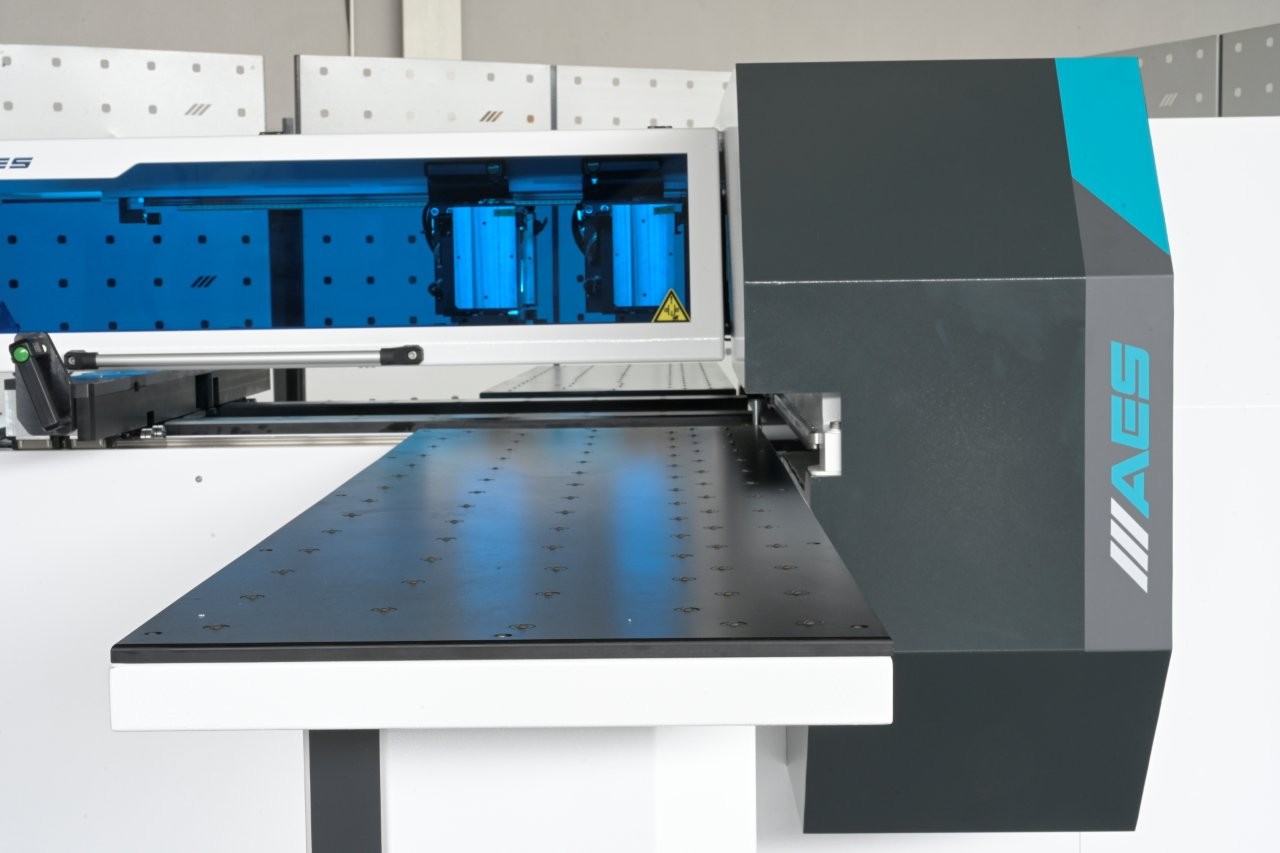

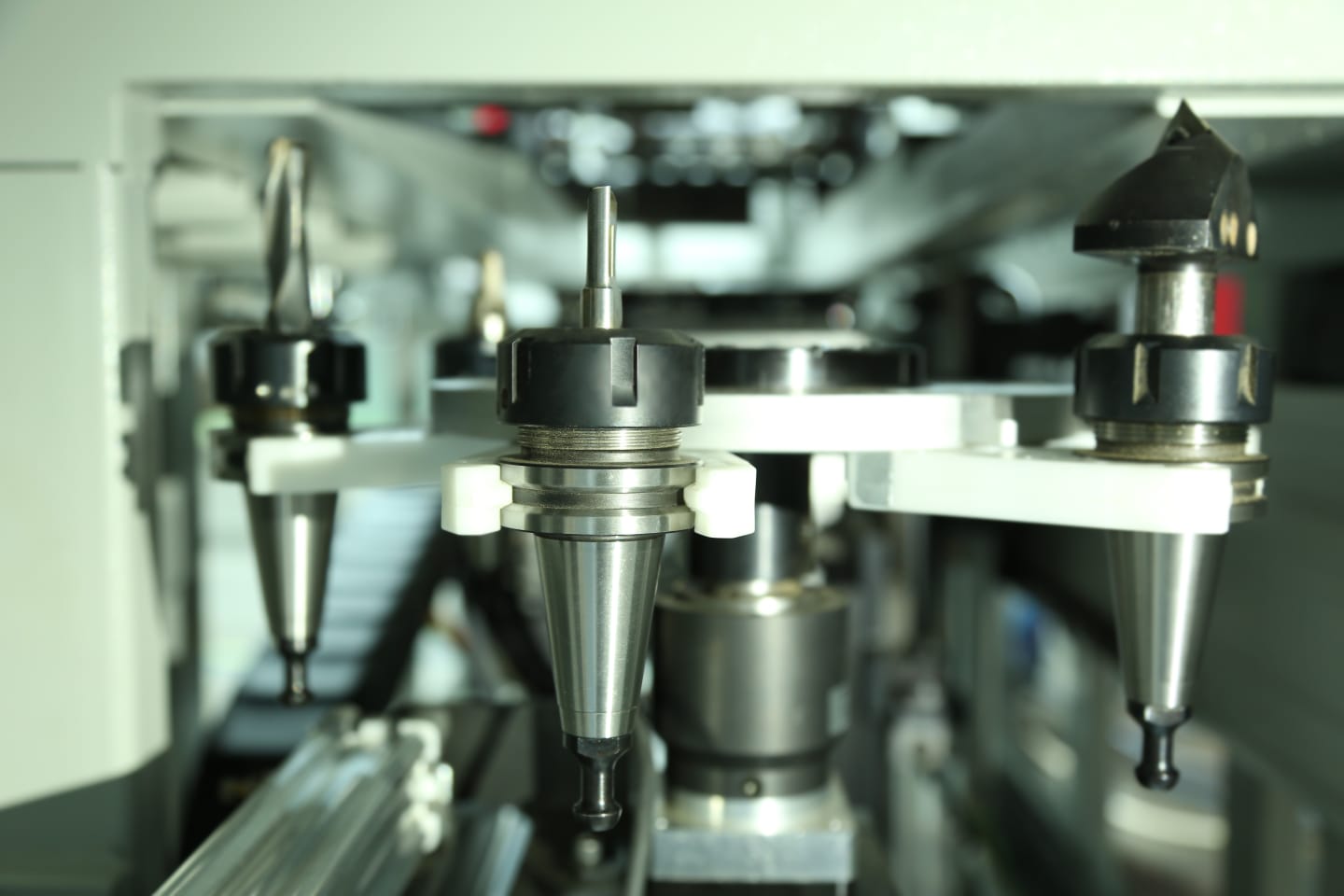

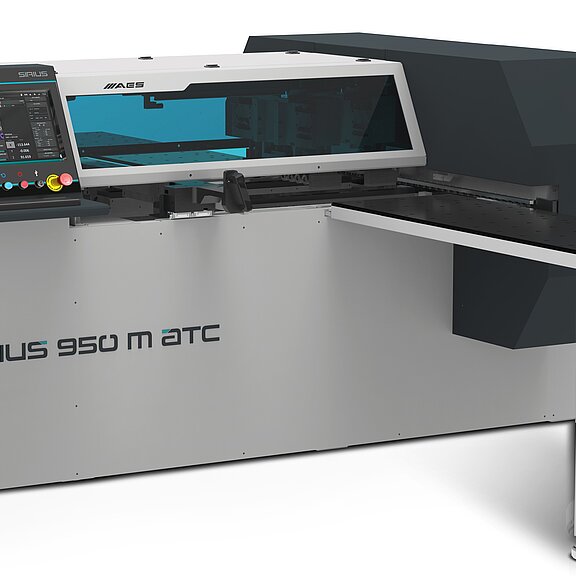

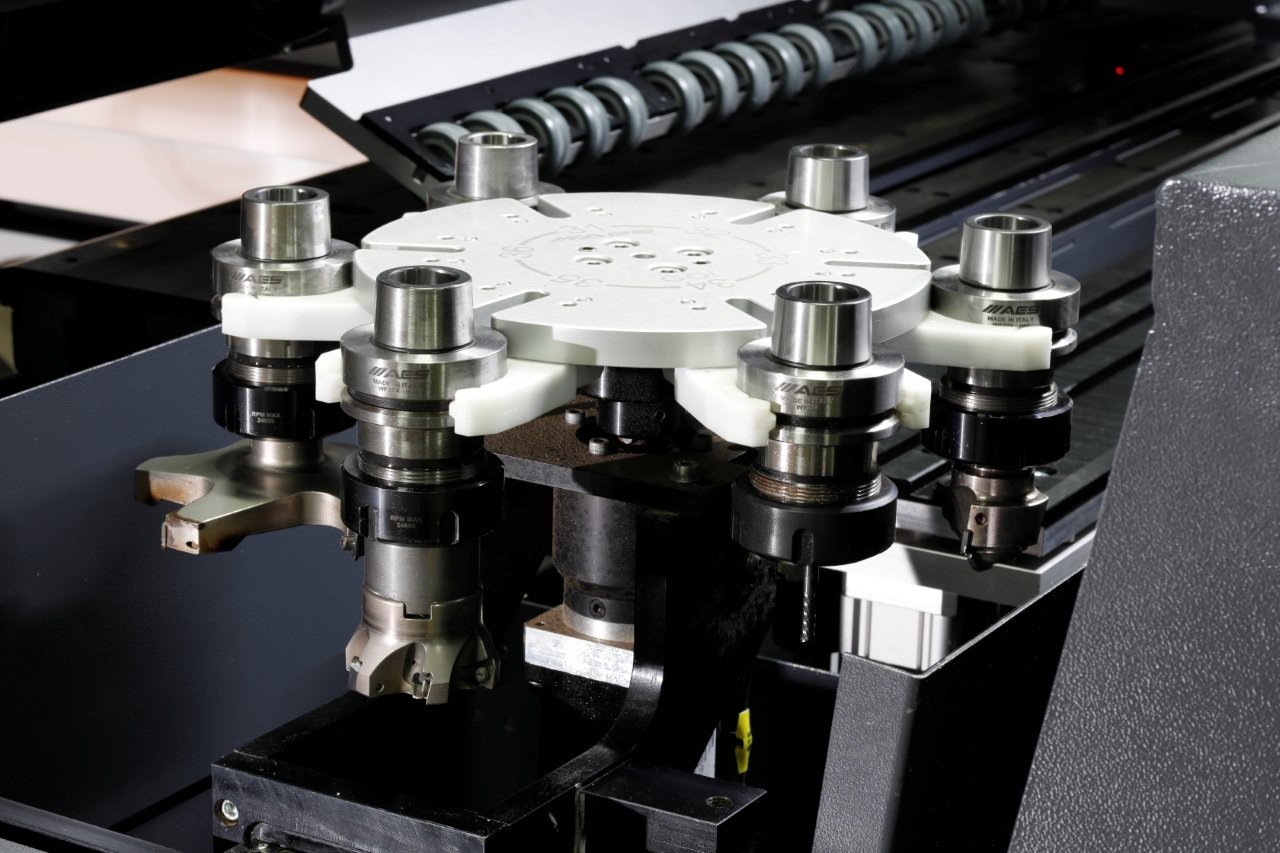

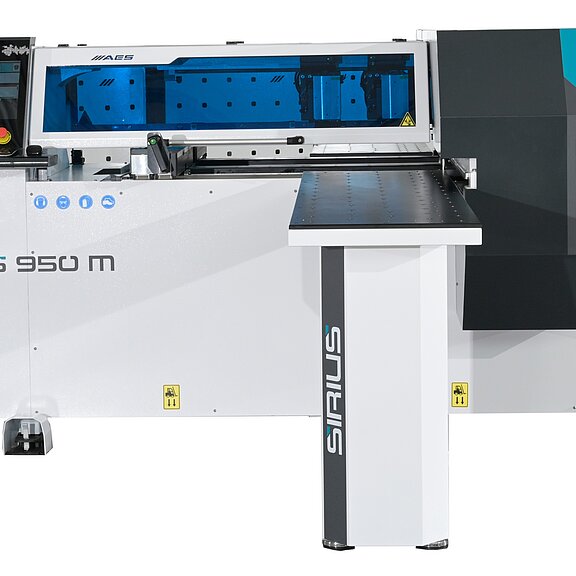

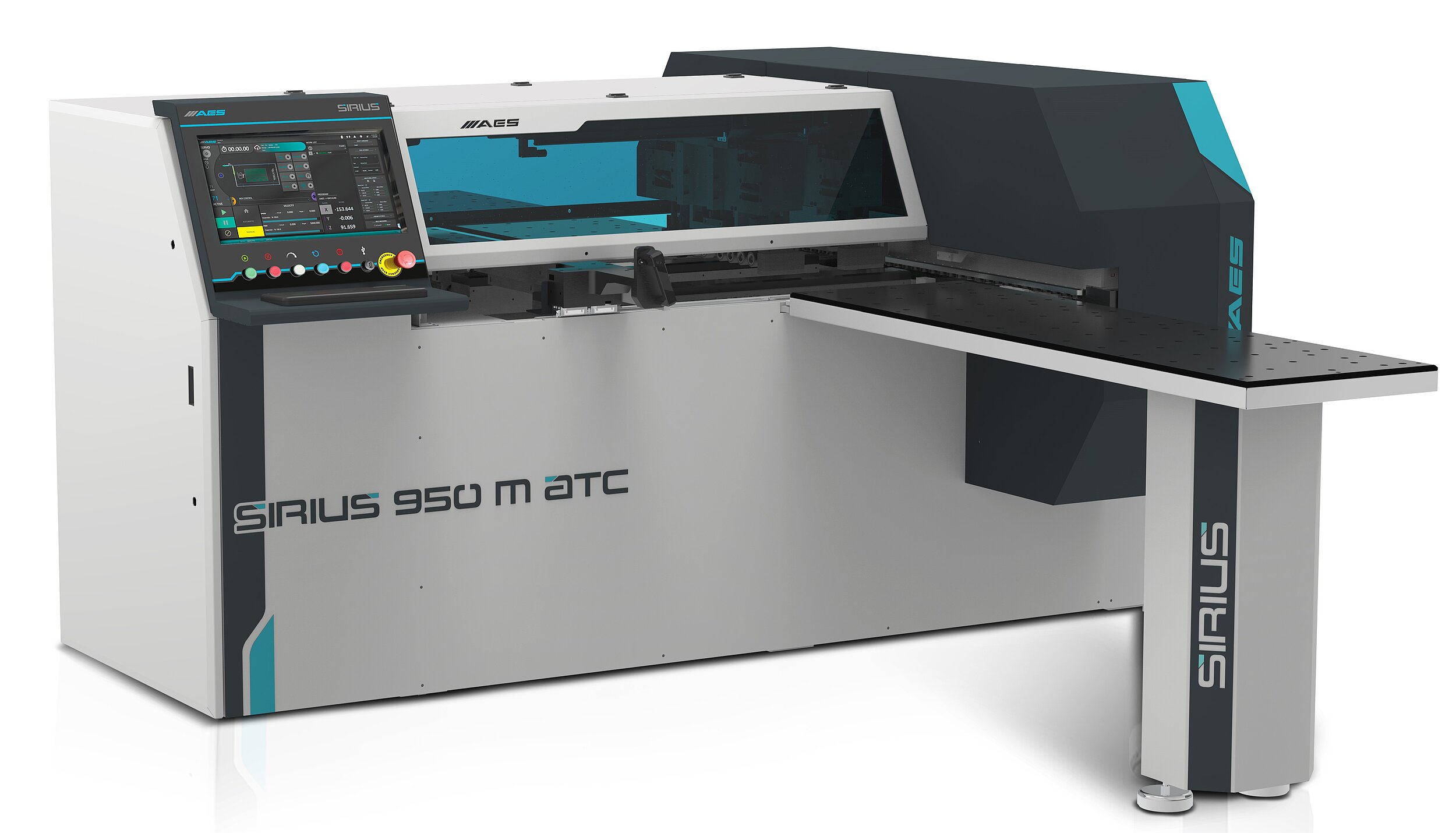

CNC Präzisions-Bearbeitungszentrum mit 6 fach Werkzeugwechsler und 1 Zangensystem für die Formatierung auf 3 Seiten - Bohren, Nuten, Fräsen. Leistungsstarke Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr. Leistungsstarke Technik der Superlative. Die ideale Maschine zu einem Nestingzentrum, das bereits die Komplettformatierung zuvor vorgenommen hat.
X Achsen Abmessung max | unendlich |
Y Arbeitsbereich max | 950 mm |
Z Arbeitsbereich max | 70 mm |
Bohreinheit 17 Werkzeuge | 10 V - 3 x 2 H - 1 Säge |
Elektro-Fräs-Spindel | 5,5 kw ISO 30 |
Werkzeugmagazin | 6 Plätze |
Achsengeschw. X - Y - Z | 70-70-20 m/min |
Software | Pegasus oder NC Hops Direkt |
Gewicht ca. | 1500 kg |

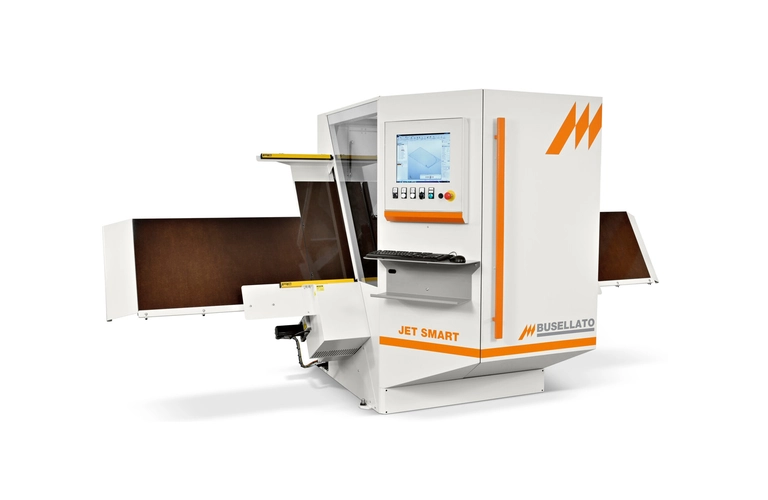

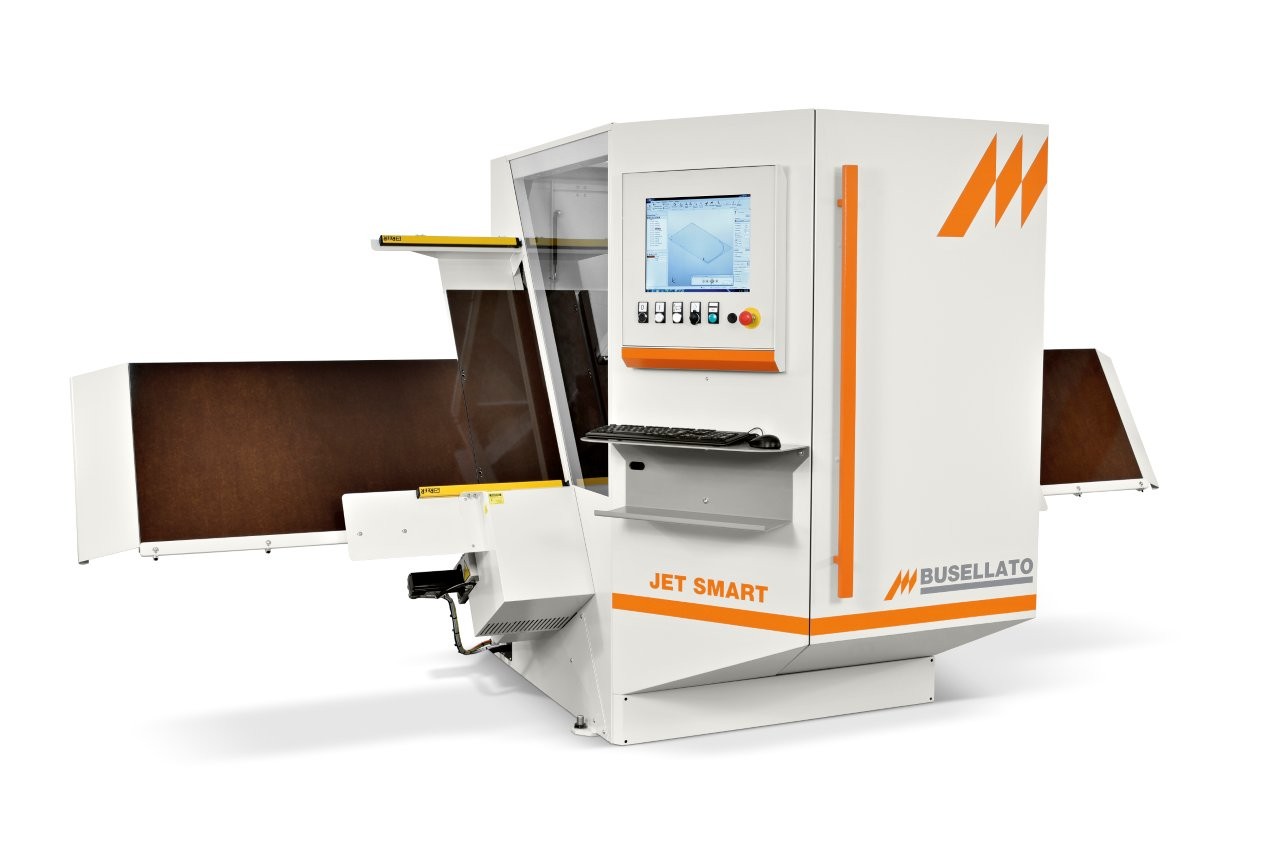

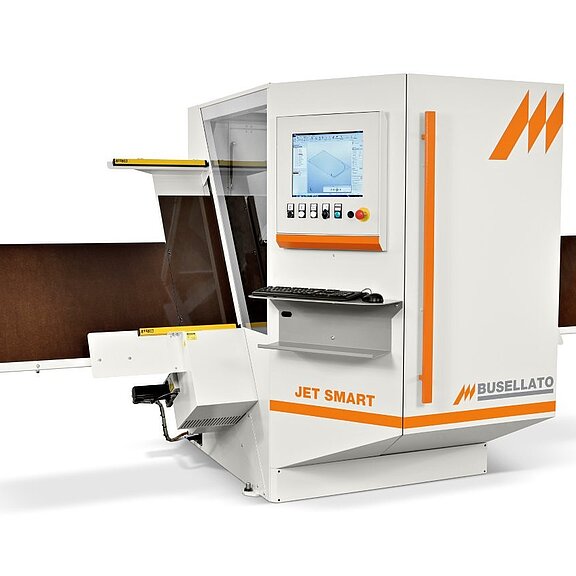

Das Bearbeitungszentrum Jet Smart ist für den Handwerker und kleinere Industriebetriebe geschaffen worden. Die Maschine ist schnell flexiebel und leicht zu bedienen. Dies sind die wichtigsten Eigenschaften die eine hohe Leistungsfähigkeit für das Bohren der Möbelteile ermöglicht.
Max. Werkstückgrösse | 3050x900x60 mm |
Min. Werkstückgrösse | 200x70x10 mm |
Max. Achsengeschwindigkeit in X-Y | 40-40 m/min |
Bohraggregat verfügt: |
|
verticale / horizontale Bohrspindel, Anzahl | 12/6 |
Sägeblatt in X D und Stärke | 125 mm / 6 mm |
Electrofrässpindel (S6) | 5,5 kW (7,5 HP) - 18.000 |

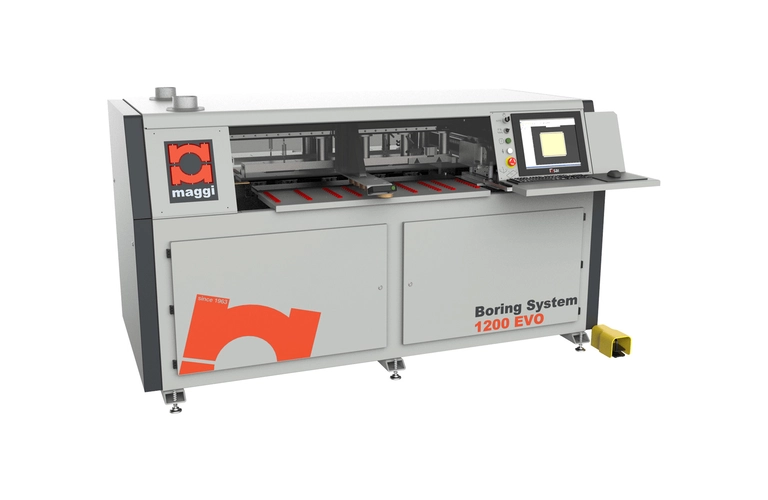

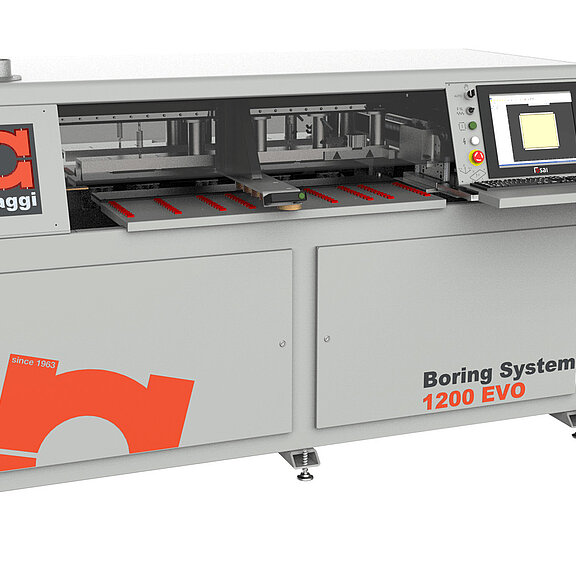

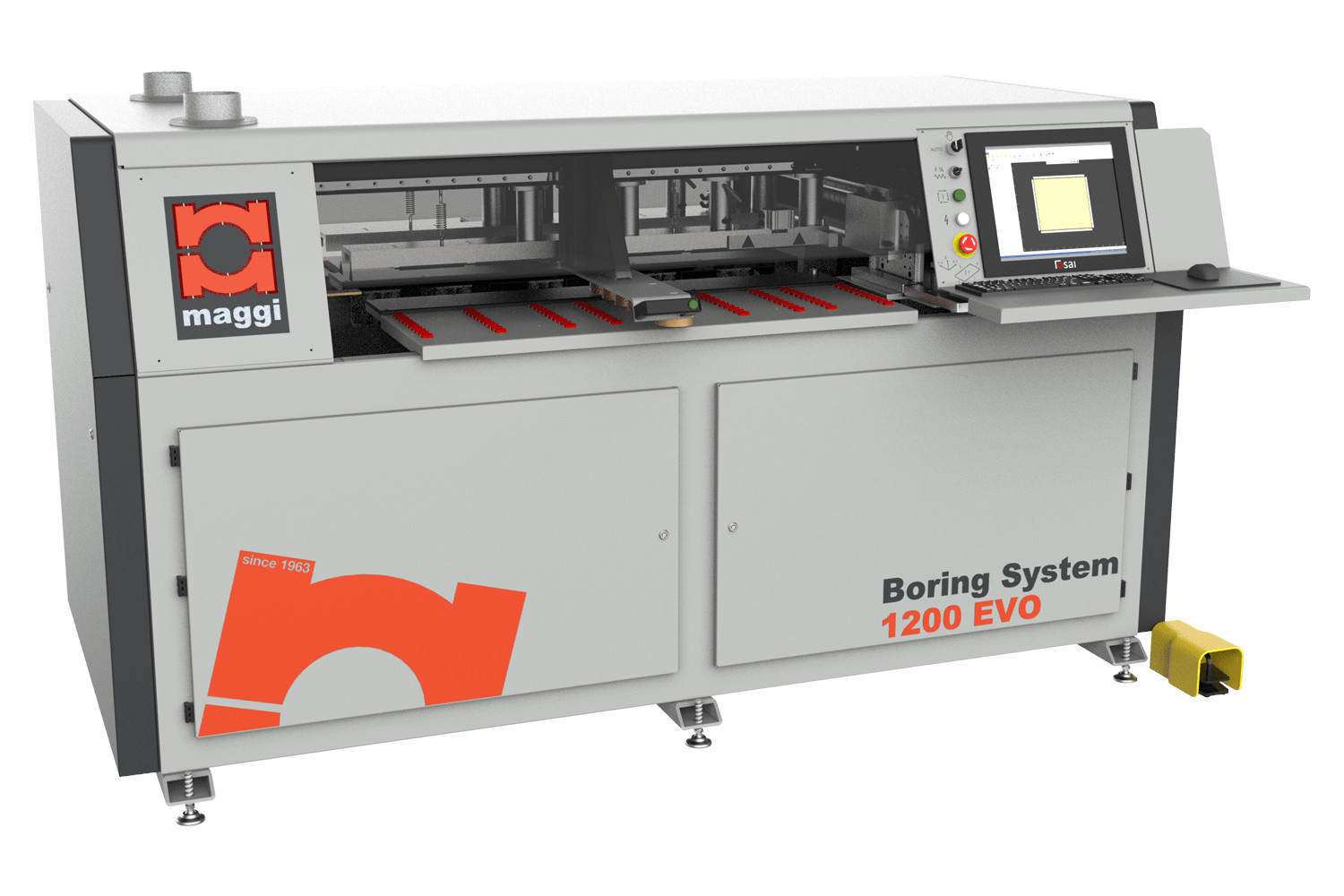

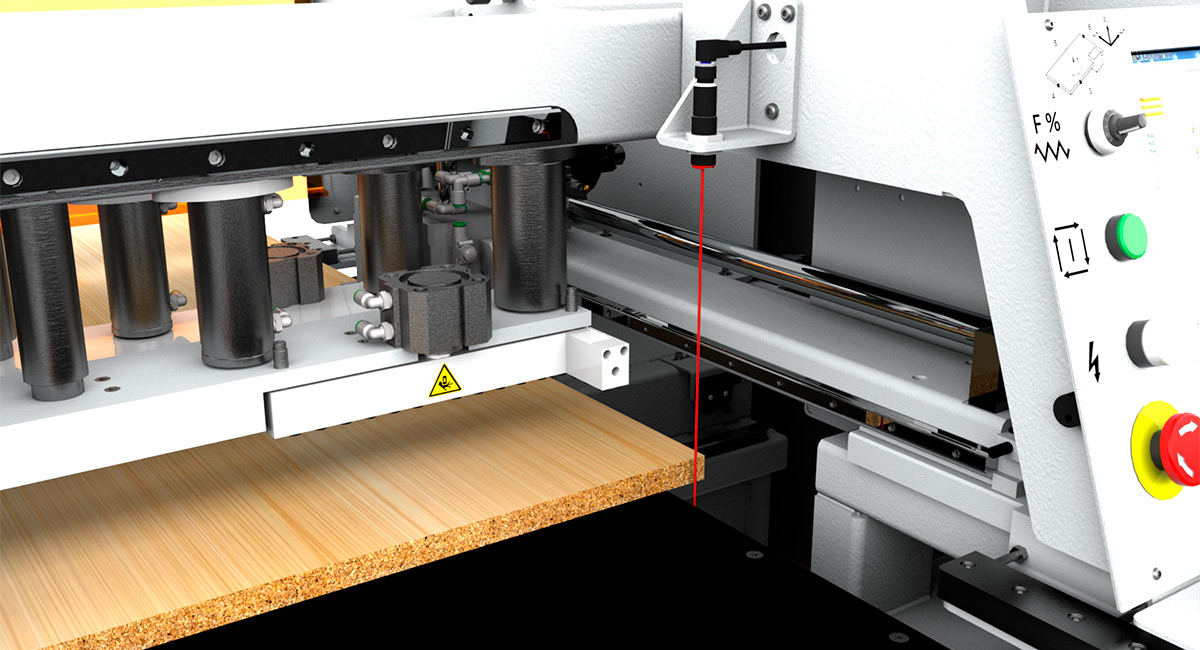

Die Maggi Boring System 1200 EVO ist eine kompakte, hocheffiziente CNC-gesteuerte Dübelbohrmaschine, die für maximale Flexibilität, Präzision und einfache Bedienung in modernen Holzbearbeitungsbetrieben entwickelt wurde. Dank der vollautomatischen Bearbeitung führt sie alle Dübel- und Bohrprozesse in einem einzigen Arbeitsgang aus. Mit einer extrem kompakten Stellfläche von nur 3 m², geringem Energieverbrauch und modernster Industrie-4.0-Anbindung setzt das Boring System 1200 EVO neue Maßstäbe in der Korpus- und Plattenbearbeitung.
Hauptmerkmale & Highlights
Software „Easy Program“ (Industrie 4.0 ready): Intuitive Benutzeroberfläche mit verständlichen Symbolen und übersichtlicher Schritt-für-Schritt-Dateneingabe. Unterstützt die Verarbeitung von Makros, parametrische Programmierung sowie die Erstellung und Verwaltung komplexer Stücklisten.
Einfacher CAD/CAM-Import: Müheloser Import von 3D-Zeichnungen und externen Programmdateien.
Konfigurierbare Maschinenausstattung: Wählen Sie die passende Lösung für Ihren Workflow – horizontale Aufstellung, Durchgangspanel mit Rückführung zum Bediener oder rückwärtige Entladung.
Vollautomatische Bearbeitung: Erledigt alle notwendigen Arbeitsgänge präzise in einem einzigen Durchlauf.
Keine Rüstzeiten (Nulleinstellung): Der Bohrkopf fungiert als echtes Werkzeugmagazin und reduziert Rüst- und Einstellzeiten auf Null.
Kompakt & Sparsam: Benötigt nur ca. 3 m² Aufstellfläche, zeichnet sich durch geringen Strom- und Luftverbrauch aus und ist äußerst wartungsfreundlich.
Fernwartungs-Integration: Integrierte Software zur Ferndiagnose und technischen Unterstützung per Remote-Zugriff.
Sicherheit & Normen: Maschine vollständig nach aktuellen CE-Vorschriften hergestellt.
Hardware & Software
CNC-Steuerung: OSAI OPEN LIGHT CNC-System für Fernprogrammierung und Netzwerkverbindung.
Zeichensoftware: PEGASUS PANEL (Light Version) zur schnellen Bauteilerstellung.
Industrie-PC: Windows 10 IoTE (64-Bit), Intel Celeron J1900 CPU, 4 GB RAM, 128 GB MSATA SSD Programmspeicher.
Monitor & Schnittstellen: Robustes 17"-Industrie-LED-Display (IP65-Frontschutz, 4:3-Format, Auflösung 1280 × 1024), ausgestattet mit USB- und Ethernet-Anschlüssen.
Technische Daten
Technische Daten
| Eigenschaft | Spezifikation |
|---|---|
| Werkstücklänge (X) | Min. 300 mm – Max. Unendlich |
| Werkstückbreite (Y) | Min. 75 mm – Max. 800 / 1000 / 1200 mm (über die gesamte Fläche) |
| Werkstückdicke (Z) | Min. 8 mm – Max. 60 mm |
| Max. Werkstückgewicht | 70 kg |
| Steuerung System | OSAI OPEN LIGHT CNC |
| Betriebssystem | Windows 10 IoTE 64-Bit |
| Display | 17" Industrie-LED Monitor (IP65, 1280x1024) |
| Benötigte Stellfläche | ca. 3 m² |
| Sicherheitsstandard | CE-Konform |

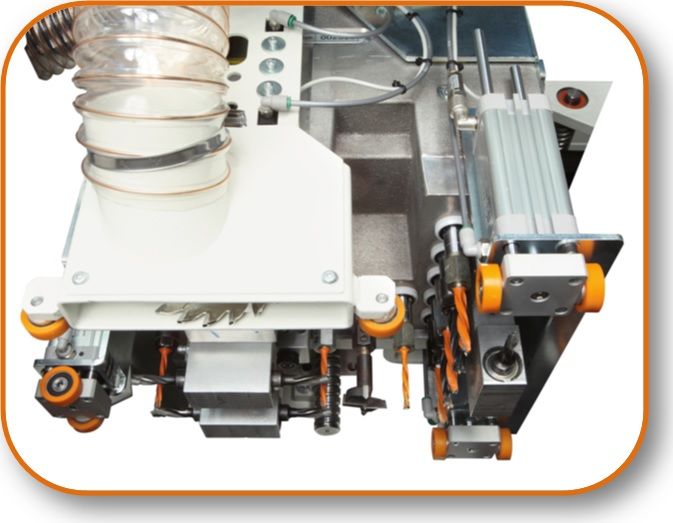

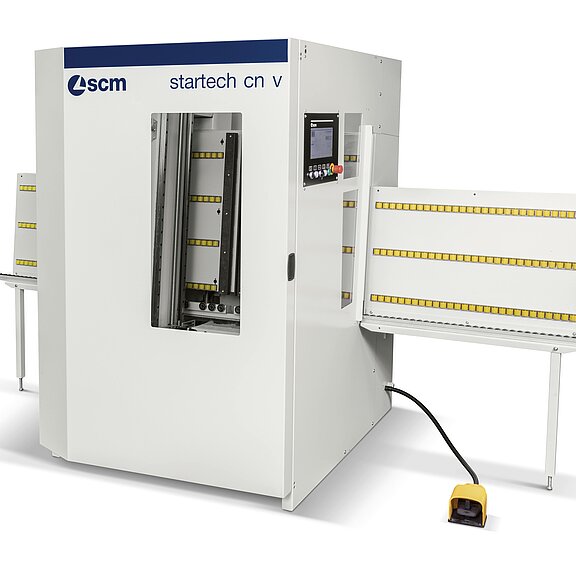

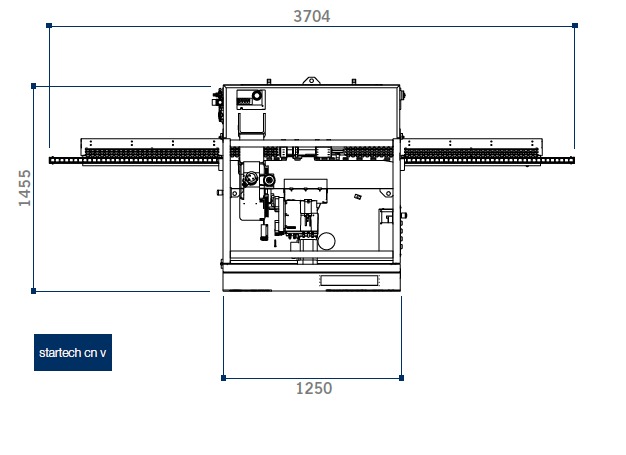

startech cn v ist die neue, universelle Bohr- und Zuschnittmaschine mit numerischer Steuerung, Arbeitstisch mit feststehendem Portal und beweglichem Werkstück, für folgende Bearbeitungen:
Vertikales Bohren an der Plattenoberfläche
Horizontales Bohren an allen vier Seiten
Schnitt mit integriertem Schneidwerkzeug in Richtung „X“
FLEXIBEL: IDEAL FÜR DIE FERTIGUNG NACH MASS

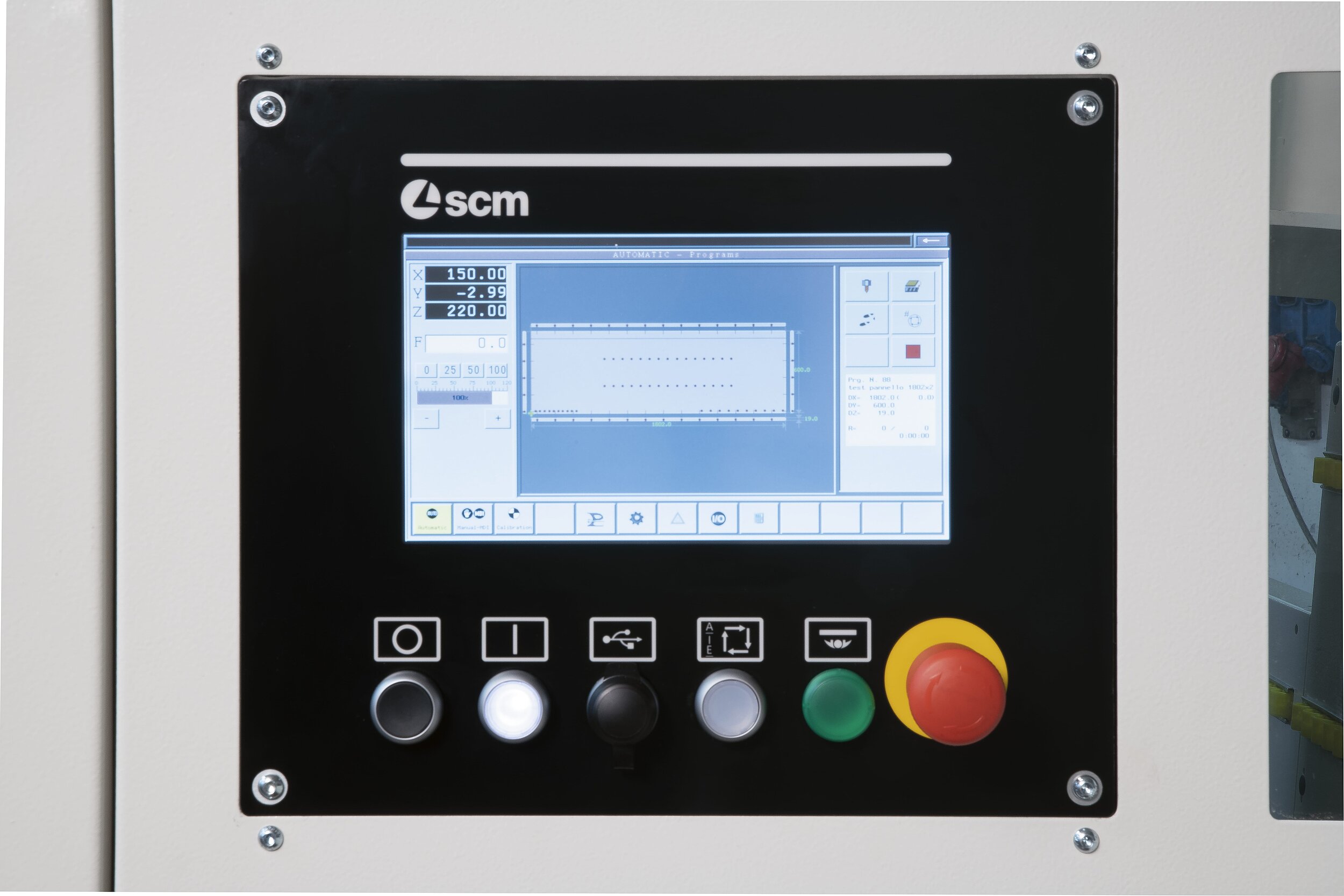

Vollautomatische Maschine mit einfacher und intuitiver Benutzeroberfläche zur schnellen Programmierung.
LEISTUNGSSTARK: TOP-PERFORMANCE
Auf das Mindestmaß reduzierte Zeiten für Umrüsten und Ausführung, Achsengeschwindigkeit bis zu 20 m/min.
KOMPAKT: KLEINE ABMESSUNGEN
Mit ihren Maßen von 5,5 x 2 m benötigt die Maschine nicht viel Platz.
UNVERZICHTBAR: BESONDERS KOSTENGÜNSTIG
Auch Handwerker und kleine Schreinereien können sich diese Maschine mit ihrem unschlagbaren Preis-Leistungs-Verhältnis erlauben.
Achsen | ||
Maximal verarbeitbare Plattengröße X-Y-Z | mm | 3000 x 900 x 50 |
Kleinste verarbeitbare Plattengröße X-Y-Z | mm | 300 x 90 x 10 |
Höchstgeschwindigkeit der X- und Y-Achse | m/min | 20 |

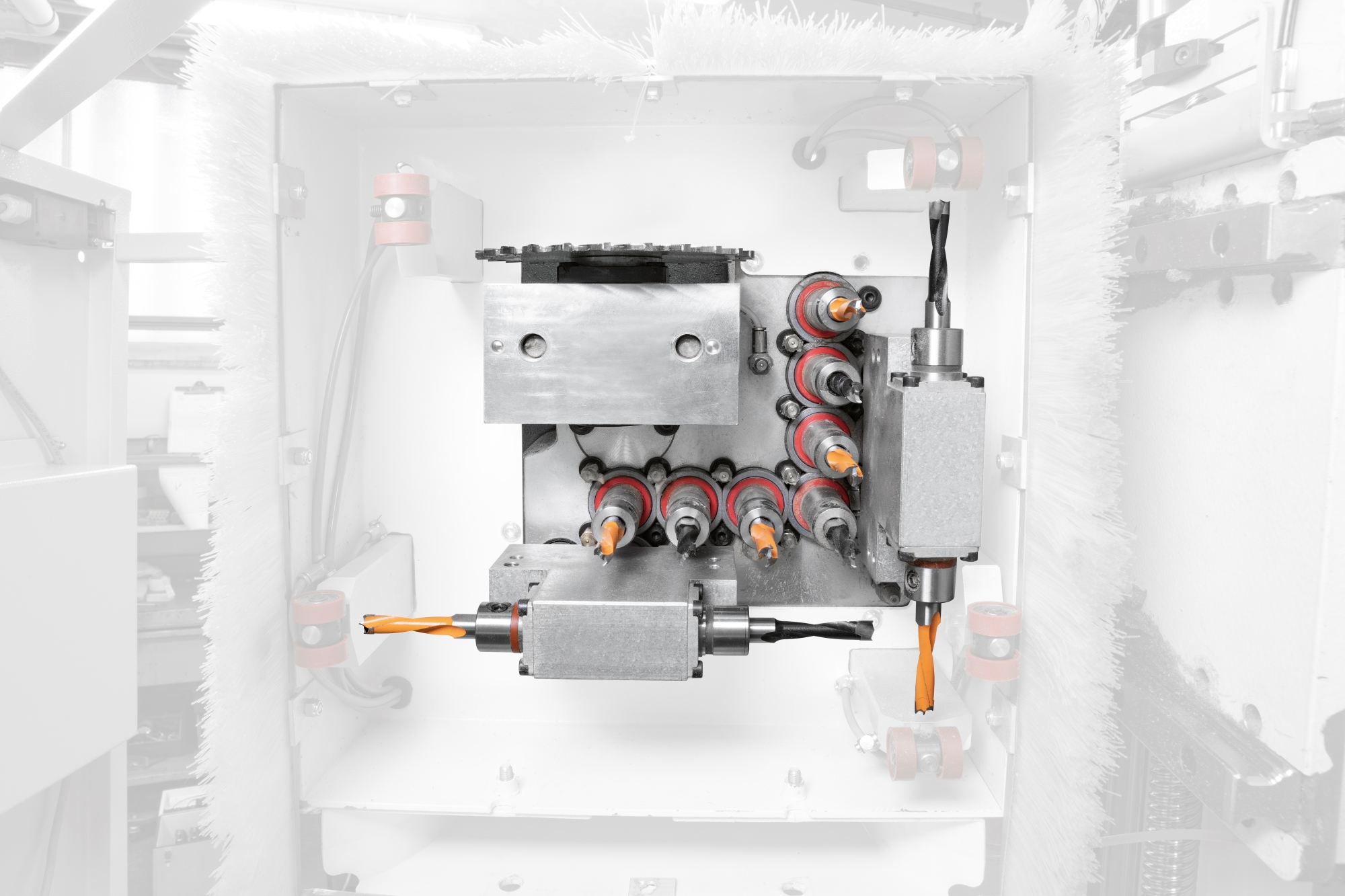

Bohrkopf | ||
Spindeln (Y-Achse) |
| 2 (1+1) |
Spindeln (Z-Achse) |
| 7 (4X-4Y |
Integriertes, feststehendes Sägeblatt, Schnittrichtung |
| X |
Durchmesser des Sägeblatts | mm | 125 |
Stärke des Sägeblatts | mm | 6 |
Motorleistung | kW | 2,2 |
Rotationsgeschwindigkeit der Spindeln | U/min | 4460 |
Rotationsgeschwindigkeit des Sägeblatts | U/min | 5700 |

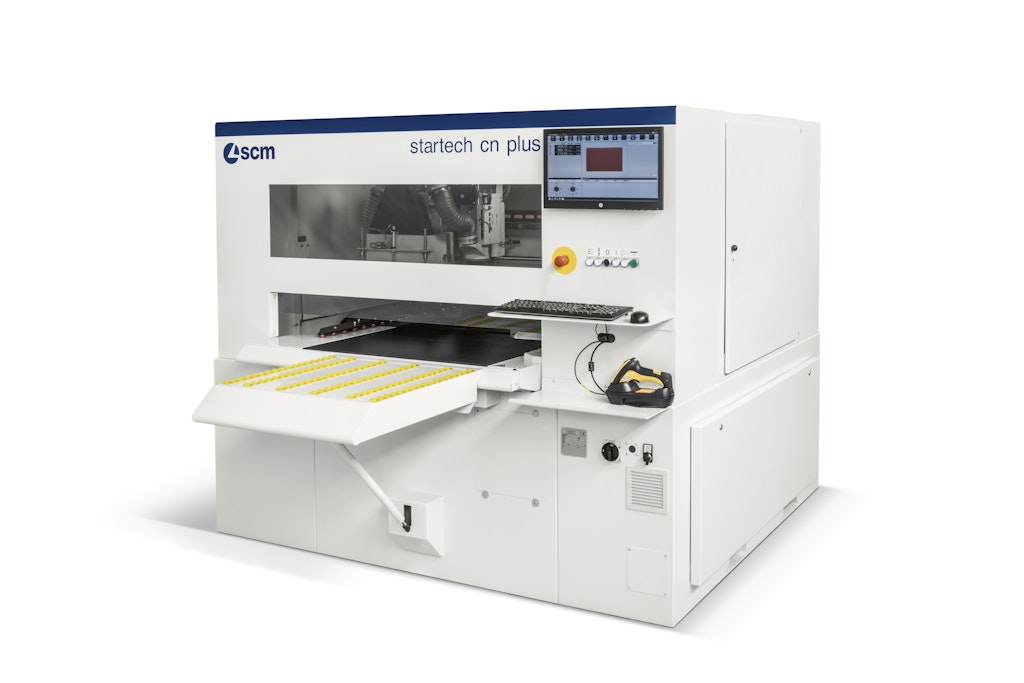

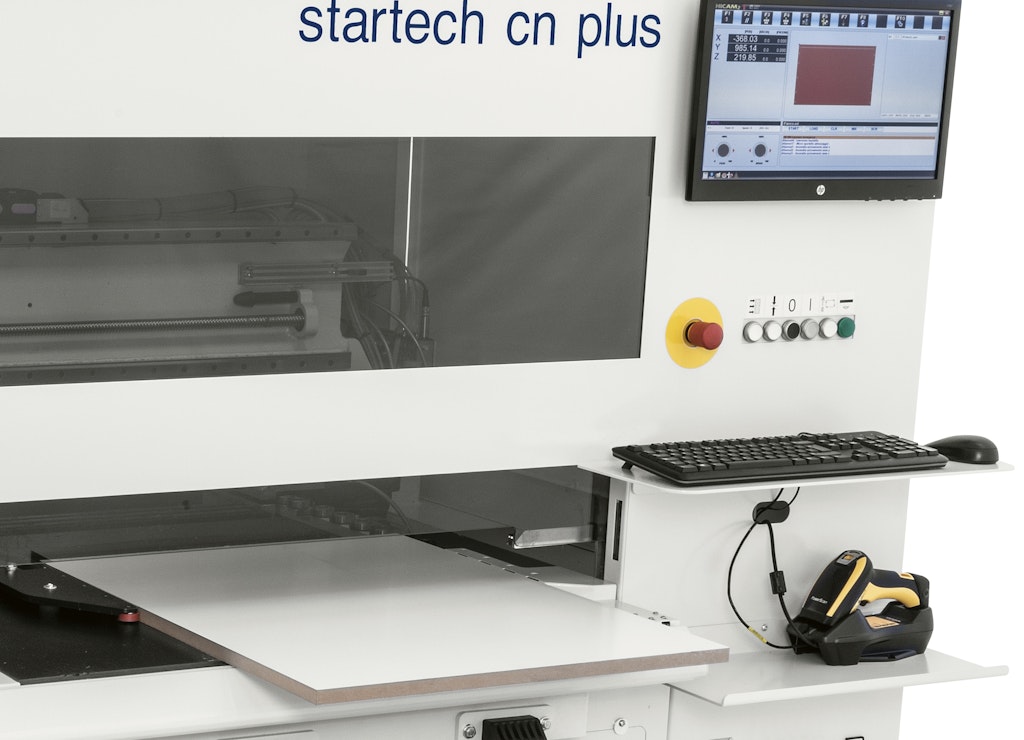

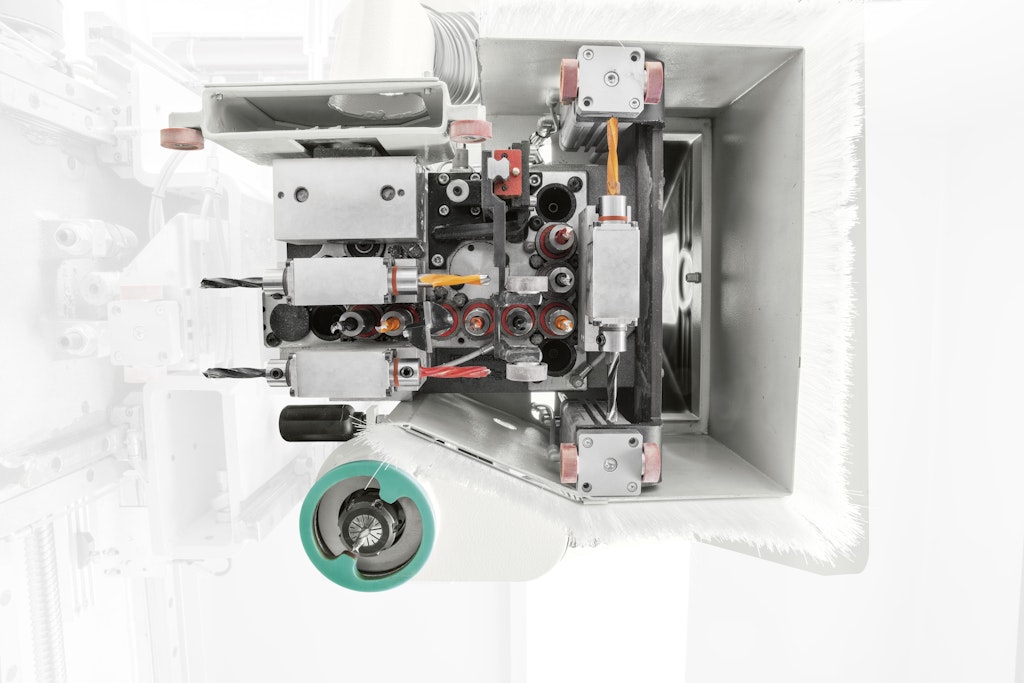

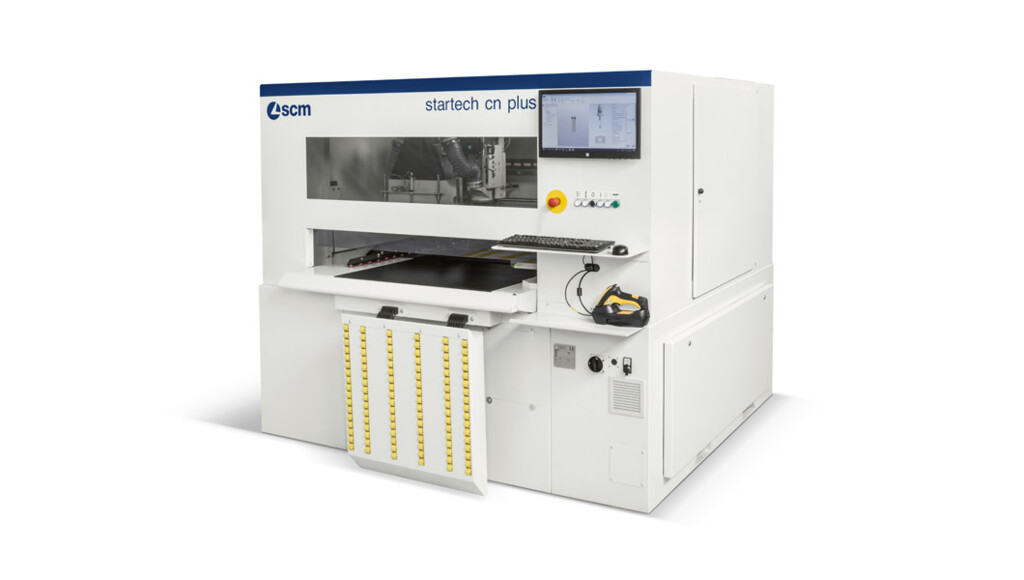

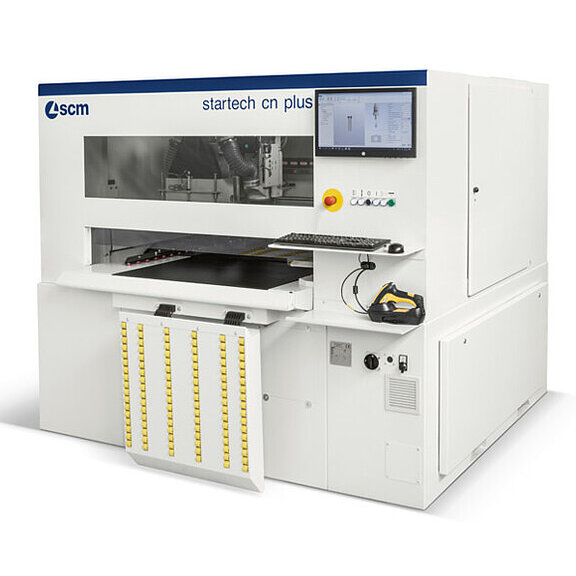

Startech cn plus ist die neue, universelle Bohr-Fräsmaschine mit Zuschnitt und numerischer Steuerung, die sowohl für kleine und mittlere Unternehmen als auch für große holzverarbeitende Betriebe, die Sonderprodukte oder Prototypen herstellen, entwickelt wurde. Die Maschine ist mit 8 unabhängigen vertikalen Spindeln, 6 horizontalen Spindeln und einem Sägeblatt auf X ausgestattet. Zudem ist eine Version mit Fräsaggregat erhältlich.
FLEXIBEL: IDEAL FÜR DIE PRODUKTION NACH MASS
Mit Startech cn plus ist es möglich, fertige Möbelelemente herzustellen, ohne die Bohrer neu positionieren zu müssen. Das Einrichten des Arbeitstisches und der Maschine bei veränderten Plattengrößen erfolgt ganz ohne Mithilfe des Bedieners.
LEISTUNGSSTARK: TOP-PERFORMANCE
Rüst- und Bearbeitungszeiten auf das Mindestmaß reduziert und eine Geschwindigkeit von 40 m/min.
KOMPAKT: EXTREM REDUZIERTE MASCHINENABMESSUNGEN
Bei ihrem Platzbedarf von 5 m2 kann Startech cn plus auch bei beengten Raumverhältnissen aufgestellt werden.
Max./min. verarbeitbare Plattenabmessung X-Y-Z | mm | 3050x900x60 / 200x80x10 |
Höchstgeschwindigkeit X-/Y-/Z-Achse | m/min | 40/40/10 |
Vertikalspindeln | no. | 8 (5X-3Y) |
Horizontalspindeln | no. | 6 (2+2X-2Y) |
Max. Durchmesser/Dicke des Sägeblatts | mm | 125/6 |
Rotationsgeschwindigkeit Spindeln/Sägeblatt | g/min | 4200/5500 |
Rotationsgeschwindigkeit der Elektrospindel | g/min | 18.000 |
Installierte Leistung | KVA | 15,2 (20,7 bei Elektrospindel) |
