Combinate multifunzione

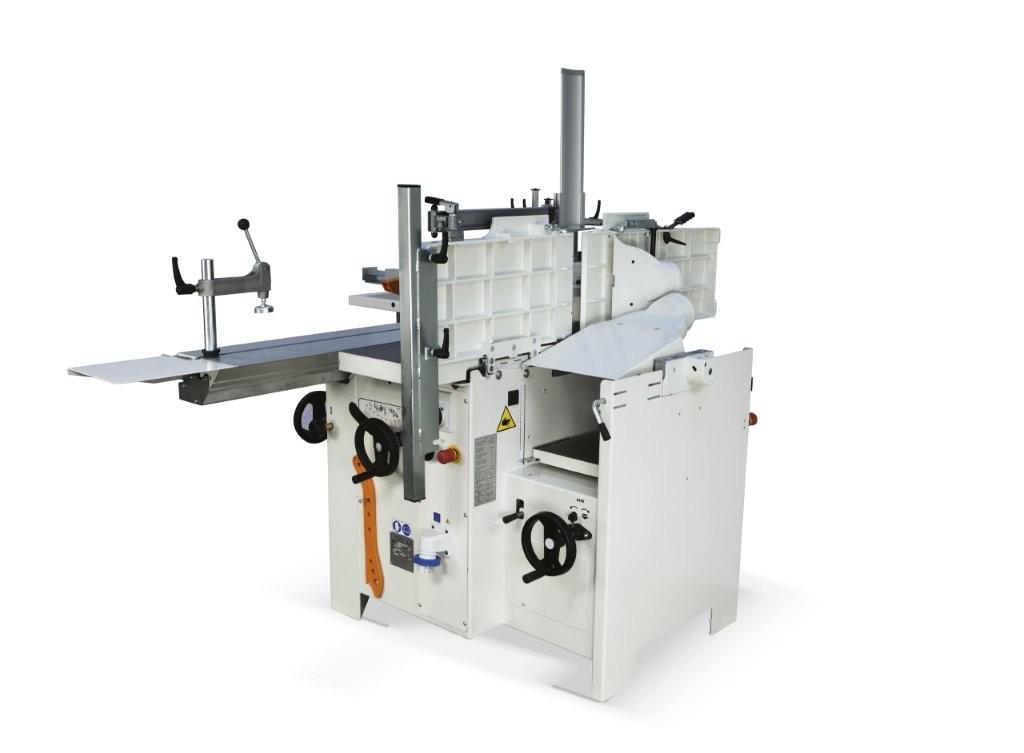

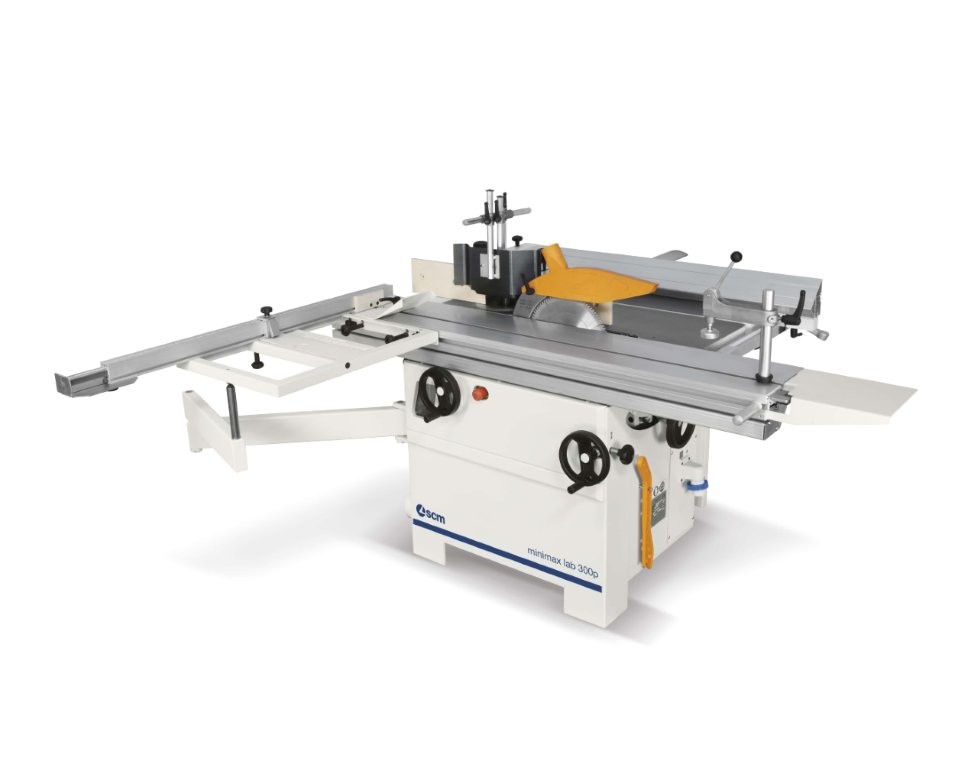

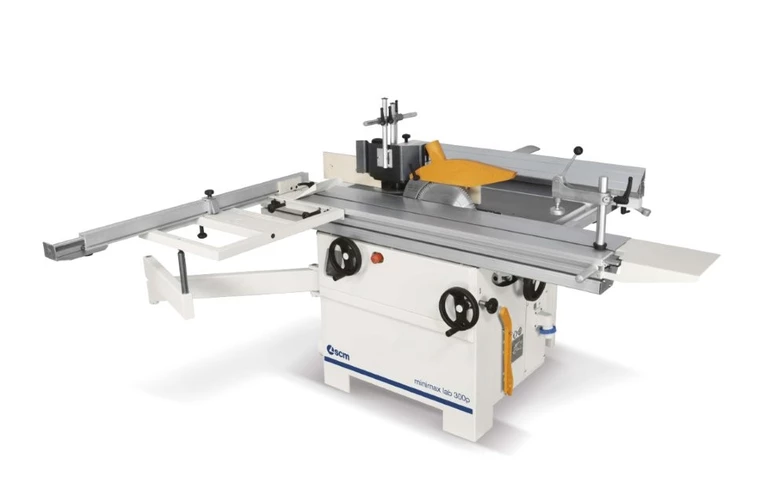

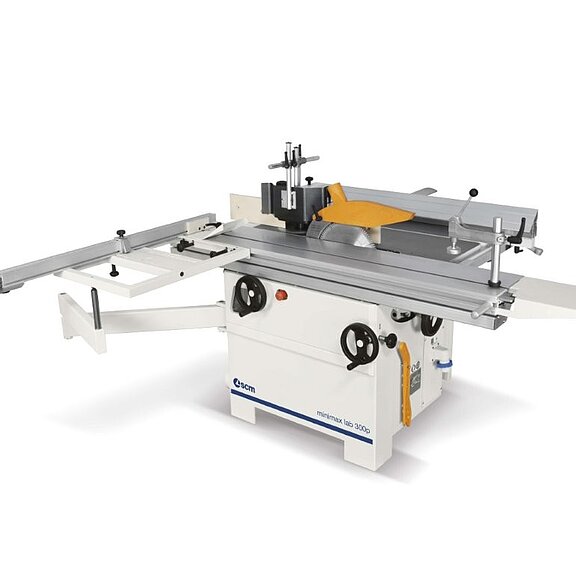

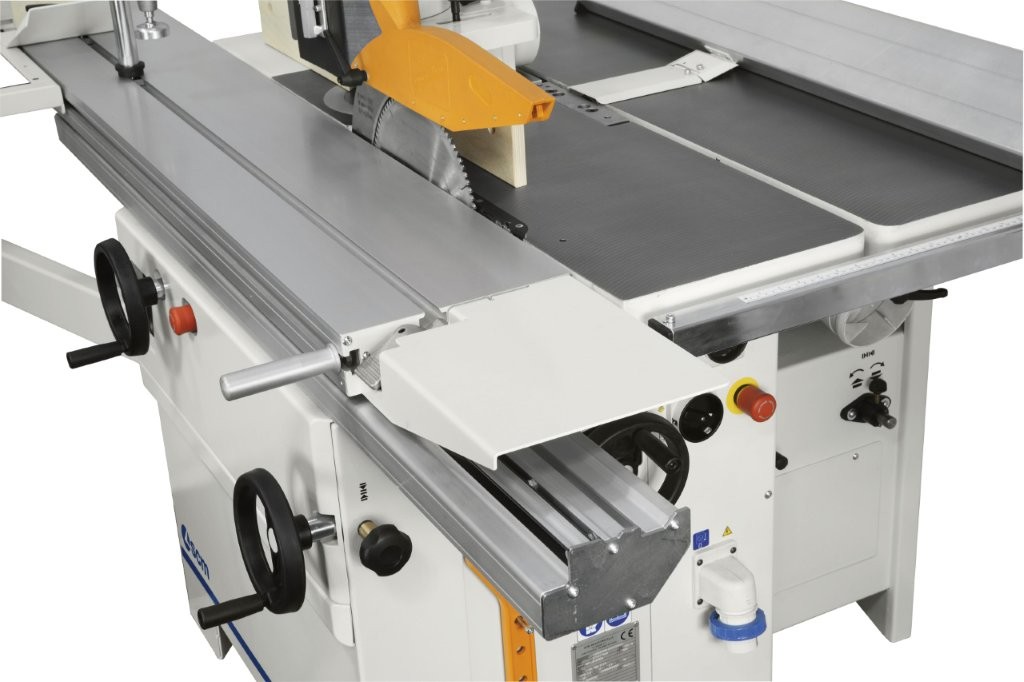

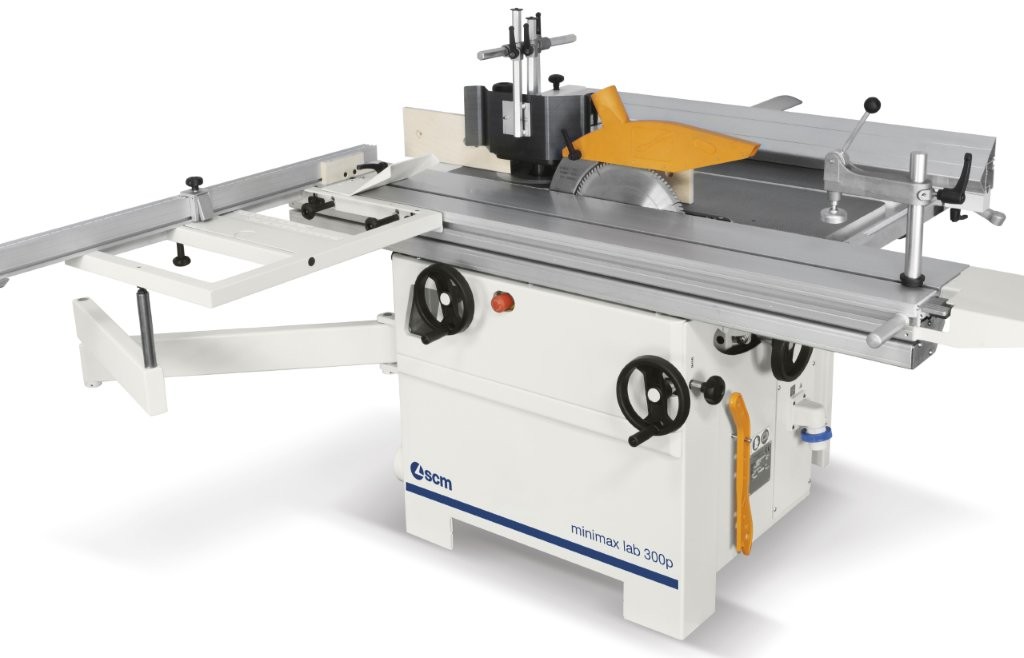

minimax lab 300p
Larghezza utile di lavoro (pialla a spessore) mm 300
Lunghezza totale dei piani a filo mm 1300
Diametro max. lama sega con incisore montato mm 315
Sporgenza max. lama sega dal piano a 90°/45° mm 100/78
Larghezza di taglio alla guida parallela mm 800
Lunghezza utile dell’albero toupie mm 100
Diametro max. dell'utensile a profilare mm 210
Velocità di rotazione albero toupie giri al min 3500/7000/10.000
Potenza motori trifase a partire da kW / Hz 4
Larghezza di piallatura mm 300
Lunghezza del piano della pialla a filo mm 1200
Diametro massimo della lama mm 250
Mandrino della lama mm 30
Sporgenza massima della lama dal piano a 90° mm 75
Sporgenza massima della lama dal piano a 45° mm 60
Larghezza di taglio alla guida parallela (taglio longitudinale) mm 540
Lunghezza massima del mandrino utilizzabile della fresatrice mm 75
Diametro massimo dell'utensile per la profilatura della fresatrice mm 160
Velocità del mandrino della fresatrice giri/min 4000/6500
Disponibile con 3 motori nelle versioni V.230 monofase o V.400 trifase.
combinata multifunzione pialla sega toupie del storico marchio minimax
Larghezza di piallatura mm 260
Lunghezza del piano della pialla a filo mm 1040
Diametro massimo della lama mm 250
Mandrino della lama mm 30
Sporgenza massima della lama dal piano a 90° mm 75
Sporgenza massima della lama dal piano a 45° mm 60
Larghezza di taglio alla guida parallela (taglio longitudinale) mm 500
Lunghezza massima del mandrino utilizzabile della fresatrice mm 75
Diametro massimo dell'utensile per la profilatura della fresatrice mm 160
Velocità del mandrino della fresatrice giri/min 4000/6500
Disponibile con 3 motori nelle versioni V.230 monofase o V.400 trifase.
Pialla multifunzione composta da:
Pialla a filo
Piani di lavoro 400 x 1800 mm
Piani di lavoro della pialla a filo con funzione pettine/antirumore

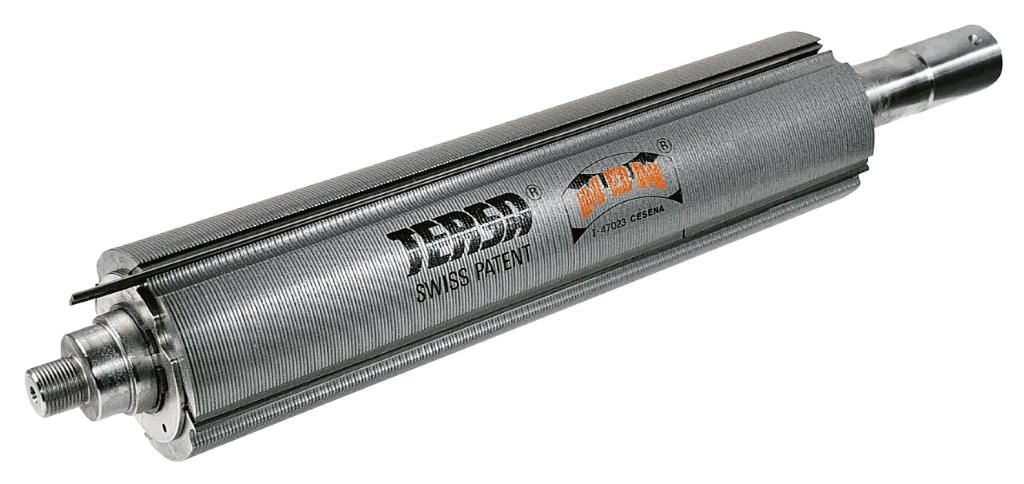

Diametro albero pialla 70 mm
Velocità 5700 giri/min
Numero di lame 3
Dimensioni lame 400 x 25 x 3 mm
Profondità massima di taglio 4 mm
Pialla a spessore
Piano di lavoro 400 x 760 mm
Profondità massima di taglio 5,5 mm
Velocità di avanzamento 7 m/min
Min. e Max. Spessore 4 - 220 mm
Sega circolare

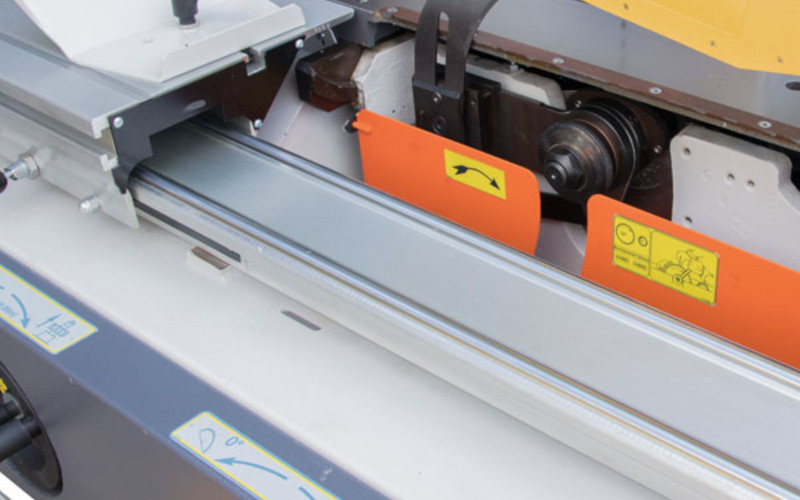

Tavolo scorrevole 2200 x 315 mm
Telaio di supporto su braccio oscillante 800 x 600 mm
Piano di lavoro 326 x 1112 mm
Velocità 4500 giri/min
Lama Ø 300
Foro lama Ø 30
Altezza di taglio a 90° 95 mm
Altezza di taglio a 45° 75 mm

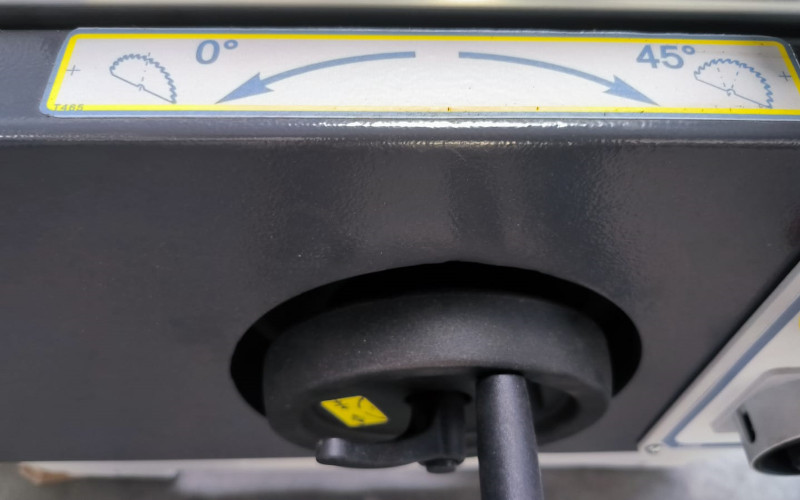

Angolo di rotazione del gruppo sega da 0° a 45°
Max. Taglio parallelo 730 mm
Unità di incisione con lama Ø 90 mm
Foro lama di incisione e velocità di rotazione Ø 22/7000 giri/min

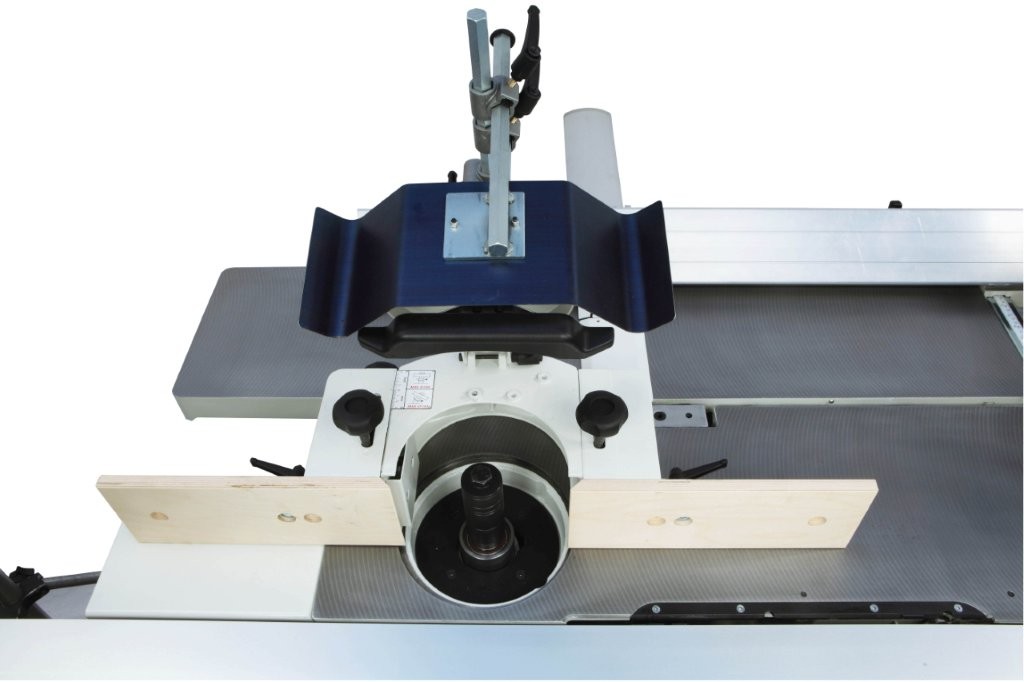

Fresatrice da banco
Piano di lavoro 290 x 1112 mm
Velocità 2000/3100/4400/7000 giri/min
Mandrino di fresatura 30 mm
Lunghezza mandrino di fresatura 105 mm
Corsa mandrino di fresatura 115 mm
Diametro utensile di fresatura 180 mm
Profondità massima scanalatura 65 mm
Potenza motore 3 PH V 400/50 3/4 kW/HP
Peso 680 kg
DISPONIBILE CON COSTO AGGIUNTIVO
Motore monofase 2,2/3 kW/HP
Motori trifase 4/5,5 kW/HP
Carrello scorrevole esteso 2600 mm
Include Hammer prodotto in Austria
Pialla multifunzione composta da:
Pialla a filo
Piani di lavoro 300 x 1500 mm
Piani di lavoro della pialla a filo con funzione pettine/antirumore
Diametro albero pialla 70 mm
Velocità 5700 giri/min
Numero di lame 3
Dimensioni lame 300 x 25 x 3 mm
Profondità massima di taglio 4 mm
Pialla a spessore
Piano di lavoro 30/70 x 660 mm
Profondità massima di taglio 5,5 mm
Velocità di avanzamento 7 m/min
Min. e Max. Spessore 4 - 220 mm
Sega circolare
Tavolo scorrevole 2200 x 315 mm
Telaio di supporto su braccio oscillante 800 x 600 mm
Piano di lavoro 220 x 1000 mm
Velocità 4500 giri/min
Lama Ø 250 (300)
Foro lama Ø 30
Altezza di taglio a 90° 80 mm (105)
Altezza di taglio a 45° 50 mm
Angolo di rotazione del gruppo sega da 0° a 45°
Max. Taglio parallelo 560/700 mm
Unità di taglio con lama Ø 90 mm
Foro lama e giri/min Ø 22/7000
Fresatrice da banco
Piano di lavoro 220×1000 mm
Velocità 2000/3100/4400/7000 giri/min
Mandrino di fresatura 30 mm
Lunghezza mandrino di fresatura 105 mm
Corsa mandrino di fresatura 115 mm
Diametro utensile di fresatura 160 mm
Profondità massima scanalatura mm 55
Potenza motore trifase V 400/50 kW/CV 2,2/3,0
Peso kg 560
DISPONIBILE CON COSTO AGGIUNTIVO
Motore monofase 2,2 kW/CV
Motori trifase 3 kW/CV
PIALLATRICE
Larghezza del piano, mm 410
Lunghezza del piano, mm 1800
Profondità massima di taglio, mm 5
Diametro dell'albero della pialla, mm Ø 100
Lame della pialla, pz. 4 lame per pialla, mm 410 x 30 x 3
Velocità albero 5000 giri/min
Potenza motore, kW 3 (4,0)
Guida, mm 1500 x 155
UNITÀ DI TAGLIO SPESSORE
Dimensioni piano, mm 700 x 406
Capacità di spessore, min/max, mm 4 - 225
Velocità di avanzamento, m/min 8
Profondità massima di taglio, mm 4
UNITÀ DI FRESATURA
Dimensioni piano fresa/sega circolare, mm 1250 x 450
Diametro mandrino, mm ø 30
Lunghezza di lavoro mandrino, mm 125
Regolazione altezza mandrino, mm 160
Diametri massimi utensili, mm:
- per profilatura ø 180
- per tenonatura ø 250
Velocità mandrino, min-1 8000/ 6000/ 3500/ 1400
Aperture del tavolo, mm ø190-ø160-ø105-ø65
Potenza del motore, kW (CV) 2,2 (3,0)
Max. Diametro/altezza dell'apertura del piano portautensili, mm ø180/h=75
Altezza del piano, mm 850
Guide della guida, mm 2 x 350
Bocchetta di aspirazione della polvere, mm
- Sotto il piano di lavoro ø 120
- Sotto la protezione ø 120
UNITÀ DI SEGA CIRCOLARE
Dimensioni del piano scorrevole, mm 2000 x 285
Diametro della lama - max/min, mm ø 315/ ø 250
Albero della sega, mm ø 30

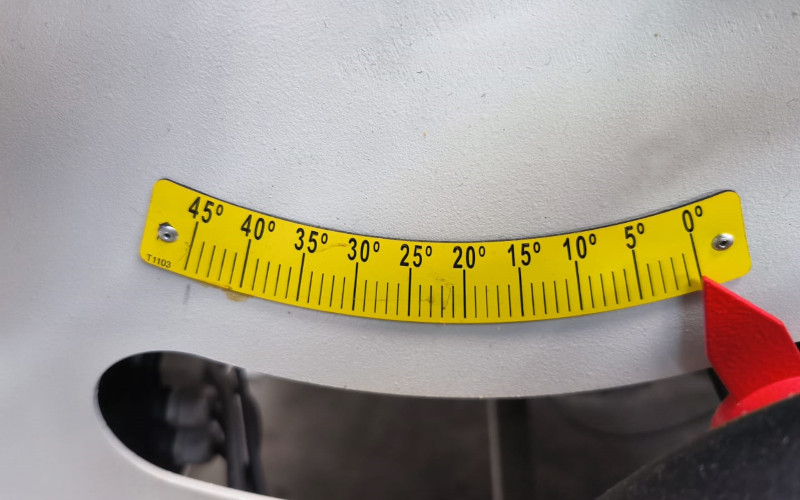

Regolazione dell'inclinazione 90° - 45°
Altezza massima di taglio, 90°/45°, mm 102/75
- Con lama Ø 315 mm
Velocità della lama principale, min-1 4000
Potenza del motore, kW (CV) 2,2 (3,0)
Bocchetta di aspirazione della polvere, mm ø 120
Altezza massima di taglio, 90°/45°, mm 102/75
- Con lama Ø 315 mm
Velocità della lama principale, min-1 4000
Potenza del motore, kW (CV) 2,2 (3,0)
Bocchetta di aspirazione della polvere, mm ø 120
Altezza massima di taglio Larghezza di taglio con guida parallela, mm 630
Lunghezza di rifilatura (con unità di incisione), mm
Dimensioni, 220 x 150 x 90 mm
Ingombro, m 3,85 x 4,5
Peso lordo, circa, kg 1150
PIALLATRICE
Larghezza del piano, mm 320
Lunghezza del piano, mm 1500
Profondità massima di taglio, mm 5
Diametro dell'albero della pialla, mm Ø 100
Lame della pialla, pz. 3 lame per pialla, mm 320 x 30 x 3
Velocità albero 5000 giri/min
Potenza motore, kW 2,2 (3,0)
Guida, mm 1500 x 155
UNITÀ DI SPESSORE
Dimensioni piano, mm 600 x 316
Capacità di spessore, min/max, mm 4 - 230
Velocità di avanzamento, m/min 7
Profondità massima di taglio, mm 3
UNITÀ DI FRESATURA
Dimensioni piano fresa/sega circolare, mm 1250 x 450
Diametro mandrino, mm ø 30
Lunghezza di lavoro mandrino, mm 125
Regolazione altezza mandrino, mm 160
Diametri massimi utensili, mm:
- per profilatura ø 180
- per tenonatura ø 250
Velocità mandrino, min-1 8000/ 6000/ 3500/ 1400
Aperture del tavolo, mm ø190-ø160-ø105-ø65
Potenza del motore, kW (CV) 2,2 (3,0)
Max. Diametro/altezza dell'utensile di apertura del piano, mm ø180/h=75
Altezza del piano, mm 850
Guide della guida, mm 2 x 350
Bocchetta di aspirazione della polvere, mm
- Sotto il piano di lavoro ø 120
- Sotto la protezione ø 120
UNITÀ DI SEGA CIRCOLARE
Dimensioni del piano scorrevole, mm 2000 x 285
Diametro della lama - Max./min., mm ø 315/ ø 250
Albero della sega, mm ø 30
Regolazione dell'inclinazione 90° - 45°
Altezza massima di taglio, 90°/45°, mm 102/75
- Con lama Ø 315 mm
Velocità della lama principale, min-1 4000
Potenza del motore, kW (CV) 2,2 (3,0)
Bocchetta di aspirazione della polvere, mm ø 120
Larghezza massima di taglio con guida parallela, mm 630
Lunghezza di rifilatura (con lama di pretaglio), mm
Dimensioni, 170 x 220 x 90 mm
Ingombro, m 3,85 x 4,5
Peso lordo, circa, kg 950
sega circolare:
- carro da 2800 mm
- max. diametro lama 315 mm
- Motore lama 4,0 kW
- giri lama 4000 U/min.
- altezza di taglio 90°/45 ° 103 / 72 mm
- max. larghezza di tagli tra lama e guida 1400 mm
- altezza di lavoro da pavimento 860 mm
- piano di lavoro 1450 x 650 mm
- piano aggiunto 800 x 880 mm
- prolunga piano 400 x 450 mm
- carro scorrevole 2800 x 350 mm
- piano aggiunto 640 x 1200 mm
- squadro 1900 mm telescopico fino 3500 mm
toupie:
- diametro albero 30 mm
- potenza motore 5,5 kW
- giri albero toupiel 3000/4000/5000/6000/8000/10000 U/min.
- corsa gruppo toupie 175 mm
- inclinazione albero toupie 90° bis 45°
- max. capienza gruppo frese 125 mm
- apertura piano D 270 mm
- max. diametro utensili sotto piano 260 mm
- max. diametro sorpa il piano 260 mm
- placche per guida toupie in allumino tipo integrale 350 x 155 mm
- cappa aspirazione 3 x 120 mm
- tensione 400 V, 50 Hz
- peso 900 kg
incluso:
- quadro commandi centralizzato sul lato anteriore
- guida a dx della lama con regolazione micrometrica
- placche per guida toupie del tipo integrale
- scarpa conica per refilare

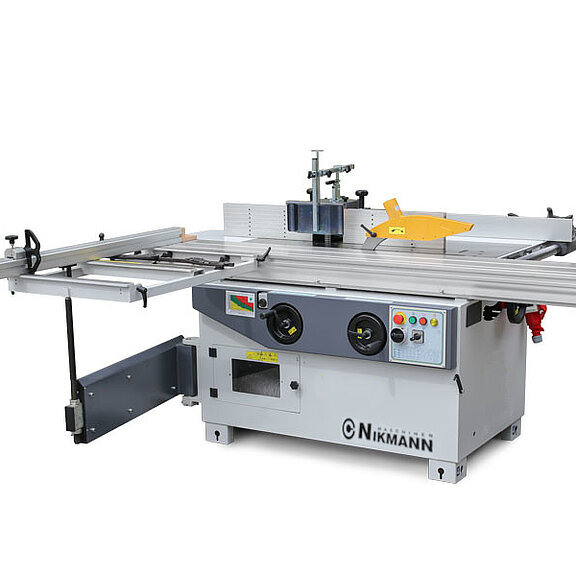

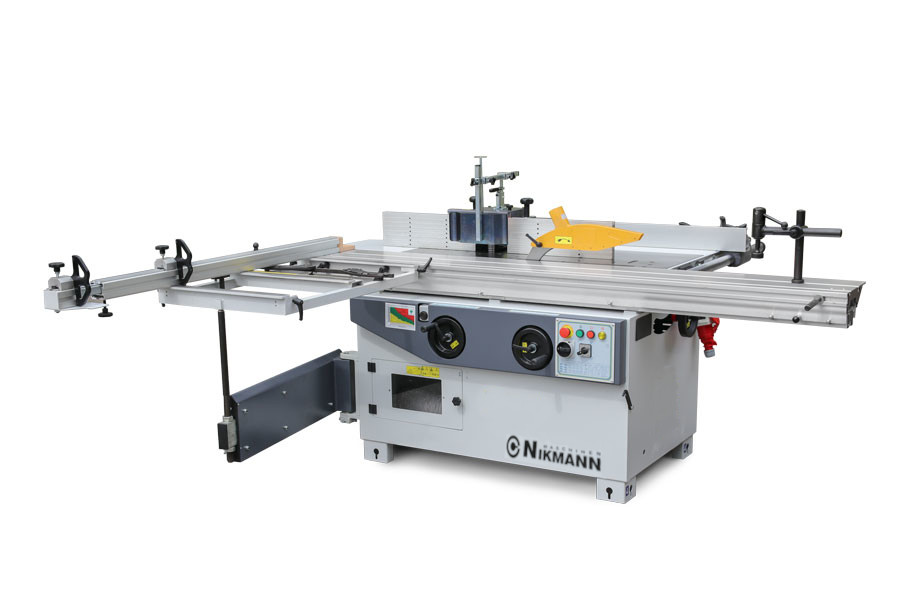

PRESTAZIONI STANDARD SF 3
SEGA CIRCOLARE
Diametro lama - max. / min. Ø 315 / Ø 250
Diametro mandrino, mm Ø 30
Lunghezza massima di taglio con unità di pretaglio, mm 1200
Larghezza massima di taglio con guida parallela, mm 850
Altezza massima di taglio 90°/45°, mm
- Con lama Ø 315 mm 102 / 72
- Con lama Ø 250 mm 70 / 49
Potenza motore, kW (CV) 2,2 (3,0)
Velocità mandrino, min⁻¹ 4000
Diametro bocchetta di aspirazione polvere, mm Ø 120
FORMATRICE MANDRINI
Diametro mandrino, mm Ø 30
Corsa verticale mandrino, mm 160
Altezza di lavoro mandrino, mm 125
Max. Diametro utensile, mm:
per la lavorazione di profili Ø 180
per la lavorazione di tenoni Ø 320
Diametro delle aperture nel piano di lavoro Ø 190
Diametro massimo/profondità massima dell'utensile sotto la superficie del piano di lavoro, mm Ø 180 / 75
Velocità del mandrino, min⁻¹ 8000 / 6000 / 3500 / 1500
Potenza motore, kW (CV) 2,2 (3,0)
Diametro dell'attacco di aspirazione polveri, mm
sotto il piano di lavoro; D 120
sul dispositivo di sicurezza D 120
protezione mandrino con guide, L, mm 350
DATI TECNICI GENERALI
Dimensioni del piano di lavoro, mm 1250 x 450
Dimensioni del piano scorrevole, mm 2300 x 285
Peso, kg 580
