Squadratrice
La Fimal P3200 SX è una squadratrice professionale ad alte prestazioni, progettata per garantire la massima precisione e affidabilità nella lavorazione del legno e dei suoi derivati.
Caratterizzata da un telaio robusto e da un carro scorrevole in alluminio anodizzato su guide in acciaio di elevata accuratezza, la P3200 SX permette di gestire agevolmente pannelli di grandi dimensioni assicurando scorrimenti fluidi e senza flessioni. La versione SX integra controlli motorizzati avanzati gestibili direttamente dal pannello comandi frontale, ottimizzando i tempi di messa a punto e riducendo al minimo i tempi morti di regolazione.
| Caratteristica / Parametro Tecnico | Specifica |
|---|---|
| Produttore | FIMAL (Italia) |
| Modello | Serie P3200 SX |
| Dimensioni del piano fisso | 1150 x 680 mm |
| Altezza del piano da terra | 870 mm |
| Dimensioni del carro scorrevole | 3200 x 400 mm opt. 3800 x 400 mm |
| Corsa utile del carro | 3500 mm opt 4100 x 400 mm |
| Larghezza di taglio su guida parallela | 1300 mm |
| Diametro max. lama sega / foro | Ø 500 mm / Ø 30 mm |
| Inclinazione gruppo lama | 0° – 45° |
| Altezza max. di taglio a 90° | 157 – 177 mm (in base al modello/versione) |
| Altezza max. di taglio a 45° | 111 – 133 mm (in base al modello/versione) |
| Velocità rotazione albero sega | 3000 / 3600 / 4200 g/min |
| Potenza motore principale (lama) | 7.5 kW (10 HP) |
| Diametro lama incisore / foro | Ø 125 mm / Ø 20 mm |
| Velocità albero incisore | 7600 g/min |
| Potenza motore incisore | 0,55 kW (0,75 HP) |
| Diametro bocche aspirazione (inferiore / superiore) | Ø 120 mm / Ø 100 mm |
| Livello di rumorosità (ISO 7960) | 81,2 – 83,9 dB(A) |
| Peso netto approssimativo | ca. 1.100 – 1.250 kg |
Dotazione di Serie (Versione SX)
* Regolazione motorizzata a 3 assi (altezza e inclinazione lama) e guida sega a destra della lama con display digitali.
* Gruppo incisore a regolazione elettrica orizzontale e verticale.
* Telaio di squadratura rigido con braccio telescopico di supporto.

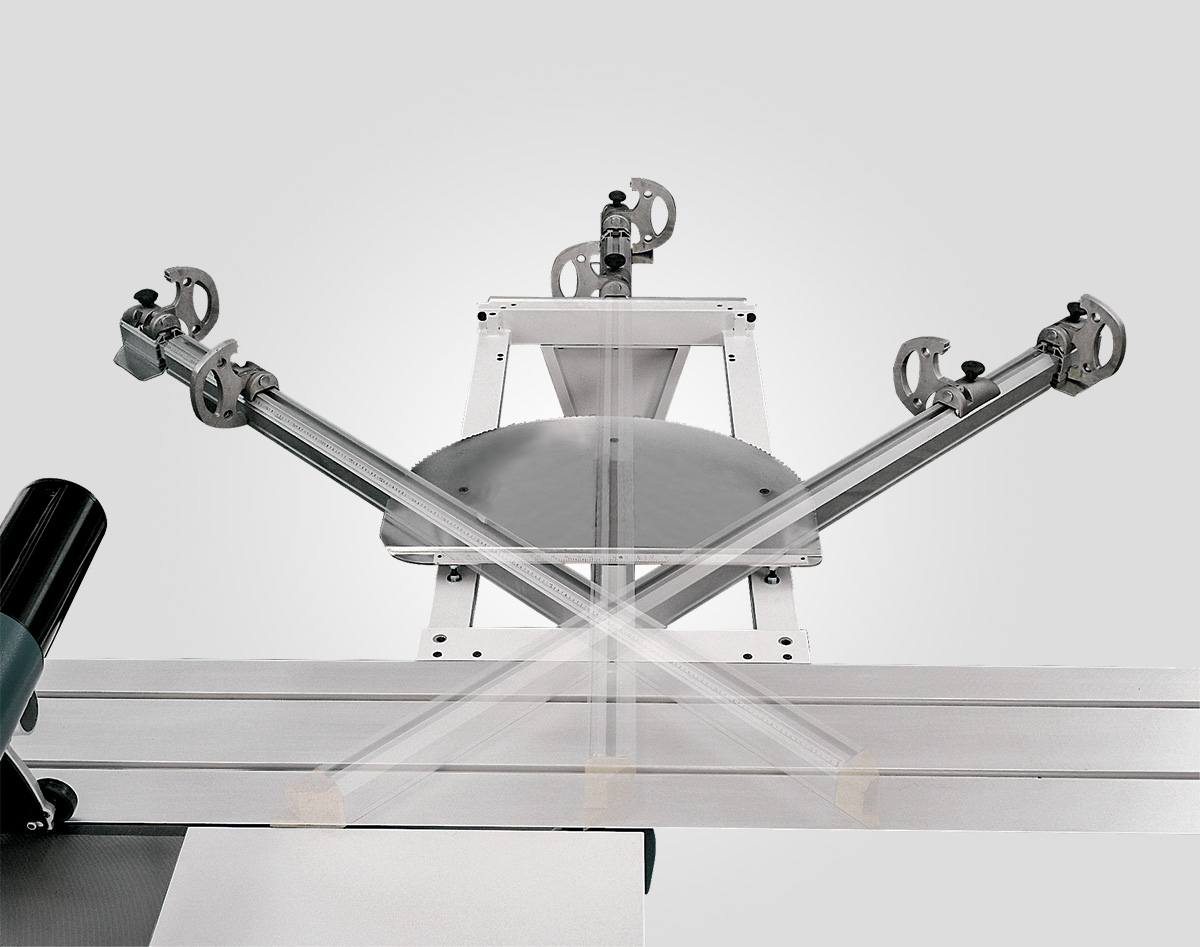

* Guida per tagli orientabili da +45° a -45° con battute e compensazione della lunghezza ad angoli fissi.
* Guida parallela con bloccaggio rapido micrometrico.
* Cappa di protezione sospesa tipo "CE" estraibile.
* Avviamento stella-triangolo del motore principale.
Opzioni e Accessori Erogabili su Richiesta
* Carro scorrevole maggiorato con lunghezza 3800 mm
* Estensione larghezza di taglio su guida parallela fino a 1500 mm.
* Prolunga piano in uscita e/o laterale aggiuntiva.
*Sistemi di Controllo e Posizionamento:
*Guida parallela motorizzata e programmabile da controllo elettronico.

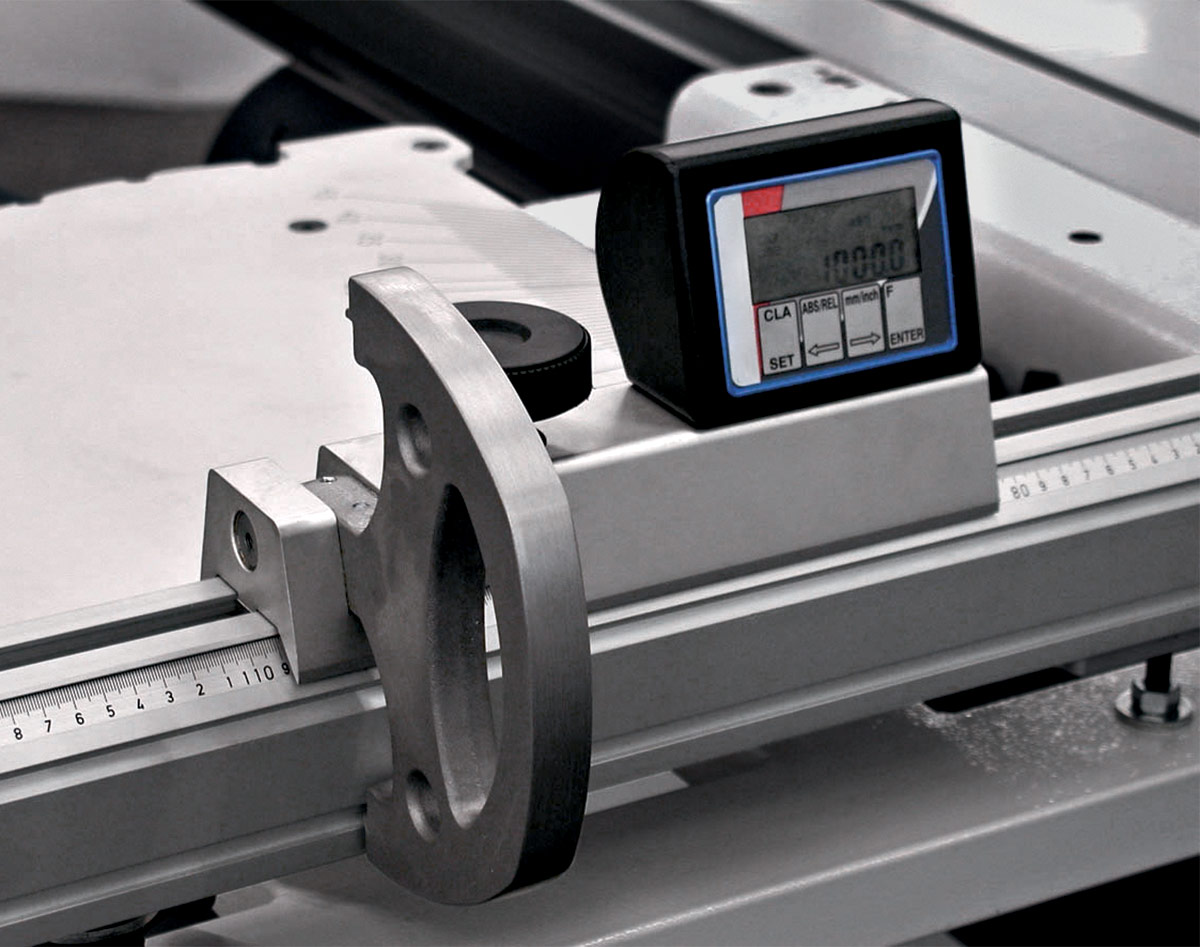

*Lettori digitali elettronici sulle battute del telaio di squadratura.
*Quadro comandi pensile orientabile all'altezza degli occhi.
*Pulsanti di avvio/arresto integrati nella testa del carro scorrevole.
*Dispositivi di Taglio e Sicurezza:
* Laser per l'allineamento e la tracciatura della linea di taglio.
* Pressore pneumatico a tutta lunghezza (3000 mm o 3600 mm) per piallacci e fogli sottili.
* Gruppo incisore Post-Forming con lama Ø 230 mm (motore 0,75 kW).
* Dispositivo per tagli paralleli sul carro.
* Inverter per la regolazione continua della velocità della lama principale.
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La Fimal P450Nx è una squadratrice professionale ad alta precisione progettata per falegnamerie ed industrie del legno che cercano robustezza, affidabilità e versatilità nelle lavorazioni di pannelli e legno massello. Caratterizzata da una struttura solida e rigida che azzera le vibrazioni, integra un carro scorrevole in alluminio anodizzato su guide in acciaio ad alta resistenza, garantendo una scorrevolezza fluida e un'allineamento perfetto anche con carichi pesanti. Il modello Nx si distingue per la gestione elettronica avanzata dei movimenti, con un quadro comandi pensile ed ergonomico che permette di regolare facilmente l'altezza e l'inclinazione della lama principale, garantendo tagli puliti e precisi al millimetro.
Dati Tecnici Principali
| Caratteristica | Specifiche Tecniche |
|---|---|
| Diametro max. lama principale | 450 mm (con incisore montato) |
| Altezza max. di taglio a 90° | 155 mm (con lama ø 450 mm) |
| Altezza max. di taglio a 45° | 110 mm |
| Inclinazione lama | 0° - 45° (elettrica motorizzata) |
| Dimensioni carro scorrevole | 3200 mm (disponibili varianti 2200 / 3800 mm) |
| Larghezza di taglio su guida parallela | 1300 mm (opzionale 1500 mm) |
| Potenza motore principale | 5.5 kW / 7.5 HP (opzionale 7.5 kW / 10 HP) |
| Velocità di rotazione lama | 3000 / 4000 / 5000 giri/min |
| Diametro gruppo incisore | 120 mm |
| Potenza motore incisore | 0.75 kW / 1 HP |
| Velocità rotazione incisore | 8000 giri/min |
| Diametro bocchette di aspirazione | 120 mm (basamento) + 80 mm (protezione sospesa) |
| Peso approssimativo | 1050 - 1200 kg (in base alle configurazioni) |
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La FIMAL P45 è una squadratrice di alta precisione progettata per soddisfare le esigenze di falegnamerie artigianali e industrie del mobile. Contraddistinta dalla rinomata qualità costruttiva del marchio FIMAL, la P45 combina una struttura portante in acciaio ad elevata rigidità torsionale con una meccanica di precisione, garantendo assenza di vibrazioni, stabilità e la massima qualità di taglio sia su legno massello sia su pannelli (MDF, truciolare, nobilitato, piallaccio).
Caratteristiche Principali:

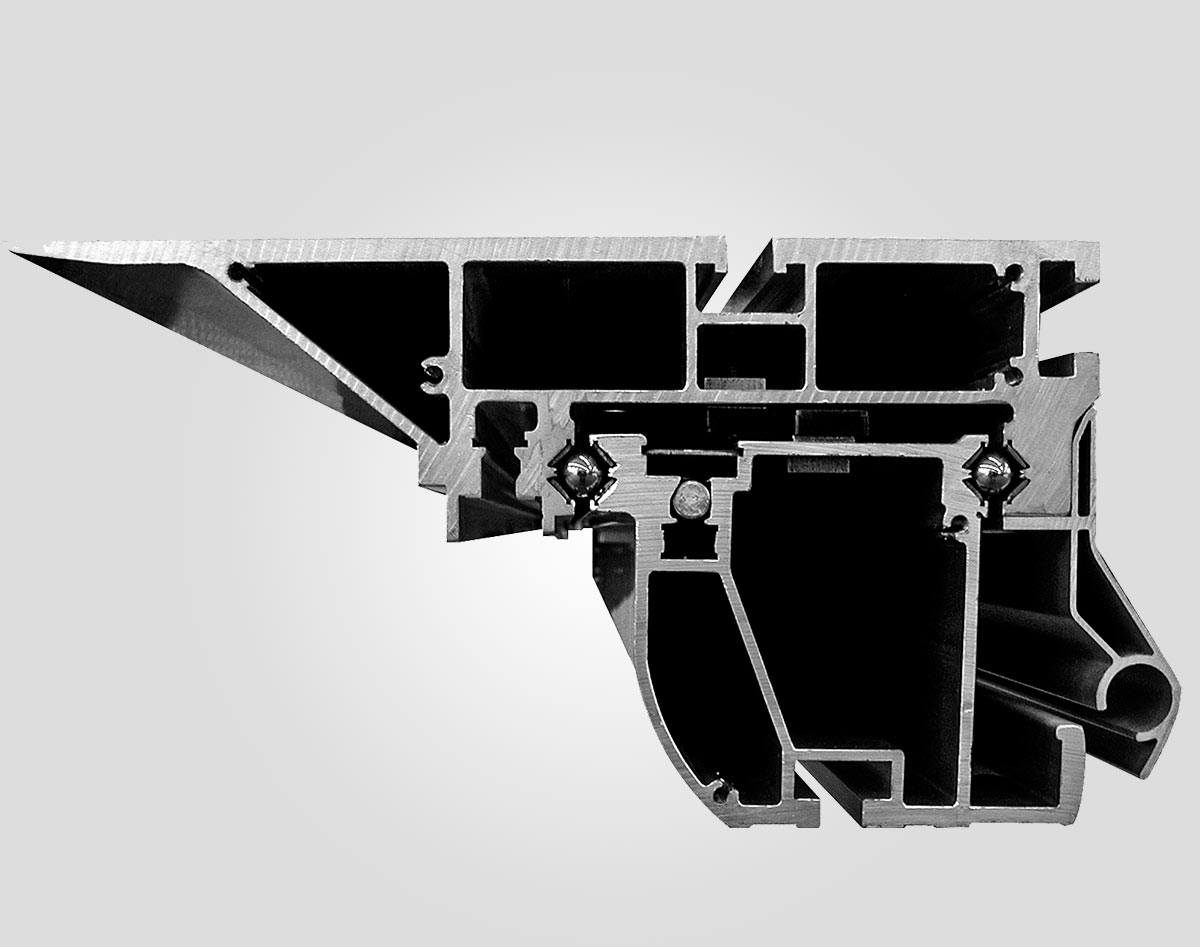

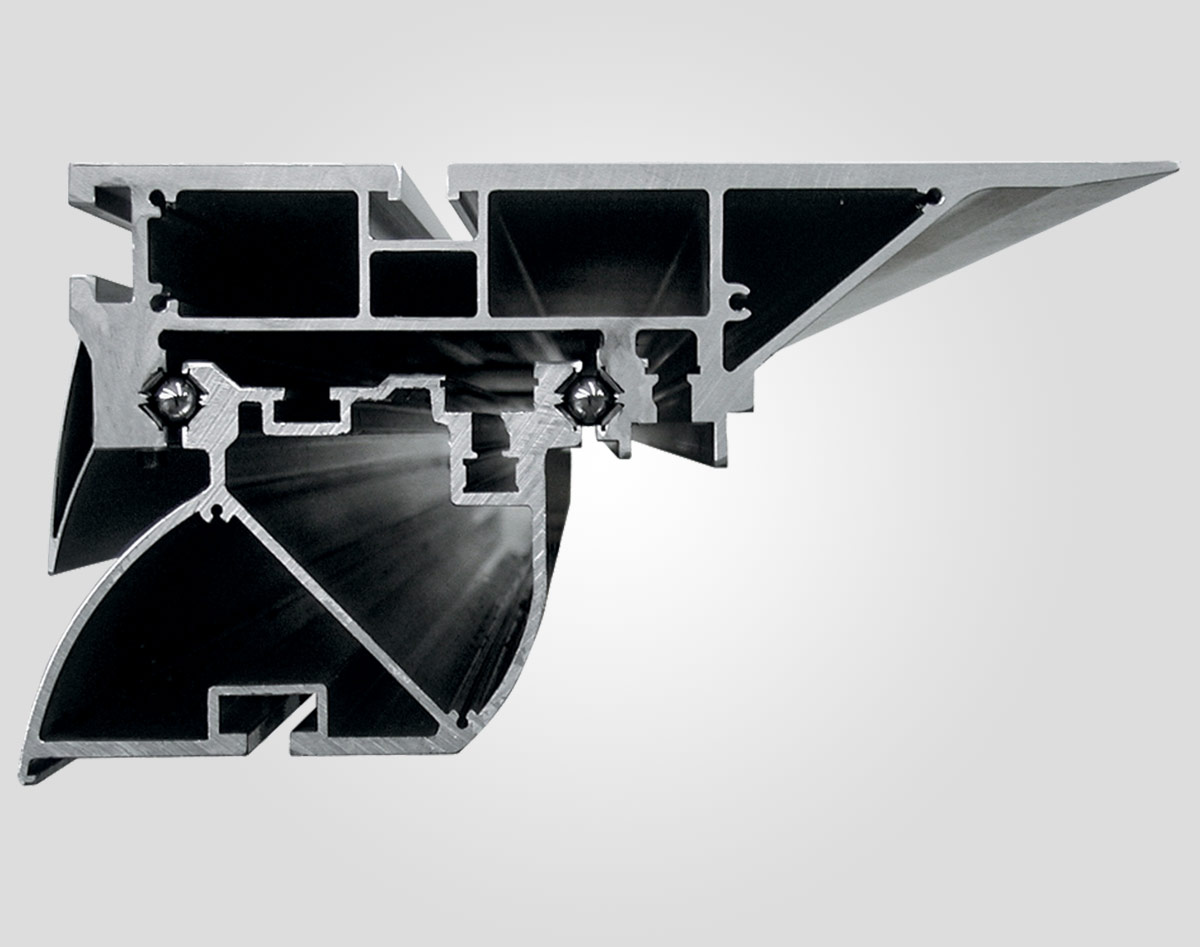

Carro Scorrevole ad Alta Precisione: Lo scorrimento avviene su sfere di grosso diametro che rotolano lungo piste prismatiche in acciaio temperato e rettificato. Questo sistema garantisce eccezionale fluidità, stabilità nel tempo e una precisione di taglio rettilineo pari a ±0,05 mm su tutta la corsa.

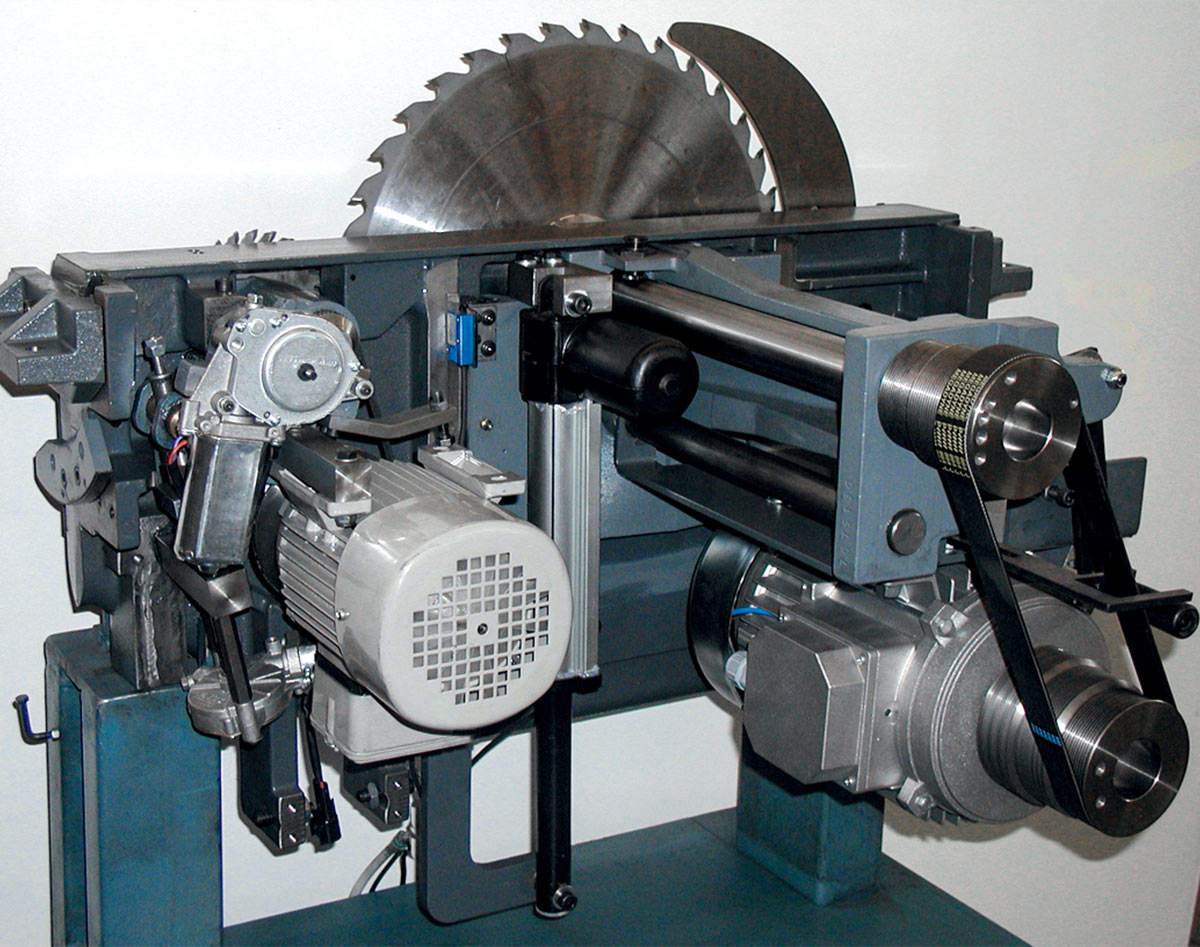

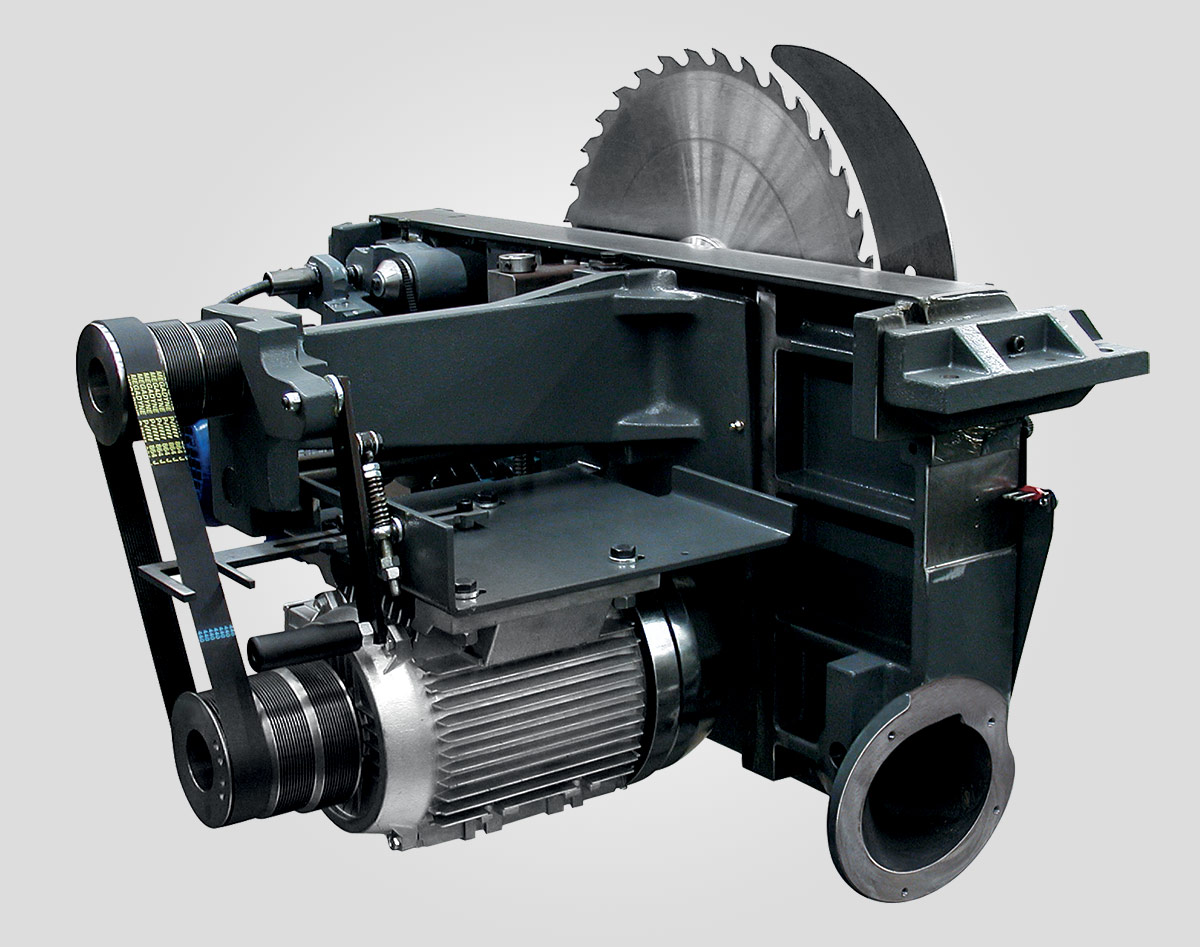

Gruppo Sega con Albero Lungo: Il gruppo lama scorre verticalmente su guide prismatiche ed è supportato da cuscinetti ad ampia distanza, eliminando le vibrazioni e consentendo tagli perfetti anche a grandi spessori.
Versatilità di Lavorazione: Dotata di inclinazione del gruppo lama da 0° a 45°, cambio velocità manuale pratico ed ergonomico (accessibile dalla parte superiore del piano) e bloccaggio del carro in qualsiasi posizione.
Incisore Indipendente: Gruppo incisore dedicato con motore autonomo da 0,55 kW per evitare la scheggiatura della superficie nei pannelli nobilitati.
Tabella Dati Tecnici — FIMAL P45
| Sezione | Parametro / Caratteristica | Valore / Specifica |
|---|---|---|
| Piano e Carro | Dimensione piano fisso / altezza piano | 1030 x 650 mm / 910 mm |
| Dimensioni carro standard (alluminio) | 3200 x 350 mm | |
| Corsa a squadrare con incisore | 3370 mm | |
| Larghezza di taglio su guida parallela | 1300 mm | |
| Lama Principale | Diametro massimo lama sega / foro | Ø 450 mm / 30 mm |
| Altezza di taglio max. a 90° | 157 mm (con lama Ø 450 mm) | |
| Altezza di taglio max. a 45° | 111 mm | |
| Inclinazione gruppo lama | 0° ÷ 45° | |
| Velocità albero sega | 3000 / 3600 / 4200 g/min | |
| Potenza motore principale | 5,5 kW (7,5 HP) | |
| Gruppo Incisore | Diametro lama incisore / foro | Ø 125 mm / 20 mm |
| Altezza di taglio incisore | 8 mm | |
| Velocità albero incisore | 7600 g/min | |
| Potenza motore incisore | 0,55 kW (0,75 HP) | |
| Aspirazione e Peso | Diametro bocchetta aspirazione (basamento) | Ø 120 mm |
| Diametro bocchetta su protezione lama | Ø 80 mm | |
| Livello di rumore (ISO 7960) | 81,2 – 83,9 dB(A) | |
| Emissione polveri (DIN 33893) | 0,87 mg/m³ | |
| Peso netto macchina | ca. 800 – 1000 kg |
Dotazioni di Serie
Carro in alluminio anodizzato di alta precisione con guide in acciaio temperato e rettificato.
Bloccaggio carro in qualsiasi posizione di scorrimento.

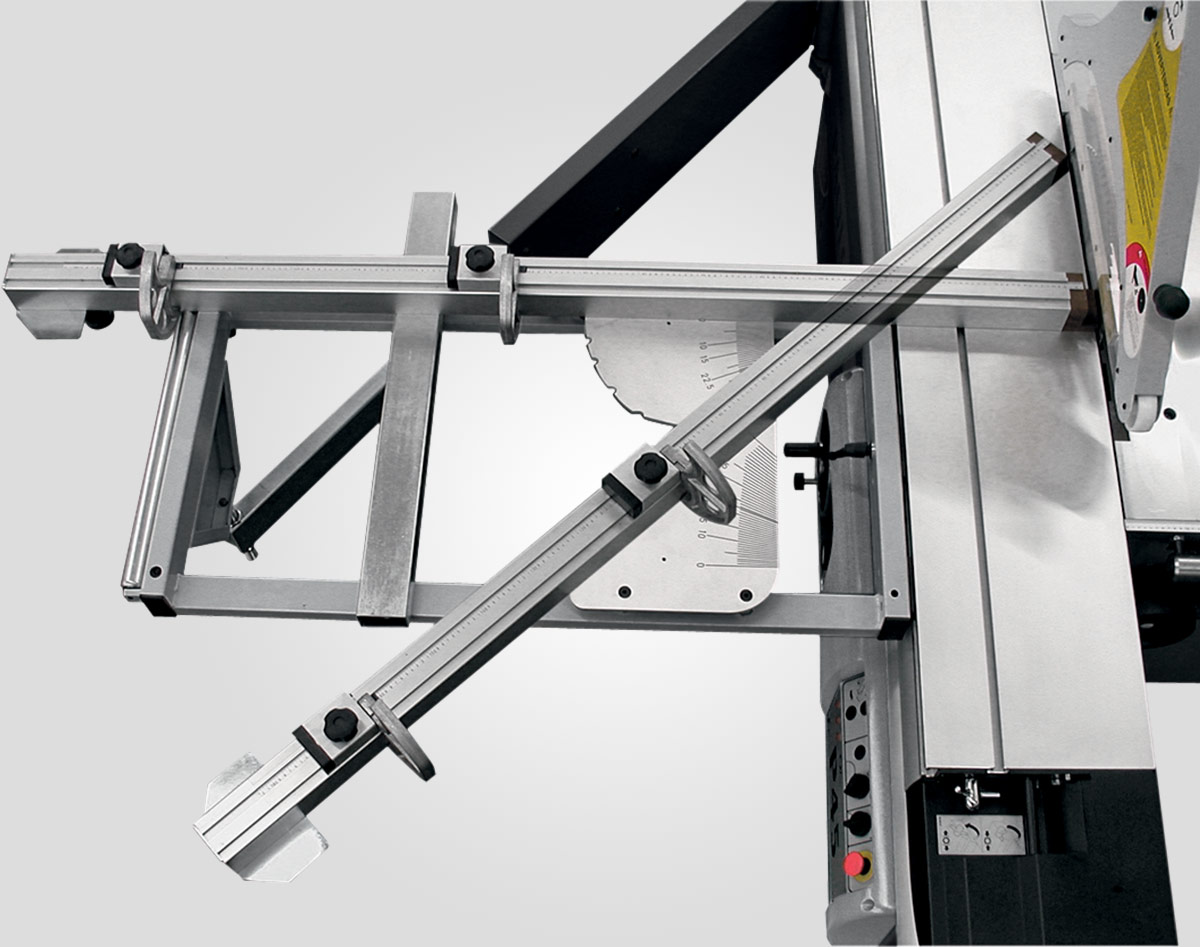

Telaio di squadro con guida orientabile ±45° per tagli inclinati.
Braccio pressore eccentrico blocca-pezzo.
Protezione lama sospesa a ponte (con integrata presa d'aspirazione).
Indicatore visivo/digitale dell'inclinazione della lama.
Freno elettromagnetico per il motore principale e microinterruttori di sicurezza.
Lista degli Accessori e Optional Disponibili
Per adattare la macchina alle singole esigenze produttive, FIMAL mette a disposizione un'ampia gamma di optional:
Dimensioni e Meccanica:
Carro maggiorato a 3800 mm per la lavorazione di pannelli di grandissimo formato.
Motore maggiorato a 7,5 kW (10 HP) per lavorazioni gravose su legno massello e spessori elevati.
Piano aggiunto supplementare con rotaia di scorrimento per migliorare la stabilità di pezzi grandi.
Automazione e Controlli Elettronici:
Guida parallela motorizzata e visualizzata elettronicamente (larghezza di taglio 1300 mm o 1500 mm).
Sollevamento ed inclinazione motorizzati della lama con lettore digitale della quota/angolo.
Programmatore elettronico con display Touchscreen (fino a 10") (Versioni AX / NX) con porta USB, interfaccia LAN per Industria 4.0 e integrabilità con stampante per etichette a bordo macchina.
Sistemi di Pressatura e Tagli Inclinati:
Pressore pneumatico a tutta lunghezza (3000 mm o 3600 mm) ideale per bloccare e tagliare fogli di impiallacciatura o pannelli sottili e imbarcati.
Braccio pressore pneumatico singolo ad azionamento rapido.
Dispositivo/Squadretto per tagli paralleli montato sul carro.
Squadretto per tagli inclinati completo di compensazione telescopica della misura rispetto alla lama.
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SCM Class SI 550 EP è una squadratrice programmata ad alte prestazioni, concepita per la lavorazione intensiva e ad altissima precisione nel settore della falegnameria, della carpenteria e dell'industria del mobile. Grazie alla capacità di montare una lama principale fino a un diametro di 550 mm, la macchina consente di effettuare tagli con un'altezza record fino a 200 mm a 90° e 130 mm a 45°, rendendola la soluzione ideale sia per il taglio di pannelli di grandi dimensioni sia per elementi in legno massello di forte spessore.
Questa versione specifica è dotata di un carro scorrevole in alluminio anodizzato lungo 3800 mm, che garantisce un'eccellente stabilità e la massima precisione di guida anche sui pannelli più ingombranti e pesanti.
Caratteristiche Principali e Punti di Forza
Carro Scorrevole Brevettato SCM:
Sistema di scorrimento a contatto archiforme su guide in acciaio temprato e rettificato, fissate mediante un esclusivo sistema di ribaditura.
Scorrimento estremamente fluido e preciso, esente da manutenzione e coperto da 10 anni di garanzia SCM.
Controllo Elettronico "READY":
Programmatore elettronico a 2 assi con schermo LCD.
Gestione motorizzata e programmabile del sollevamento e dell'inclinazione del gruppo lame.
Correzione automatica della quota dell'altezza di taglio in funzione dell'inclinazione della lama.
Gruppo Lama Imponente e Solido:
Struttura in ghisa pesante ad alta rigidità che annulla le vibrazioni.
Motore principale potente da 7 kW (9,5 HP) con regolazione meccanica a 3 velocità (2500 / 3500 / 5000 g/min).
Sicurezza e Protezione:
Protezione lama di tipo sospeso con cappa di aspirazione integrata e movimento verticale fluido.
Freno motore automatico e riparo di protezione secondo le vigenti norme CE.
Tabella dei Dati Tecnici
| Parametro Tecnico | Valore / Specifica |
|---|---|
| Produttore / Modello | SCM Group – Class SI 550 EP |
| Lunghezza del carro scorrevole | 3800 mm |
| Capacità di squadratura | 3800 × 3200 mm |
| Diametro massimo lama principale | Ø 550 mm |
| Altezza max. di taglio a 90° | 200 mm (con lama Ø 550 mm) |
| Altezza max. di taglio a 45° | 130 mm (con lama Ø 550 mm) |
| Inclinazione gruppo lama | 0° – 45° (motorizzata e programmata) |
| Velocità di rotazione lama principale | 2500 / 3500 / 5000 g/min |
| Potenza motore principale (S6 - 40%) | 7,0 kW (9,5 HP) / 50 Hz |
| Larghezza di taglio alla guida parallela | 1270 mm (opzionale 1500 mm) |
| Controllo Elettronico | READY (controllo motorizzato 2 assi: altezza e inclinazione) |
| Diametro bocca aspirazione (basamento) | Ø 120 mm |
| Diametro bocca aspirazione (protezione) | Ø 100 mm |
| Peso netto macchina | ca. 1.100 – 1.250 kg |
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SCM SI 400 EP (delle serie Class o Nova) è una squadratrice programmata ad alte prestazioni, concepita per falegnamerie e industrie del legno che richiedono la massima precisione, flessibilità e robustezza nella lavorazione di pannelli e legno massello.
La macchina si distingue per la struttura estremamente rigida del basamento e per il caratteristico carro scorrevole in alluminio anodizzato, basato su un sistema di scorrimento su guide in acciaio temperate e rettificate fissate mediante ribaditura (con garanzia di 10 anni sullo scorrimento).
Sistema di Controllo Elettronico "READY 3"
La versione Ready 3 è equipaggiata con un controllo elettronico CNC a 3 assi con quadro comandi pensile orientabile, posizionato all'altezza degli occhi dell'operatore per la massima ergonomia e facilità d'uso.
Caratteristiche del controllo Ready 3:
Gestione di 3 assi motorizzati CNC:
Sollevamento/abbassamento motorizzato del gruppo lama.
Inclinazione motorizzata del gruppo lama (0° - 45°).
Posizionamento motorizzato della guida parallela.
Correzione automatica della quota: Regolazione automatica dell'altezza di taglio rispetto all'angolo di inclinazione della lama.
Memoria e Programmazione: Gestione in modalità manuale, semiautomatica e automatica con 99 programmi memorizzabili.
Funzioni aggiuntive: Calcolatrice integrata, contatore di ore di funzionamento e calcolo automatico della posizione delle battute per tagli angolati.
Caratteristiche Costruttive Principali
Gruppo Lama e Incisore: Supporta una lama principale fino a 400 mm con gruppo incisore ad azionamento indipendente (motore separato da 0,9 kW.

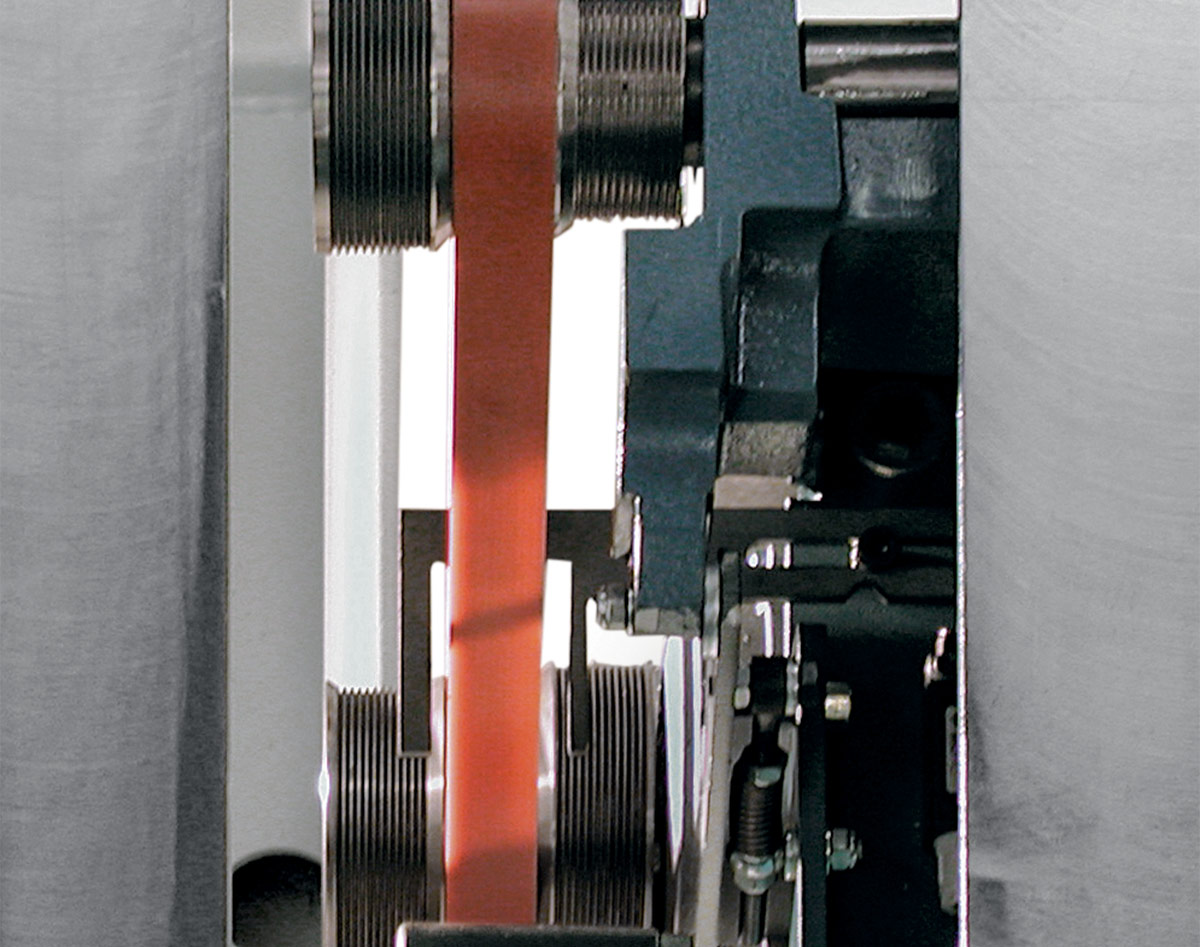

Flessibilità di Taglio: Cambio velocità di rotazione della lama principale tramite pulegge (3000 / 4000 / 5000 g/min.
Sicurezza: Protezione sospesa alle lame di tipo CE con cappa di aspirazione integrata e freno motore automatico.
Tabella Dati Tecnici
| Caratteristica / Parametro Tecnico | Valore / Specifiche |
|---|---|
| Diametro massimo lama principale (con incisore montato) | 400 mm |
| Altezza max. di taglio a 90° (lama 400 mm) | 140 mm |
| Altezza max. di taglio a 45° (lama 400 mm) | 97 mm |
| Inclinazione lama principale | 0° - 45° (motorizzata/programmata) |
| Velocità di rotazione lama principale | 3000 / 4000 / 5000 g/min |
| Diametro / Velocità lama incisore | 120 mm / 8500 g/min |
| Potenza motore lama principale (S6-40%) | 7,0 kW (9,5 HP) a 50 Hz |
| Potenza motore lama incisore (S1) | 0,9 kW (1,2 HP) 50 Hz |
| Controllo Assi (Ready 3) | 3 Assi CNC (Altezza, Inclinazione, Guida Parallela) |
| Lunghezza carro scorrevole standard | 3200 mm (opzionale 3800 mm) |
| Capacità a squadrare (carro 3200 mm) | 3200 mm |
| Larghezza di taglio alla guida parallela | 1270 mm (opzionale 1000 / 1500 mm) |
| Diametro bocche di aspirazione | 120 mm (basamento) / 100 mm (protezione sospesa) |
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SCM SC 2C è una sega circolare squadratrice compatta e dalle elevate prestazioni, progettata per garantire massima precisione, affidabilità e sicurezza nei lavori di falegnameria e lavorazione del legno. Grazie al solido basamento, al piano di lavoro in ghisa di grande spessore e al carro scorrevole in alluminio anodizzato a filo lama, la SC 2C assicura tagli perfetti ed esenti da vibrazioni su legno massello, pannelli e derivati.
Eredita le migliori soluzioni tecnologiche della gamma professionale SCM, rendendola la scelta ideale per laboratori artigianali, falegnamerie ed hobbisti avanzati che cercano qualità industriale in spazi contenuti.
Caratteristiche Principali
Carro scorrevole ad alta precisione: Guida in alluminio anodizzato con sistema di scorrimento fluido a contatto lineare su sfere d'acciaio temprate.
Gruppo lama in ghisa: Struttura solida e rigida con sollevamento ed inclinazione della lama gestibili tramite pratici volantini frontali.
Guida parallela robusta: Garantisce un posizionamento rapido e un bloccaggio sicuro per tagli paralleli accurati.
Sicurezza standard CE: Dotata di protezioni avanzate sulla lama e bocchetta di aspirazione integrata per la pulizia della zona di lavoro.
Dati Tecnici Generali
| Caratteristica Tecnica | Valore / Specifiche |
|---|---|
| Dimensioni piano di lavoro in ghisa | 1020 x 325 mm |
| Lunghezza di squadratura standard | 1600 mm |
| Diametro max. lama principale / foro | 315 mm / 30 mm |
| Altezza max. di taglio a 90° | 100 mm |
| Altezza max. di taglio a 45° | 79 mm |
| Inclinazione gruppo lama | 90° – 45° |
| Larghezza di taglio alla guida parallela | 900 – 1270 mm |
| Velocità di rotazione lama principale | 4000 giri/min |
| Diametro bocchetta di aspirazione | 120 mm |
Dotazione ed Equipaggiamento della Macchina a Magazzino
La macchina attualmente disponibile in pronta consegna presenta la seguente configurazione speciale:
Esecuzione Normative CE: Tensione d'alimentazione Trifase V400 / 50 Hz
Potenza Motore Potenziata: 5 kW (6,8 HP)
Visualizzatore Digitale: Per la lettura ad alta precisione della quota sulla guida parallela (Breitenanschlag)
Guida Parallela su Barra Tonda: Per uno scorrimento ancora più fluido e una rigidità superiore
Battute di Arresto (Klappanschläge): N. 2 battute pieghevoli/ribaltabili sulla guida di squadratura
Lingua Manuale e Targhette: Tedesco / Italiano
Offerta Commerciale
Prezzo di Listino SCM: € 5.775,00 + IVA
PREZZO PROMOZIONALE: € 4.600,00 + IVA
Condizioni di vendita:
Resa: Franco fabbrica / Ab Werk Gargazzone (Gargazon)
Esclusioni: Trasporto, spedizione, montaggio e collaudo esclusi
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone

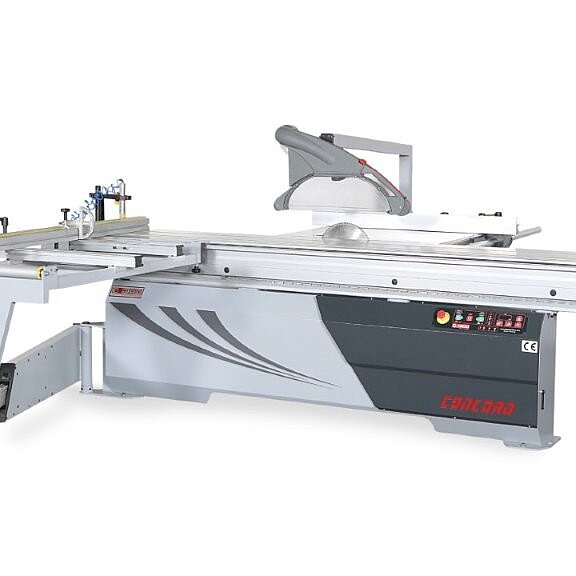

Mizrak squadratrice Concord
La Mızrak Concord (spesso chiamata Concorde 3200 o Concord Plus) è una sega circolare squadratrice per impieghi gravosi, progettata per il taglio preciso e senza scheggiature di pannelli come MDF, truciolato, compensato e legno massello. Prodotta a Bursa, in Turchia, è pensata per la falegnameria evoluta che cerca un prodotto di alto livello al giusto prezzo.
Motore principale, lama e unità di incisione
Potenza del motore principale: 5,5 kW (7,5 CV)
Diametro della lama principale: Ø400 mm.
Foro/albero della lama principale: Ø30 mm.
Velocità della lama principale: 4.000 / 4.750 / 6.000 giri/min (variabile tramite puleggia).
Altezza di taglio a 90°: 100 mm
Altezza di taglio a 45°: 65–70 mm. Inclinazione motorizzata della lama: da 0° a 45° con indicatore digitale
Diametro della lama incisore: Ø120 mm – Ø125 mm
Foro lama di cordonatura: Ø30 mm / Ø20 mm.
Struttura del piano scorrevole e del telaio
Lunghezza del carrello scorrevole: 3.200 mm (opzione 3.800 mm su Concord Plus).
Larghezza del carrello in alluminio: da 430 mm
Sistema di guida: sistema di guide multi-rulli in acciaio temprato per un movimento fluido.
Piano fisso in ghisa: piano base 550 x 950 mm con piano di estensione rinforzate (fino a 700 x 910 mm).
Capacità di taglio longitudinale: 1.300 mm in larghezza.
Gamma di estensione della guida di taglio trasversale: fino a 3.000 mm con sistemi di arresto telescopici.
Funzionalità di controllo e automazione
Movimenti della lama: automatico, motorizzato, con sollevamento/abbassamento e inclinazione a 45°, controllati tramite motori attuatori o sistema touch PLC (a seconda della versione: Concord CE vs. Concord Plus).
Display: unità di visualizzazione digitale per l'angolo della lama e il posizionamento della guida di taglio
Sistema di lubrificazione: sistema di lubrificazione centralizzato manuale/automatico delle guide.
Dati generali della macchina
Attacco di aspirazione: doppio attacco di aspirazione da 120 mm/80 mm.
Livello di rumorosità: ~80 dB(A) in condizioni di normale funzionamento.
Dimensioni della macchina: circa 3.300 x 1.150 x 1.400 mm.
Peso netto: da ca 850 kg
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SICAR Sega 315 è una squadratrice professionale ad alte prestazioni progettata per la lavorazione di legno massello, pannelli in MDF, truciolare, multistrato e materiali plastici compatti. La macchina è costruita con una robusta struttura in acciaio elettrosaldato per garantire la massima stabilità e assenza di vibrazioni. È dotata di un carrello scorrevole in alluminio anodizzato su guide prismatiche di precisione ad alta scorrevolezza. Il gruppo lama incisore indipendente garantisce tagli puliti e privi di scheggiature anche sui pannelli placcati o nobilitati. La guida parallela su barra tonda rettificata con supporto in ghisa include la regolazione micrometrica per un posizionamento millimetrico.
Caratteristiche Tecniche (Dati Tecnici)
| Parametro Tecnico | Valore / Specifica |
|---|---|
| Diametro lama principale | Ø 250 - 315 mm (foro Ø 30 mm) |
| Velocità di rotazione lama principale | 4.000 giri/min |
| Altezza max. di taglio a 90° | 100 mm (con lama Ø 315 mm) |
| Altezza max. di taglio a 45° | 75 mm |
| Inclinazione gruppo lama | 0° - 45° |
| Diametro lama incisore | Ø 120 mm (foro Ø 20 mm) |
| Velocità di rotazione incisore | 8.000 giri/min |
| Potenza motore principale (Trifase) | 4,0 kW (5,5 HP) - 400V |
| Potenza motore incisore indipendente | 0,75 kW (1,0 HP) |
| Dimensioni carrello scorrevole (Standard) | 3.200 x 375 mm |
| Capacità di taglio parallelo (Guida ditta) | 1.250 mm |
| Dimensioni piano fisso in ghisa | 910 x 550 mm |
| Prolunghe piano di lavoro | 910 x 760 mm (frontale) / 500 x 550 mm (laterale) |
| Bocchetta di aspirazione | Ø 100 mm (sul basamento) |
| Peso netto | ~550 - 610 kg |
| Conformità | Normative di sicurezza CE |
Dotazione di Serie
*Carrello in alluminio anodizzato con scorrimento su guide ad alta precisione.
*Gruppo incisore con motore dedicato ed esterno regolabile.
*Telaio di squadratura completo di riga estensibile e 2 battute reversibili.
*Guida parallela su barra tonda in acciaio pieno con regolazione micrometrica.
*Sollevamento ed inclinazione manuale del gruppo lama tramite volantini meccanici.
*Protezione lama a ponte montata sul coltello separatore.
Opzioni e Accessori Disponibili
*Carrelli di squadratura alternativi: Lunghezze disponibili: 1.600 mm, 2.600 mm, 2.800 mm o 3.800 mm.
*Potenza motori: Motore principale maggiorato a 5,5 kW (7,5 HP) trifase
Automazione e controllo:
* Sollevamento ed inclinazione motorizzati della lama.
* Visualizzatori digitali di quota per la guida parallela e le battute del telaio.
Sicurezza e comfort:
*Cuffia di protezione sospesa a ponte tipo "CE" integrata con tubo di aspirazione.
*Goniometro per tagli inclinati/angolati (es. sistema Advance) con pressore eccentrico.
*Supporti aggiuntivi per pannelli di grandi dimensioni.
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SICAR SEGA 350 è una squadratrice professionale a lama inclinabile progettata per garantire elevata stabilità, massima precisione di taglio e grande affidabilità nella lavorazione del legno massello, pannelli di truciolare, MDF e compensato. Dotata di carro scorrevole in alluminio anodizzato su guide di alta precisione e gruppo incisore indipendente, rappresenta la soluzione ideale per falegnamerie e industrie del settore legno.
Dati Tecnici Principali
| Parametro Tecnico | Valore / Caratteristica |
|---|---|
| Dimensione piano di lavoro principale | 950 x 550 mm |
| Lunghezza del carro scorrevole | 3.200 mm |
| Larghezza di taglio su guida parallela | 1.250 mm |
| Diametro max. lama principale | Ø 350 mm (foro Ø 30 mm) |
| Diametro lama incisore | Ø 120 mm (foro Ø 20 mm) |
| Altezza max. di taglio a 90° | 120 mm (con lama Ø 350 mm) |
| Altezza max. di taglio a 45° | 92 mm |
| Inclinazione gruppo lama | 0° – 45° |
| Velocità rotazione lama principale | 4.000 / 5.000 giri/min |
| Velocità rotazione incisore | 8.000 giri/min |
| Potenza motore principale | 4,0 kW (5,5 HP) / Opzionale 5,5 kW (7,5 HP) |
| Potenza motore incisore | 0,75 kW (1,0 HP) |
| Tensione di alimentazione | 400 V / 50 Hz (Trifase) |
| Diametro bocchette di aspirazione | 120 mm (base) / 60–80 mm (protezione lama) |
| Peso netto approssimativo | ca. 690 – 720 kg |
Dotazione di Serie
Carro scorrevole: In alluminio anodizzato su sfere/guide temprate con bloccaggio in qualsiasi posizione.
Gruppo Incisore: Con motore indipendente, regolazione esterna dell'allineamento e dell'altezza.
Telaio di squadratura: Di ampie dimensioni, completo di riga telescopica orientabile e battute di arresto con lettura millimetrica.
Guida parallela: Su barra tonda ad alta resistenza con microregolazione di precisione.
Inclinazione lama: Lettore meccanico/digitale dell'angolo di inclinazione 0°-45°.
Protezione di sicurezza: Cuffia di protezione della lama su braccio pensile integrata con presa di aspirazione.
Opzioni e Accessori Disponibili
Motorizzazioni potenziate: Motore principale fino a 5,5 kW (7,5 HP) o motore monofase (su richiesta).
Visualizzatori Digitali (LCD):
Visualizzatore digitale per la quota della guida parallela.
Visualizzatori digitali sulle battute della riga di squadratura.
Visualizzatore elettronico per l'inclinazione e il sollevamento della lama.
Movimentazione Elettrica: Sollevamento ed inclinazione del gruppo lama motorizzati (invece che manuali).
Dispositivo per tagli angolati:
Guida per tagli inclinati/obliqui con posizionamento rapido sul carro scorrevole. Pressore pneumatico: Per il bloccaggio sicuro di pannelli sottili o sovrapposti lungo tutta la lunghezza del carro.
Lunghezze del carro alternative: Versioni da 2.600 mm, 3.200 mm o 3.800 mm in base alle esigenze dell'officina.
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La squadratrice SEGA C40 di Sicar, ha un robusto telaio in lamiera di acciaio piegata ed elettrosaldata, piano in ghisa fresato e rettificato di grosso spessore, tutto il materiale è certificato; monta 1 motore auto-frenante di potenza 7.5 hp di serie.
Il carro è di alluminio fresato e anodizzato di grosso spessore, può variare di lunghezza e larghezza secondo il modello o le richieste, corre su carrucole di acciaio temperate-rettificate e barre di acciaio cromato e rettificato. Il gruppo lama è in acciaio normalizzato di spessore 30 mm rettificato, il movimento di inclinazione è calettato su supporti in ghisa sferoidale appoggiati sul basamento e sono di grosso inserimento inclinato. Un volantino con visualizzatore di gradi con battute regolabili.
Disponibile anche la versione SEGA C40 E con sollevamento e inclinazione lama motorizzata.
Scheda Tecnica e Dati di Prestazione
| Caratteristica Tecnica | Valore / Specifica |
|---|---|
| Dimensioni Piano Fisso | 1750 × 1000 mm |
| Dimensioni / Lunghezza Carro | 3200 × 390 mm (standard) |
| Diametro Lama Principale (Foro) | Ø 350 - 400 mm (Foro Ø 30 mm) |
| Diametro Lama Incisore (Foro) | Ø 120 mm (Foro Ø 20 mm) |
| Altezza Max. di Taglio a 90° | 130 mm |
| Altezza Max. di Taglio a 45° | 97 mm |
| Inclinazione Lama | 0° – 45° |
| Velocità Albero Lama Principale | 3000 / 4000 / 5000 giri/min (rpm) |
| Velocità Albero Incisore | 8500 giri/min (rpm) |
| Larghezza di Taglio su Guida Parallela | 1250 mm |
| Potenza Motore Principale (Trifase) | 5.5 kW / 7.5 HP |
| Potenza Motore Incisore | 0.75 kW / 1.0 HP |
| Conformità e Sicurezza | Normative di sicurezza CE |
| Peso Netto Indicativo | ~ 860 kg |
| Accessori Optional Disponibili |
|---|
| Carro scorrevole maggiorato (lunghezze fino a 3200 mm) |
| Motore potenziato (5,5 kW / 7,5 HP) |
| Visualizzatore digitale di quota per la guida parallela o battute del telaio |
| Guida per tagli inclinati/angolati su telaio di squadratura |
| Premilegno eccentrico o pneumatico per bloccaggio sicuro dei pezzi |
| Estensione larghezza taglio parallelo fino a 1500 mm |
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
La SEGA C40 PRO – 3 ASSI SICAR è una squadratrice progettata per chi lavora sul serio e non accetta compromessi tra precisione, velocità e controllo. Una macchina che trasforma il taglio in un processo fluido, ottimizzato, industriale.
Il cuore operativo è lo schermo capacitivo touchscreen da 10”, intuitivo e reattivo, che dialoga direttamente con il software integrato di ottimizzazione del layout e del taglio automatico. Tradotto: meno sprechi, più resa, decisioni data-driven direttamente a bordo macchina.
Il carrello della guida parallela, azionato da motore servo, garantisce spostamenti rapidi e posizionamenti millimetrici, anche nelle lavorazioni più ripetitive. Qui la precisione non è un’opzione, è uno standard.
La riga parallela programmabile con PLC, abbinata a una guida di grandi dimensioni con scala a livello visivo, rende il posizionamento semplice, stabile e immediato. Meno errori umani, più controllo operativo.
LA SEGA C40 PRO – 3 ASSI non è solo una squadratrice: è una piattaforma di lavoro intelligente, pensata per ottimizzare tempi, aumentare la qualità e portare il laboratorio in una nuova dimensione di efficienza.
Dati Tecnici Principali
| Caratteristica Tecnica | Valore / Specifica |
|---|---|
| Dimensioni carro scorrevole | 3200 × 390 mm (standard) |
| Corsa utile di squadratura | 3200 mm |
| Larghezza di taglio su guida parallela | 1250 – 1400 mm |
| Diametro max. lama principale | Ø 350 – 400 mm (Foro Ø 30 mm) |
| Diametro lama incisore | Ø 120 mm (Foro Ø 20 mm) |
| Altezza max. di taglio a 90° | 130 – 140 mm (con lama Ø 400 mm) |
| Altezza max. di taglio a 45° | 97 mm |
| Inclinazione gruppo lama | 0° – 45° (regolazione motorizzata) |
| Velocità di rotazione albero principale | 3000 / 4000 / 5000 giri/min |
| Velocità di rotazione incisore | 8500 giri/min |
| Potenza motore principale (S1) | 5,5 kW / 7,5 HP (Trifase 400V) con freno automatico |
| Potenza motore incisore indipendente | 0,75 kW / 1,0 HP |
| Diametro bocchette di aspirazione | Ø 120 mm (basamento) / Ø 100 mm (protezione lama) |
| Peso netto approssimativo | ca. 860 kg |
Dotazione di Serie
Quadro comandi pensile o integrato: Controllo PLC con display Touchscreen capacitivo 10” per l'impostazione diretta di quote e angoli.
Gruppo Incisore Indipendente: Con regolazione esterna rapida.
Sollevamento e inclinazione lame: Completamente motorizzati con visualizzazione digitale.
Telaio di squadratura: Di grandi dimensioni con rulla di scorrimento sul terminale e riga estensibile orientabile con battute di arresto flippabili.
Guida parallela di precisione:Su barra tonda d'acciaio rettificata con micro-regolazione.
Protezione lama a ponte: Con cappa d'aspirazione integrata.
Conforme alle ultime direttive di sicurezza CE.
Opzioni e Accessori Disponibili
Carro scorrevole maggiorato: Lunghezza di taglio estesa a 3800 mm.
Controllo automatico a 3 assi Guida parallela motorizzata gestita da servomotore con posizionamento automatico al decimo di millimetro da programma.
Motore potenziato: Opzione trifase fino a 7,5 kW (10 HP).
Predisposizione per lame Dado: Esecuzione di scanalature speciali.
Visualizzatori digitali LCD sulle battute: Inseriti sulla riga del telaio di squadratura per lettura immediata della distanza.
Dispositivo per tagli inclinati rapido: Con battuta goniometrica su carro scorrevole e righello di precisione.
Pressore pneumatico: Per il bloccaggio sicuro di pannelli sottili o sovrapposti lungo tutta la lunghezza del carro.
rivenditore autorizzato per la vendita, la distribuzione e assistenza tecnica, contattarci direttamente per preventivi dettagliati, tempi di consegna, opzioni personalizzate e supporto tecnico, Mischi Kurt, Gargazzone
