CNC Präzisions-Bearbeitungszentrum mit 2 Zangensystem für die Komplettbearbeitung mit Formatierung auf 4 Seiten - Bohren, Nuten, Fräsen. Kompakte Bauweise und leistungsstarke Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr. Leistungsstarke Technik der Superlative.
X Achsen Abmessung min/max | 160 mm/unendlich |
Y Arbeitsbereich min/max | 50 mm/1300 mm |
Z Arbeitsbereich min/max | 6 mm/ 60 mm |
Bohreinheit 17 Werkzeuge | 10 V - 3 x 2 H - 1 Säge |
Elektro-Fräs-Spindel | 7/9 kw HSK 63 F |
Werkzeugmagazin | 6 Plätze |
Achsengeschw. X - Y - Z | 100-100-20 m/min |
Software | Pegasus oder NC Hops Direkt |
Gewicht ca. | 3000 kg |
CNC Präzisions-Bearbeitungszentrum mit 6 fach Werkzeugwechsler und 1 Zangensystem für die Formatierung auf 3 Seiten - Bohren, Nuten, Fräsen. Leistungsstarke Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr. Leistungsstarke Technik der Superlative. Die ideale Maschine zu einem Nestingzentrum, das bereits die Komplettformatierung zuvor vorgenommen hat.
X Achsen Abmessung max | unendlich |
Y Arbeitsbereich max | 950 mm |
Z Arbeitsbereich max | 70 mm |
Bohreinheit 17 Werkzeuge | 10 V - 3 x 2 H - 1 Säge |
Elektro-Fräs-Spindel | 5,5 kw ISO 30 |
Werkzeugmagazin | 6 Plätze |
Achsengeschw. X - Y - Z | 70-70-20 m/min |
Software | Pegasus oder NC Hops Direkt |
Gewicht ca. | 1500 kg |
CNC Präzisions-Bearbeitungszentrum ohne Werkzeugwechsler und mit 1 Zangensystem für die Formatierung auf 3 Seiten - Bohren, Nuten, Fräsen. Leistungsstarke Durchlauftechnik für Korpus, Möbelbau, Innenausbau und vieles mehr. Leistungsstarke Technik der Superlative. Die ideale Maschine zu einem Nestingzentrum, das bereits die Komplettformatierung zuvor vorgenommen hat.
X Achsen Abmessung max | unendlich |
Y Arbeitsbereich max | 950 mm |
Z Arbeitsbereich max | 70 mm |
Bohreinheit 17 Werkzeuge | 10 V - 3 x 2 H - 1 Säge |
Elektro-Fräs-Spindel | 5,5 kw ISO 30 |
Werkzeugmagazin | 6 Plätze |
Achsengeschw. X - Y - Z | 70-70-20 m/min |
Software | Pegasus oder NC Hops Direkt |
Gewicht ca. | 1500 kg |
La foratrice automatica Jet Smart è la soluzione ideale per l’artigiano e la piccola e media impresa. Flessibilità, velocità e facilità di regolazione sono le caratteristiche della macchina che assicurano un’alta produttività ed una foratura perfetta in qualsiasi condizione di lavoro.
dimensioni max pannello | 3050x900x60 mm |
dimensioni min pannello | 200x70x10 mm |
velocità max. assi X-Y | 40-40 m/min |
unità di foratura: |
|
mandrini verticali / orizzontali |
|
lama in X | 125 mm |
Electromandrino (S6) | 5,5 kW (7,5 HP) - 18.000 |
CARATTERISTICHE PRINCIPALI:
Software semplice "Programma facile", conforme ai requisisti per 4.0 - interfaccia intuitiva con icone e inserimento
dati passo-passo, macro di lavorazione, programmazione parametrica, creazione e gestione liste di lavoro,
importazione facile disegni 3D e fi le programma.
Equipaggiamento confi gurabile: scegli la tua soluzione
Assetto orizzontale, pannello passante con ritorno all’operatore o uscita posteriore
Completamente automatica: esegue tutte le opreazioni in un ciclo di lavoro
Software per teleassistenza
Settaggio zero: la testa è un vero e proprio magazzino utensili che riduce a zero il tempo di settaggio
Compatta 3 mq, manutenzione semplice e consumi ridotti
MACCHINA PRODOTTA SECONDO NORMATIVE CE
HARDWARE E SOFTWARE
Sistema CNC OSAI OPEN LIGHT per programmazione e collegamento da remoto
Software per disegno PEGASUS PANEL - VERSIONE LIGHT
PC INDUSTRIALE, Win10 IoTE 64 bit SSD 128 GB_MSATA/0C, 128 GB PROGRAM MEMORY on Msata SSD
CPU Intel Celeron J1900 - 4 GB RAM
Monitor Industrial LED 17" - Grado di protezione frontale IP65 - Formato 4:3 - Risoluzione 1280X1024
Porta USB e porta Ethernet
DIMENSIONI DEL PANNELLO LAVORABILE
X - MIN. 300 - MAX. Infi nito
Y - MIN. 75 - MAX. 800 / 1000/ 1200 mm (su tutta la superfi cie)
Z - MIN. 8 - MAX. 60 mm
PESO MAX. 70 KG
startech cn v ist die neue, universelle Bohr- und Zuschnittmaschine mit numerischer Steuerung, Arbeitstisch mit feststehendem Portal und beweglichem Werkstück, für folgende Bearbeitungen:
Vertikales Bohren an der Plattenoberfläche
Horizontales Bohren an allen vier Seiten
Schnitt mit integriertem Schneidwerkzeug in Richtung „X“
FLEXIBEL: IDEAL FÜR DIE FERTIGUNG NACH MASS
Vollautomatische Maschine mit einfacher und intuitiver Benutzeroberfläche zur schnellen Programmierung.
LEISTUNGSSTARK: TOP-PERFORMANCE
Auf das Mindestmaß reduzierte Zeiten für Umrüsten und Ausführung, Achsengeschwindigkeit bis zu 20 m/min.
KOMPAKT: KLEINE ABMESSUNGEN
Mit ihren Maßen von 5,5 x 2 m benötigt die Maschine nicht viel Platz.
UNVERZICHTBAR: BESONDERS KOSTENGÜNSTIG
Auch Handwerker und kleine Schreinereien können sich diese Maschine mit ihrem unschlagbaren Preis-Leistungs-Verhältnis erlauben.
Massima dimensione pannello lavorabile X-Y-Z | mm 3000 x 900 x 50 |
Minima dimensione pannello lavorabile X-Y-Z | mm 300 x 90 x 10 |
Massima velocità assi X-Y | 20 |
Testa di foratura | Mandrini (asse X) |
n. 2 (1+1) |
|
Mandrini (asse Y) | n. 2 (1+1) |
Mandrini (asse Z) | n. 7 (4X-4Y di cui uno in comune) |
Lama integrata fissa, con taglio in direzione | X |
Diametro lama | mm 125 |
Spessore lama | mm 6 |
Potenza motore | kW 2,2 |
Velocità rotazione mandrini | giri/min 4460 |
Velocità rotazione lama | giri/min 5700 |

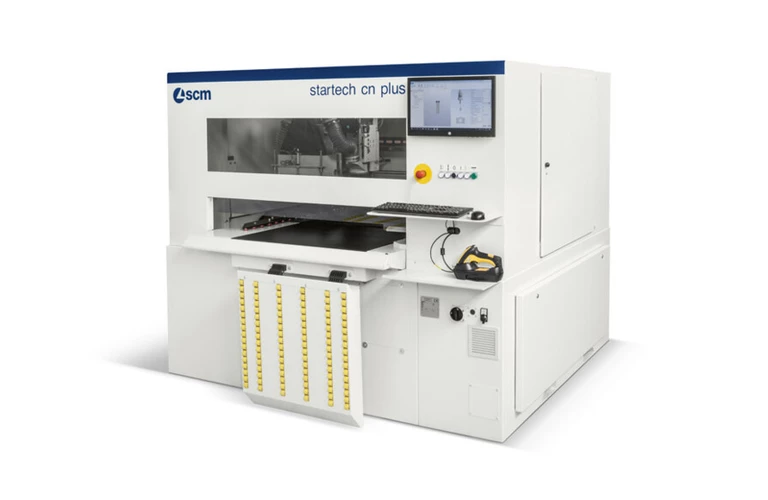

Max./min. dimensione pannello lavorabile X-Y-Z mm 3050x900x60 / 200x80x10
Massima velocità assi X/Y/Z m/min 40/40/10
Mandrini verticali no. 8 (5X-3Y)
Mandrini orizzontali no. 6 (2+2X-2Y)
Diametro/spessore max. lama mm 125/6
Velocità rotazione mandrini/lama g/min 4200/5500
Velocità rotazione elettromandrino g/min 18.000
Potenza installata KVA 15,2 (20,7 con elettromandrino)
