Cutterhead working width mm / inches 300 / 12
Jointer bed length mm / inches 1300 / 51
Max. sawblade diameter with scoring blade installed mm / inches 315 / 12
Max. sawblade projection from table at 90°/45° mm / inches 100 / 78 3.94 / 3.07
Cutting width on parallel fence (Rip capacity) mm / inches 800 / 31.5
Max. useful spindle length mm / inches 100 / 4
Max. tool diameter when profiling mm / inches 210 / 8.27
Spindle moulder speed rpm 4000 / 7000 / 9000
(3x) Single-phase motors Hp 3.4
Max. squaring stroke of sliding table saw mm / ft 1600 / 5.5

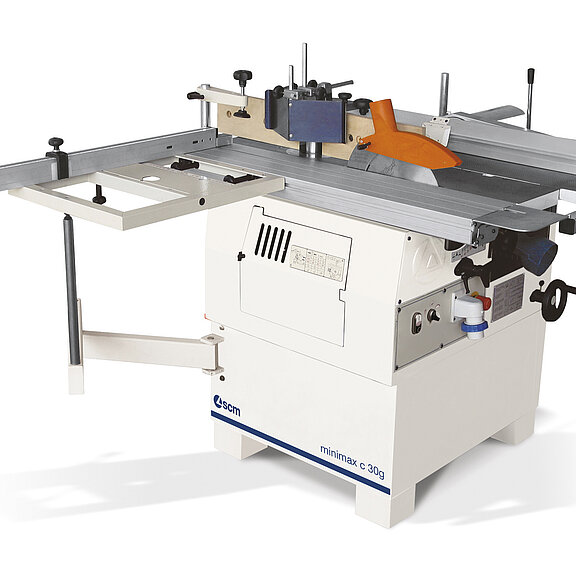

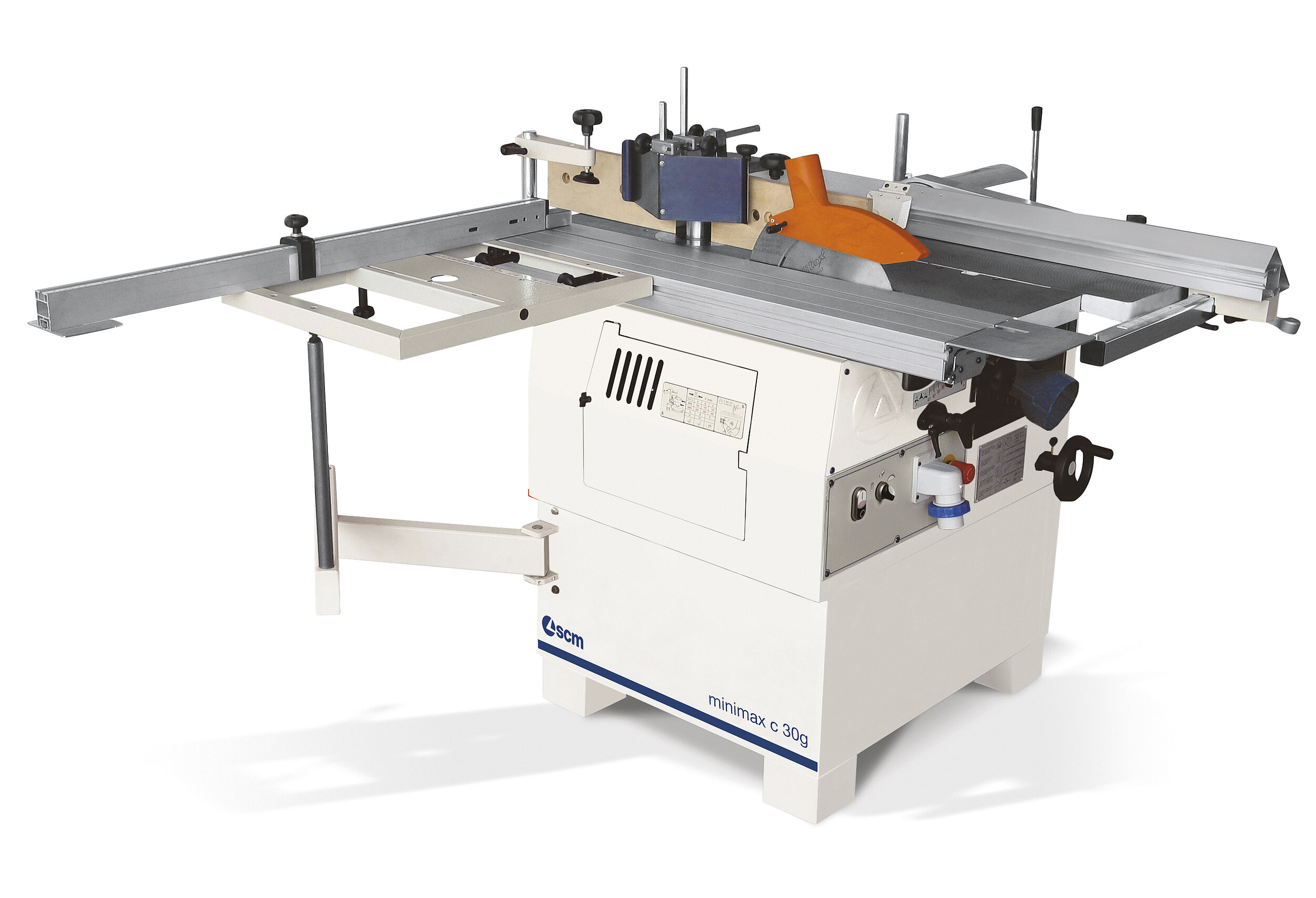

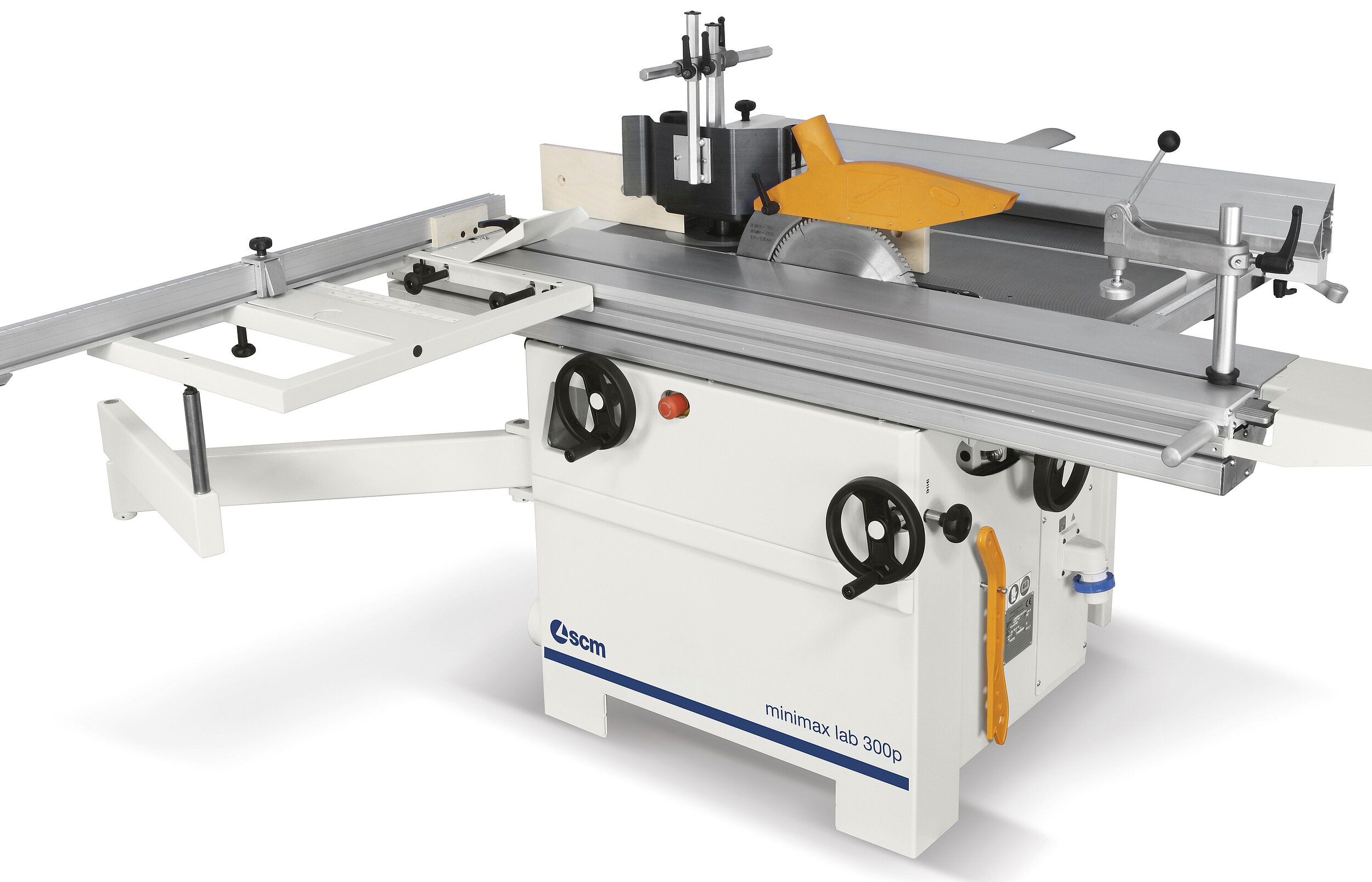

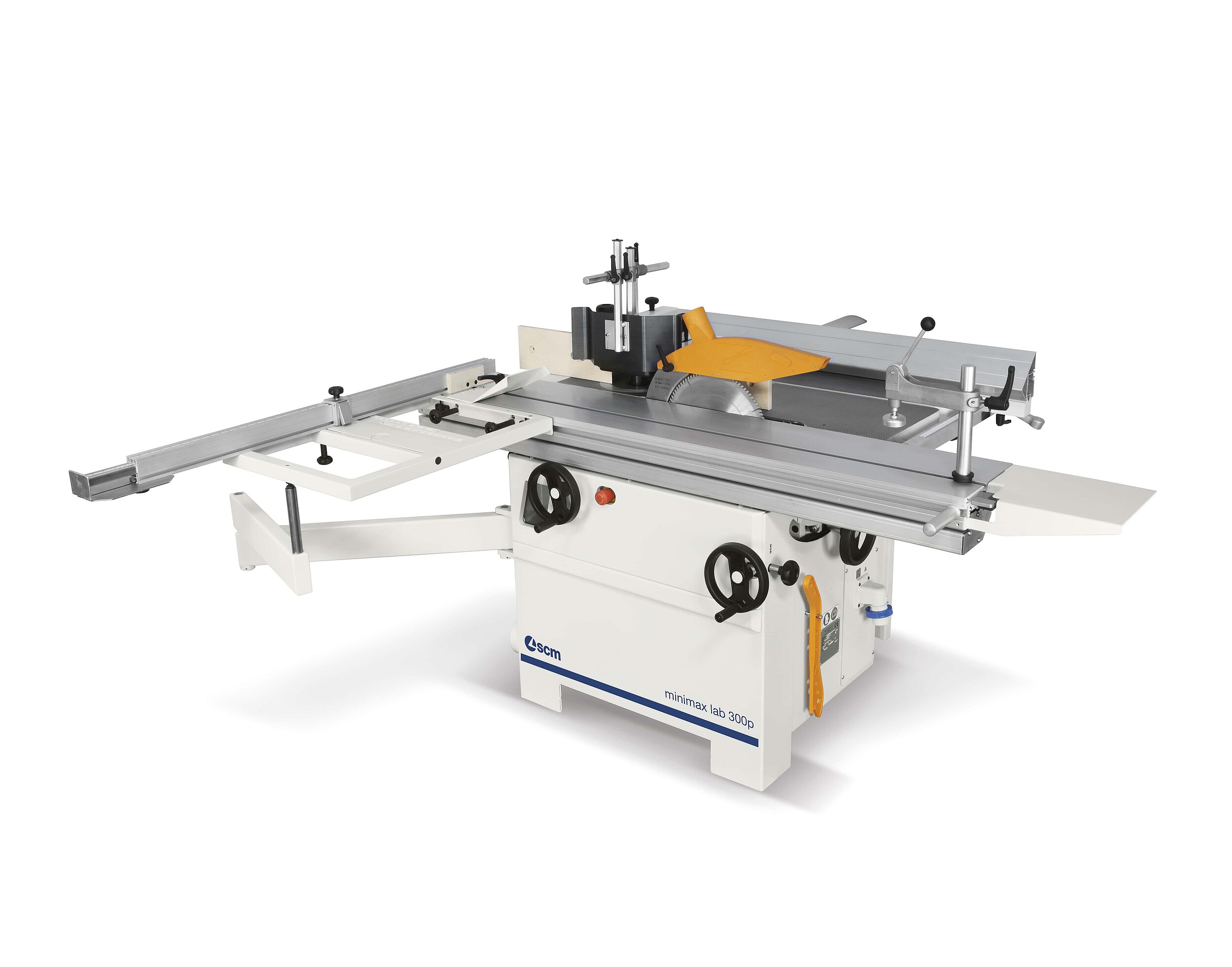

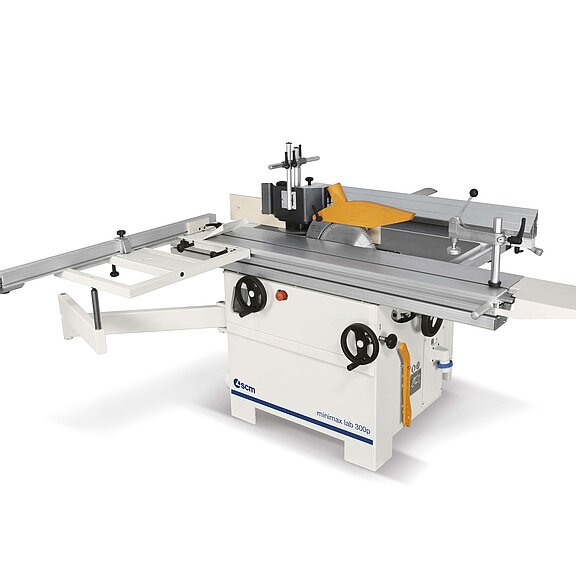

Universal combined machine with all minimax quality, at the most affordable price, ideal for demanding hobbyists and crafts woodworking workshops.
The distinctive features of all our combined woodworking machines are:
EASE-OF-USE

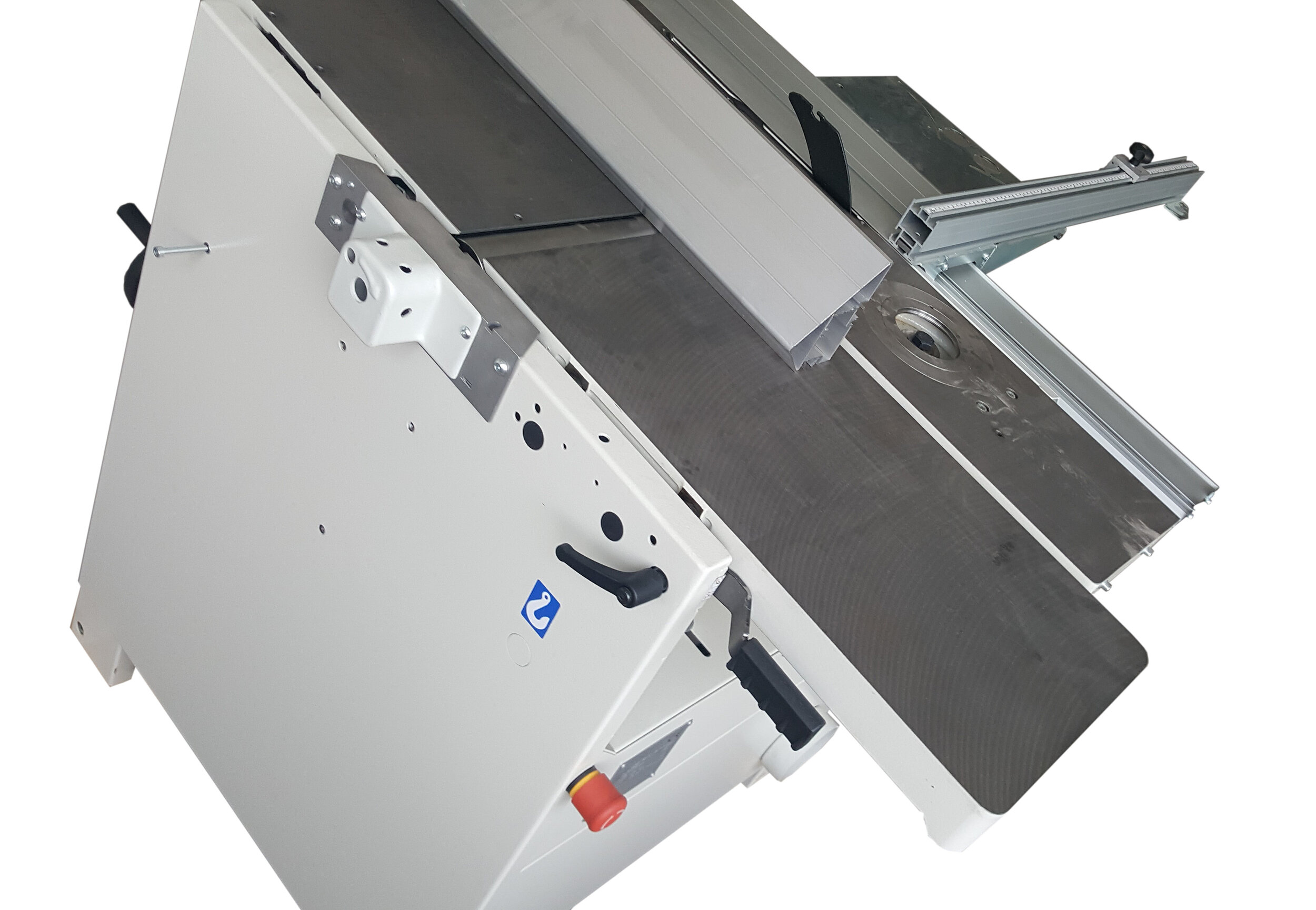

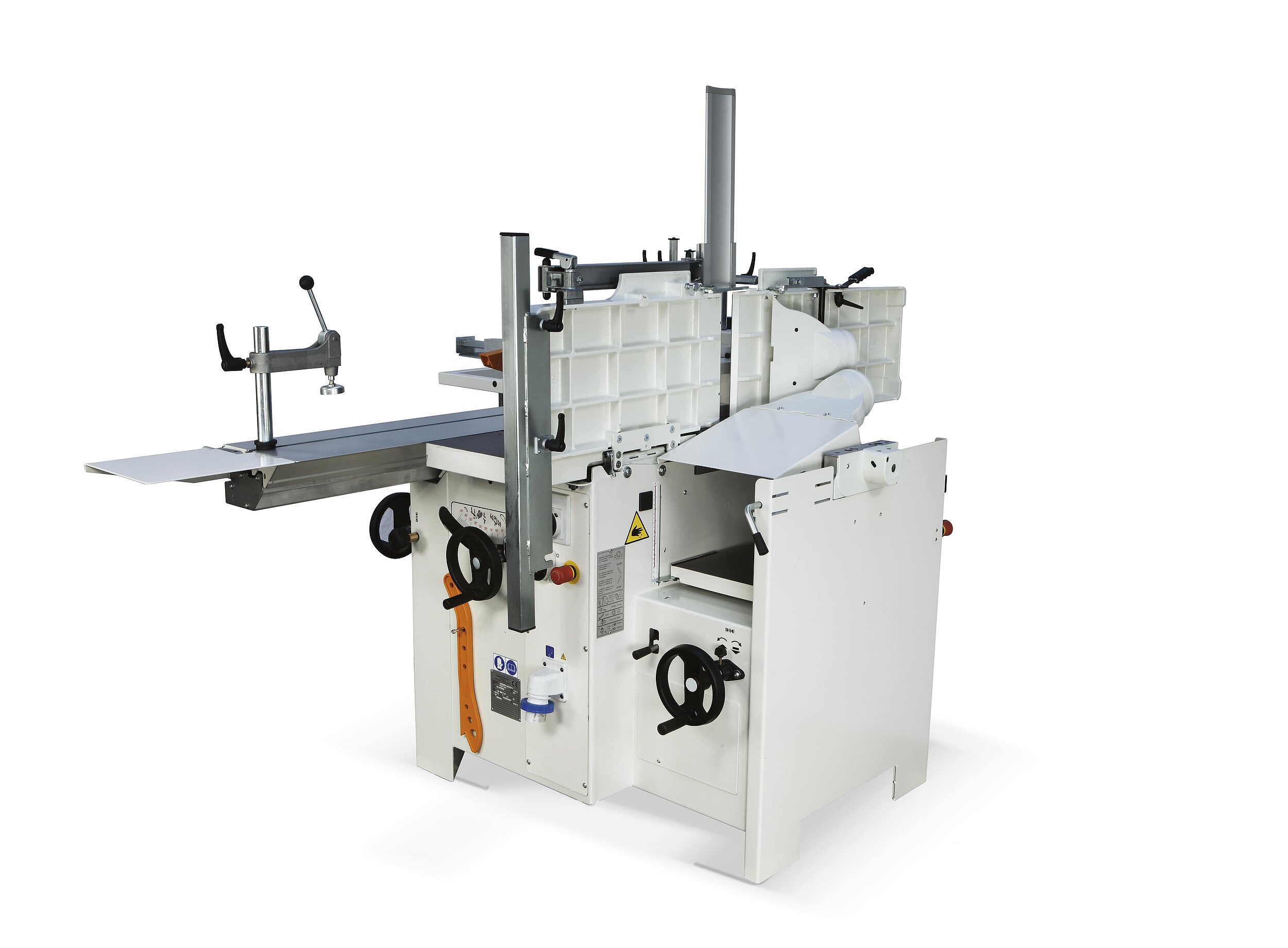

The system of surfacing worktable opening toward the inside of the machine guarantees an excellent ergonomics.

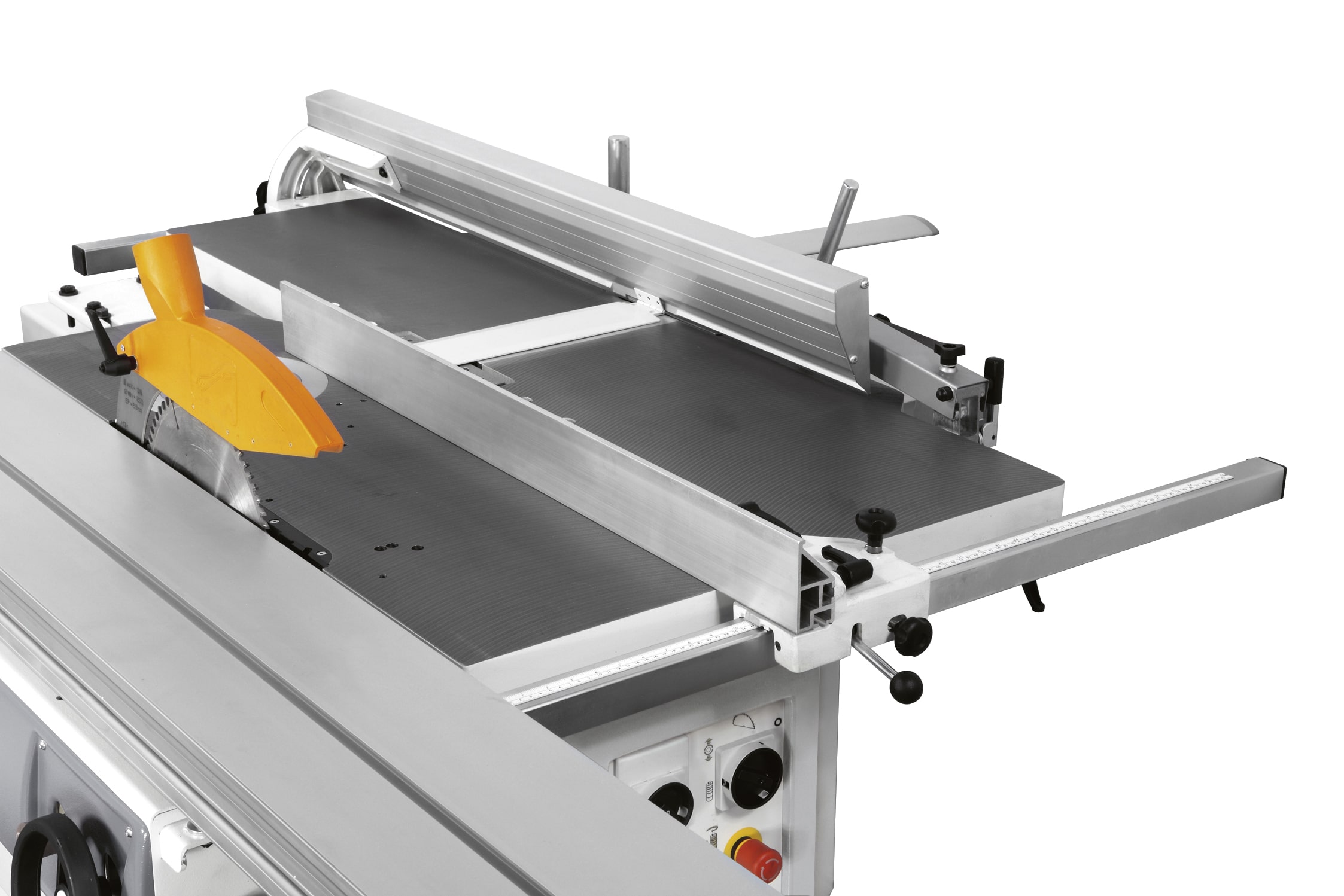

All woodworking combined machines are equipped with anodized-extruded guides with support and rapid locking and an effective feeding system for the planer. These features make these machines easy-to-use for any type of machining.
FLEXIBILITY

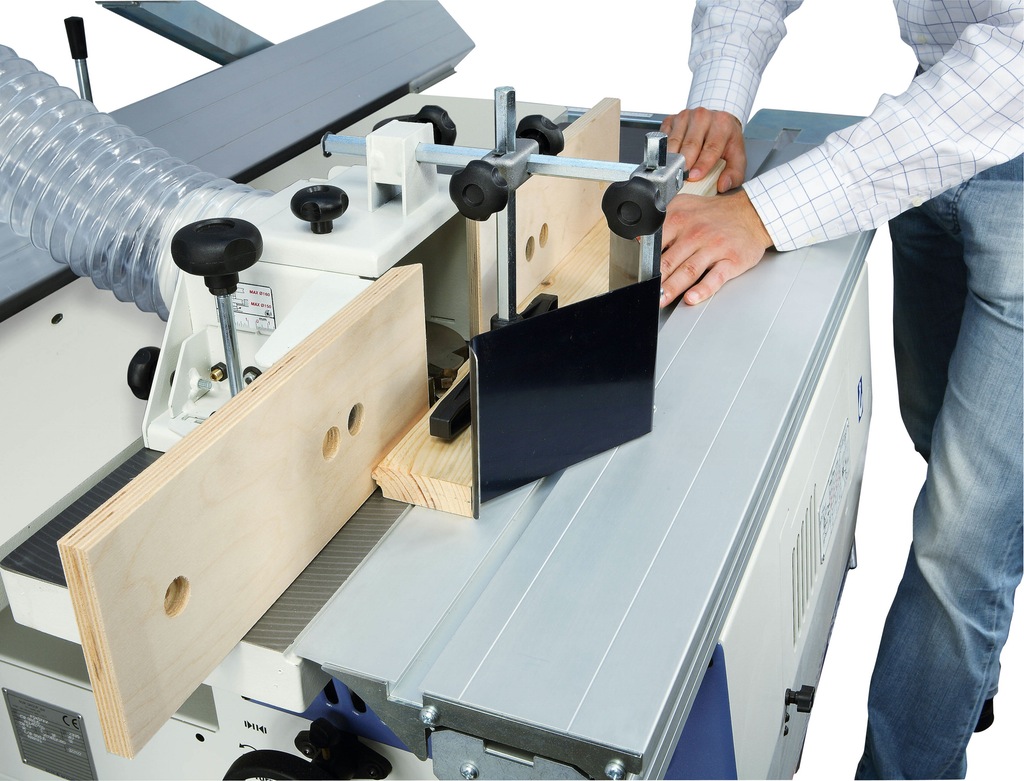

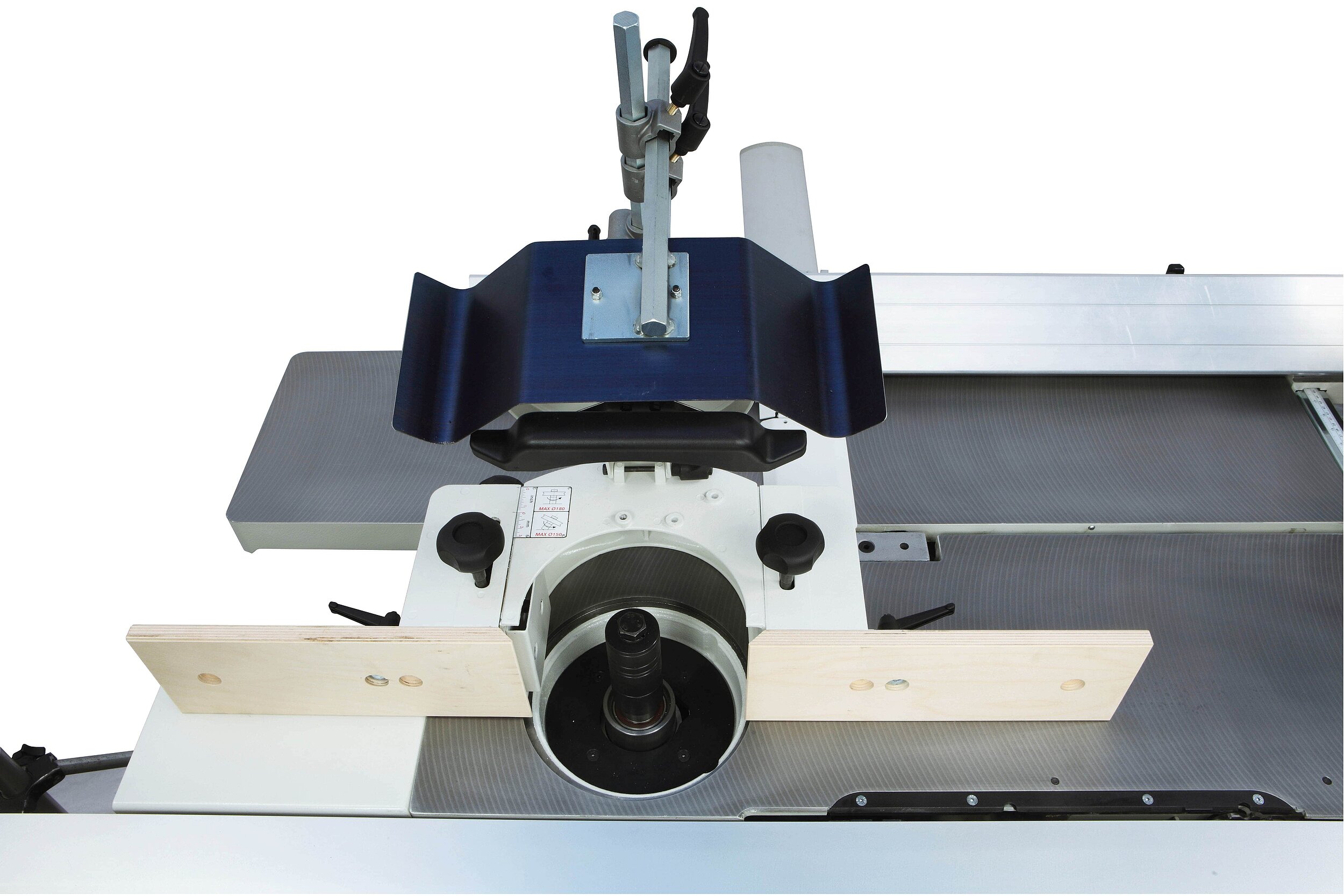

Maximum flexibility when using the cutters, with the spindle moulder unit equipped with various speeds. The machines are equipped with spindle moulder hood with micrometric adjustment, very useful for moulding working.
The tenoning operations (option) are easy tank to the aluminum carriage and the dedicated speed
PRECISION

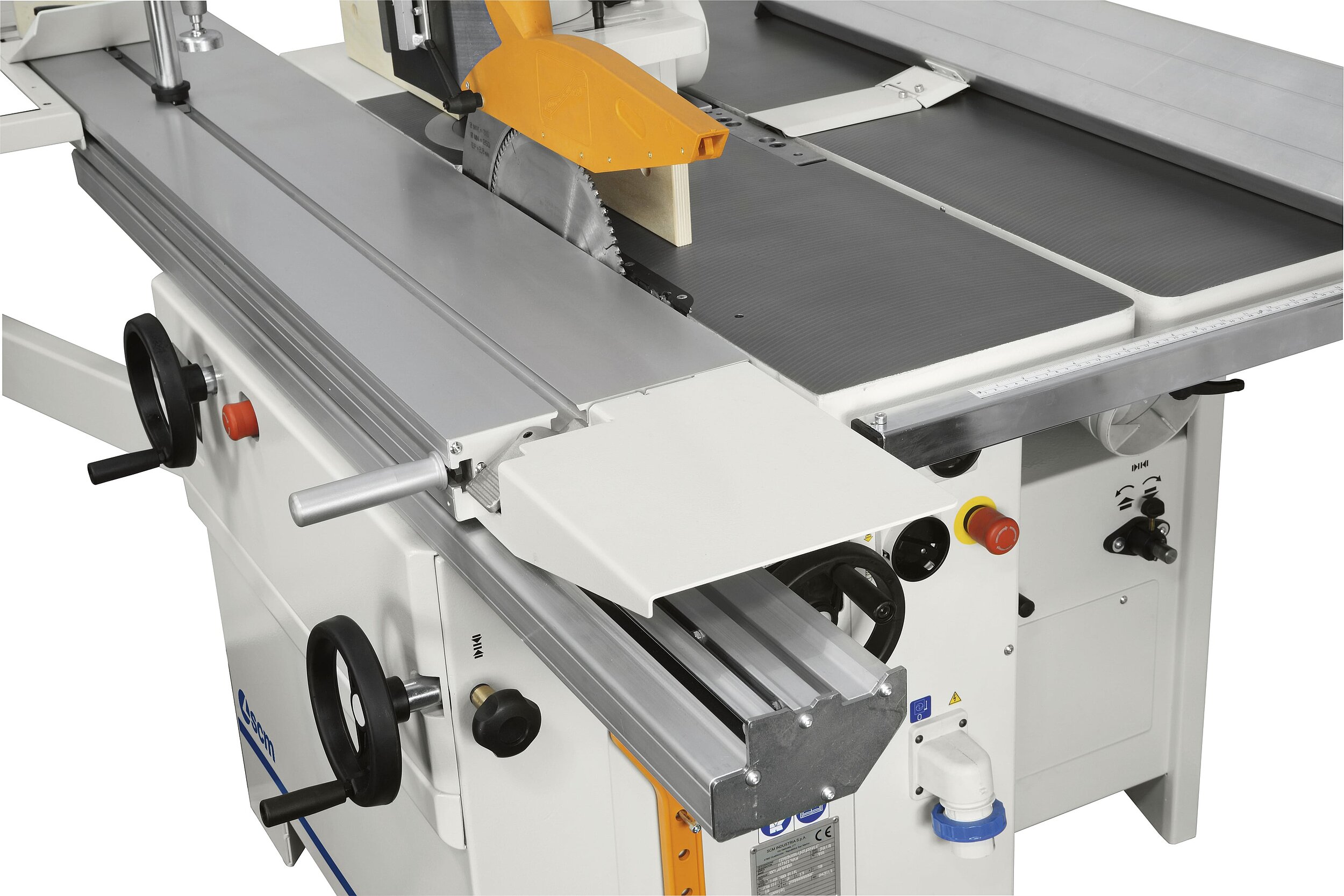

A tiltable saw unit, with sliding of the anodized aluminum carriage next to the blade for a better cutting precision are only some of the standard equipment of the minimax woodworking combined machines.
The lifting and tilting of the unit with practical hand wheels guarantee an easy setting among different machining.
SAFETY
Rich CE safety devices, like the shaft protection to carry out shaping operation and working on curved profiles. The machining on the planer is very easy thanks to the large dimensioned surfacing tables
Discover the "Xylent" cutterhead, available for this machine
Hobelbreite mm 300
Abricht-Tischlänge mm 1200
Max. Sägeblattdurchmesser mm 250
Sägeblattspindel mm 30
Max. Sägeblattüberstand vom Tisch bei 90° mm 75
Max. Sägeblattüberstand vom Tisch bei 45° mm 60
Schnittbreite am Parallelanschlag (Längsschnitt) mm 540
Fräse Max. nutzbare Spindellänge mm 75
Fräse Max. Werkzeugdurchmesser beim Profilieren mm 160
Frässpindeldrehzahl U/min 4000/6500
3 Motore in V.230 1 PH oder auch in V400 3 PH lieferbar.
Hobelbreite mm 260
Abricht-Tischlänge mm 1040
Max. Sägeblattdurchmesser mm 250
Sägeblattspindel mm 30
Max. Sägeblattüberstand vom Tisch bei 90° mm 75
Max. Sägeblattüberstand vom Tisch bei 45° mm 60
Schnittbreite am Parallelanschlag (Längsschnitt) mm 500
Fräse Max. nutzbare Spindellänge mm 75
Fräse Max. Werkzeugdurchmesser beim Profilieren mm 160
Frässpindeldrehzahl U/min 4000/6500
3 Motore in V.230 1 PH oder auch in V400 3 PH lieferbar.
mehrfachkombinierte Hobelmaschine bestehend aus:
Abrichte
Arbeitstische mit mm 400×1800
Abrichttische mit Kamm/Antilärmfunktion
Hobelwellendruchmesser mm 70
Geschw. Umd/min 5700
Anzahl der Messer 3
Masse der Messer mm 400x25x3
Max. Spanabnahme mm 4
Dickenhobelmaschine
Arbeitstisch mm 400×760
max. Spanabnahme mm 5.5
Vorschub m/min 7
Min & Max. Dickte mm 4 - 220
Kreissäge
Schiebeschlitten mm 2200×315
Auslegerahmen auf Schwingarm mm 800×600
Arbeitstisch mm 326×1112
Umdrehungsgeschw. 4500 Umd/min
Sägeblatt Ǿ 300
Bohrung Sägeblatt Ǿ 30
Schnitthöhe 90° mm 95
Schnitthöhe 45° mm 75
Schwenkbreich Sägegruppe von 0° bis 45°
max. Parallelschnitt mm 730
Vorritzsägeaggregat mit Säge Ǿ 90
Bohrung und Umd/ min Vorritzsäge Ǿ 22/7000
Tischfräse
Arbeitstisch mm 290×1112
Geschw Umd/min 2000/3100/4400/ 7000
Frässpindel mm 30
Länge der Frässpindel mm 105
Verfahrweg Frässpindel mm 115
Durchmesser Fräswerkzeug mm 180
Max. Schlitztiefe mm 65
Motorleistung 3 PH V 400/50 KW/HP 3/4
Gewicht kg 680
GEGEN AUFPREIS
1 PH Motore KW/HP 2,2 / 3
3 PH Motore KW/HP 4 / 5,5
Verlängerte Schiebeschlitten 2600 mm
mehrfachkombinierte Hobelmaschine bestehend aus:
Abrichte
Arbeitstische mit mm 300×1500
Abrichttische mit Kamm/Antilärmfunktion
Hobelwellendruchmesser mm 70
Geschw. Umd/min 5700
Anzahl der Messer 3
Masse der Messer mm 300x25x3
Max. Spanabnahme mm 4
Dickenhobelmaschine
Arbeitstisch mm 30/70×660
max. Spanabnahme mm 5.5
Vorschub m/min 7
Min & Max. Dickte mm 4 - 220
Kreissäge
Schiebeschlitten mm 2200×315
Auslegerahmen auf Schwingarm mm 800×600
Arbeitstisch mm 220×1000
Umdrehungsgeschw. 4500 Umd/min
Sägeblatt Ǿ 250 (300)
Bohrung Sägeblatt Ǿ 30
Schnitthöhe 90° mm 80 (105)
Schnitthöhe 45° mm 50
Schwenkbreich Sägegruppe von 0° bis 45°
max. Parallelschnitt mm 560/700
Vorritzsägeaggregat mit Säge Ǿ 90
Bohrung und Umd/ min Vorritzsäge Ǿ 22/7000
Tischfräse
Arbeitstisch mm 220×1000
Geschw Umd/min 2000/3100/4400/ 7000
Frässpindel mm 30
Länge der Frässpindel mm 105
Verfahrweg Frässpindel mm 115
Durchmesser Fräswerkzeug mm 160
Max. Schlitztiefe mm 55
Motorleistung 3 PH V 400/50 KW/HP 2,2/3,0
Gewicht kg 560
GEGEN AUFPREIS
1 PH Motore KW/HP 2,2 / 3
3 PH Motore KW/HP 3 / 4
ABRICHTEINHEIT
Tischbreite, mm 410
Tischlänge, mm 1800
Maximale Spanabnahme, mm 5
Hobelwellendurchmesser, mm Ø 100
Hobelmesser, Stk. 4
Hobelmesser, mm 410 х 30 х 3
Wellendrehzahl 5000
Motorleistung, kW 3 (4.0)
Abricht-Anschlaglineal, mm 1500х155
DICKTENEINHEIT
Tischabmessung, mm 700 x 406
Dickendurchlass, min/max, mm 4 - 225
Vorschubgeschwindigkeit, m/min 8
Maximale Spanabnahme, mm 4
FRÄSEINHEIT
Tischabmesung Fräse-kreissäge, mm 1250 x 450
Spindeldurchmesser, mm ø 30
Nutzlänge der Spindel, mm 125
Höhenverstellung der Spindel, mm 160
Maximale Werkzeugdurchmesser, mm:
- beim Profilieren ø 180
- beim Zapfenschneiden ø 250
Spindeldrehzahl, min-1 8000/ 6000/ 3500/ 1400
Tischöffnungen, mm ø190-ø160-ø105-ø65
Motorleistung, kW (PS) 2.2 (3.0)
Max. Durchmesser/Höhe Tischöffnung Werkzeug, mm ø180/h=75
Tischhöhe, mm 850
Anschlaglineale, mm 2 x 350
Absaugstutzen, mm
- Unter dem Arbeittisch ø 120
- Der Schutzvorrichtung ø 120
KREISSÄGEEINHEIT
Formattischabmessung, mm 2000 x 285
Sägeblattdurchmesser - max /min, mm ø 315/ ø 250
Sägewelle, mm ø 30
Schrägverstellung 90° - 45°
Maximale Schnitthöhe, 90°/45°, mm 102/75
- Mit Sägeblatt Ø 315 mm
Drehzahl hauptsägeblatt, min-1 4000
Motorleistung, kW (PS) 2.2 (3.0)
Absaugstutzen, mm ø 120
Maximale Schnittbreite am Parallelanschlag, mm 630
Besäumlänge (mit Voritzer), mm
Abmessungen, 220 x 150 x 90 mm
Platzbedarf, m 3.85 х 4.5
Gewicht brutto, ca, kg 1150
Kreissäge:
- Schnittlänge / Besäumlänge 2750 mm
- max. Sägeblattdurchmesser 315 mm
- Motorleistung 4,0 kW
- Vorritzaggregat 0,75 kW
- Drehzahl 4000 U/min.
- Schnitthöhe 90°/45 ° 103 / 72 mm
- Vorritzsägeblatt Durchmesser 120 mm
- Drehzahl Ritzsägeblatt 8000 U/min.
- max. Schnittbreite am Parallelanschlag 1400 mm
- Tischhöhe 860 mm
- Arbeitstisch 1450 x 650 mm
- Tischverbreiterung 800 x 880 mm
- Tischverlängerung 400 x 450 mm
- Formatschiebetisch 2540 x 350 mm
- Auslegertisch 640 x 1200 mm
- Längen- Gehrungsanschlag eingezogen/ausgezogen 1900 mm/3500 mm
Fräse:
- Spindeldurchmesser 30 mm
- auswechselbare Frässpindel MK 4
- Motorleistung 5,5 kW
- Drehzahl 3000/4000/5000/6000/8000/10000 U/min.
- Spindelhub 175 mm
- Spindelschwenkung 90° bis 45°
- max. Einspannhöhe 125 mm
- Tischöffnung 270 mm
- max. Werkzeugdurchmesser versenkbar 260 mm
- max. Werkzeugdurchmesser über Tisch 260 mm
- Fräsanschlag mit ALU Intergralanschlagbacken 350 x 155 mm
- Absaugstutzen 3 x 120 mm
- Spannung 400 V, 50 Hz
- Verpackungsmasse L=1170, B=2000,H=1450 mm
L=3290, B= 325, H=450 mm
-Gewicht 850 kg
INKLUSIVE:

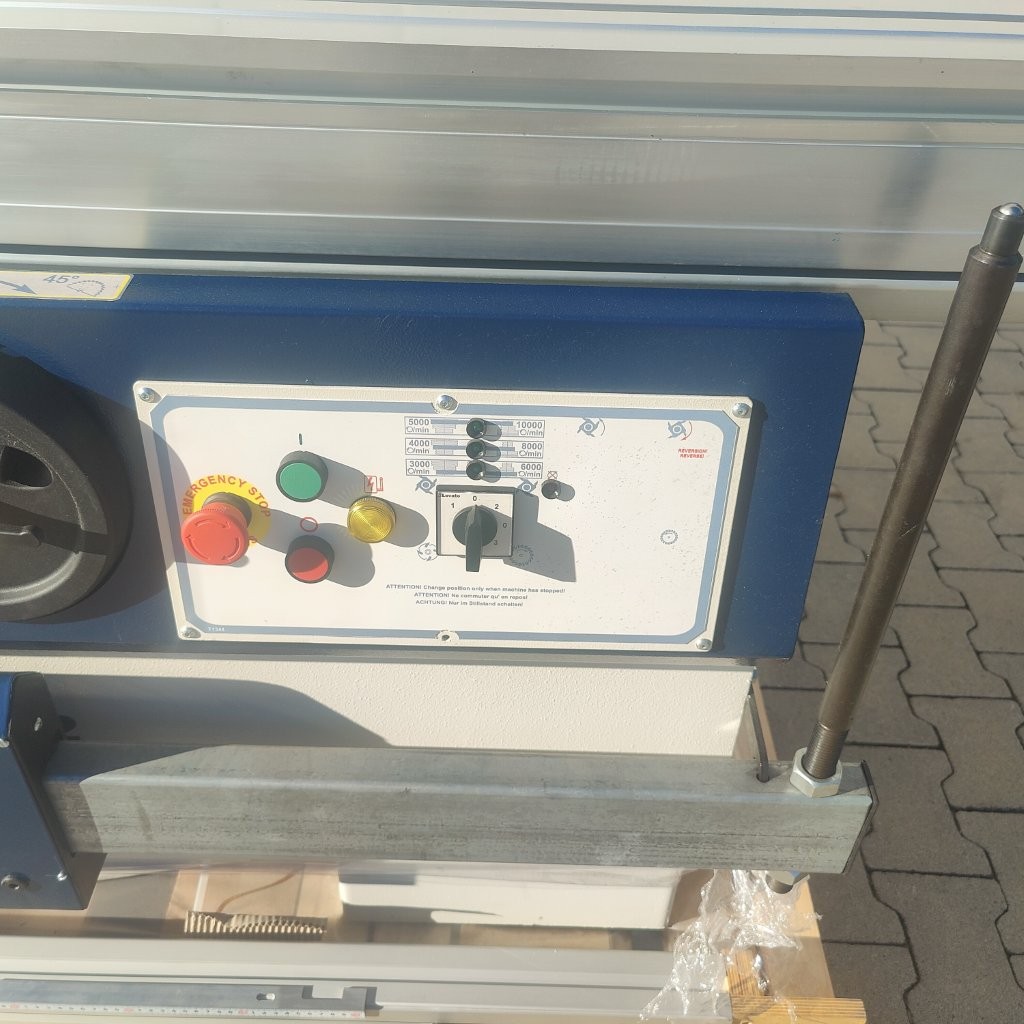

- zentrales Bedienpult an der Vorderseite
- Parallelanschlag mit Feineinstellung
- Integralanschlagbacken
- Besäumschuh
